Produkt

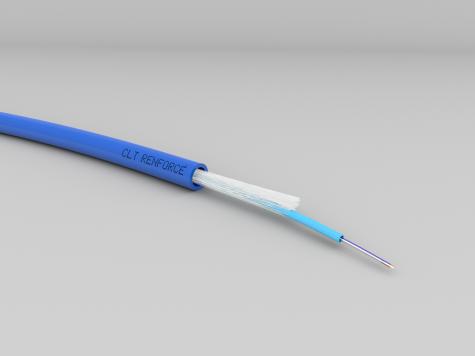

photo produit ACOME B1103A

ACOLAN® - Lichtwellenleiterkabel

Referenz : B1103A
ACOLAN®- Lichtwellenleiterkabel LWL- Innen- und Außenkabel, Zentralbündelader, LSOH-FR, Eca Verstärkte Ausführung, Zugfestigkeit 3000 N, metallfrei A/I-DQ(ZN)BH 48 Fasern G50/125 OM2, OM3, OM4 oder E9/125 OS2

Vorteile

  • Reißfaden zum Öffnen / Absetzen des Kabelmantels
  • Verstärkter Schutz gegen Nagetiere
  • Optimaler Kabelaufbau
  • Schneller Zugriff auf die Bündelader
  • Einfache Faserverarbeitung



Anwendung

  • Universalkabel (geeignet für die Verlegung im Innen- und Außenbereich)
  • Bei Gebäudeverbindungen
  • Zur Campusverkabelung
  • Zur direkten Erdverlegung (gemäß Verlegevorschriften)
  • Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
  • Für die Verlegung in Kabelschächten und auf Prit- schen
  • Einsparung von Spleißarbeiten beim Gebäudeeintritt
  • Verarbeitungsfreundliche Konstruktion
  • Längs- und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
  • Gelfreier Kabelaufbau für saubere und schnelle Montage
  • Erhöhter Nagetierschutz durch Glasgarne
  • Metallfrei, silikonfrei
  • Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
  • Geringe Abmessungen
  • Hohe Verlegestabilität
  • Brandverhalten geprüft und zertifiziert nach Bauprodukt enverordnung (s. Euro-Brandschutzklasse)



Technische Merkmale

schema produit ACOME B1103A



  1. Glasfaser - beschichtet Ø 250 µm, Multi- oder Singlemode (FOTAG Farbcode)
  2. Gelfüllung der Bündelader
  3. Bündelader aus thermoplastischem Material (Ø 2,8 mm)
  4. Glasgarne mit Trockengelimprägnierung, IPA = ★★★☆☆
  5. Reißfaden zum Öffnen / Absetzen des Kabelmantels
  6. Außenmantel, LSOH/FRNC, blau, Wanddicke 1,5 mm, gem. EN 50290-2-27



ACOME Protection Index gegen Nagetiere (IPA):
  • ☆☆☆☆☆ = kein Nagetierschutz;
  • ★☆☆☆☆ = leichter Nagetierschutz;
  • ★★☆☆☆ = mittlerer Nagetierschutz;
  • ★★★☆☆ = verstärkter Nagetierschutz;
  • ★★★★☆ = sehr starker Nagetierschutz;
  • ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)

Mantelmarkierung:

ACOLAN CLT RFD ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung

ALLGEMEINE

Eigenschaften

Werte

48 Fasern (Quadri-Tube)

Z1319A

Temperaturbereich

Transport und Lagerung

- 40°C bis + 70°C

Bei Verlegung

- 5°C bis + 50°C

Im Betrieb

- 20°C bis + 60°C

Maximale Zugbelastbarkeit (N)

3000

Querdruckfestigkeit (N/cm)

300

Kleinster Biegeradius (mm)

10 x D

Standardlieferlängen

2.100 m

Wanddicke Außenmantel (mm)

1,5

Außendurchmesser (mm)

11

Nenngewicht (kg/km)

135



FOTAG FARBCODE

couleurs B1204A



Produktpalette

Faseranzahl

Multimode* 50/125 OM2 ACMM50 OM2

Multimode* 50/125 OM3 ACMM50 OM3

Multimode* 50/125 OM4 ACMM50 OM4

Singlemode 9/125 OS2 ITU-T G.652.D

48 (4 x 12)

B1079A

B1087A

B1095A

B1103A

*Biegeunempfindliche Multimodefaser

Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo celogo reach





Kabel und Fasern:

  • IEC/EN 60793 / IEC/EN 60794-1

Verkabelungsstandards:

  • EN 50173-1 / ISO/IEC 11801

Übertragungsstandards:

  • IEEE 802.3 10M bis 100Gbit
  • IEEE 802.5 Token Ring
  • ANSI X3T9-5 (FDDI)
  • ATM (155, 622, ...)



EURO-BRANDSCHUTZKLASSE

euroclasse ECA



BRANDVERHALTEN

Faseranzahl

Euro-Brandschutzklasse

Leistungserklärung (DoP)

Anwendbare Normen

48 Fasern

Eca

17CLT0005

IEC 60332-1
