ACOME_Réseaux télécoms optique_MCD1522-HD

ACOPTIC - FTTH- MCD1522 HD

Referenz : MCD1522-HD
Hochfaserige LWL Minikabel – Bündeladeraufbau mit HD-Tubes® und 12x200µm Fasern je Bündelader  Microduct
Minikabel – UV beständig - Dielektrisch – trockener Aufbau – Einblasen in Microducts 72 bis 144 Singlemode Fasern 200µm in HD-Tubes®
A-DQ(ZN)2Y in Anlehnung an VDE0888

Vorteile

  • Durch den HD-PE Außenmantel mit einem geringen
  • Reibungskoeffizienten werden optimale Einblasergebnisse und große Reichweiten erzielt.
  • Durch den vorhandenen Reißfaden lässt sich der Außenmantel einfach und schnell entfernen. Die neuen HD-Tubes® sind im Aufbau mit je 12x 200μm
  • Singlemode Fasern ausgestattet und bieten optimale
  • Eigenschaften in Bezug auf Flexibilität und Knick- unempfindlichkeit.
  • Die 200μm Fasern der HD-Tubes® sind kompatibel zu den Standards G.652.D, G.657.A1 und G.657.A2.

Anwendung

  • Die Produktreihe MCD1522-HD sind Minikabel mit
    sehr hoher Faserdichte und -kapazität, die für Telekom
  • Netzstrukturen entwickelt wurden und zum Einblasen
    in Microducts geeignet sind.

Technische Merkmale

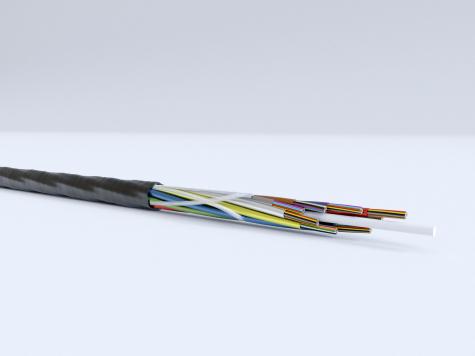

COUPE MCD1522 HD



  1. Zentrales GfK-Stützelement
  2. HD-Tube® mit 12xE9/125/200μm farblich gekennzeichneten Singlemode fasern Singlemode Faser gem. ITU-T Standard G.652.D oder G.657.A1
  3. Quellelemente zum Längswasserschutz
  4. Aramidgarne zur Verwendung als Reißfaden
  5. HD PE Außenmantel, Farbe: schwarz
MAIN DIMENSIONAL & MECHANICAL FEATURES
Struktur Anzahl der Fasern pro HD-Tube® Modularität Anzahl der HD-Tubes® Referenzen Singlemode-Fasern E9/125 µm, G.657.A1/2 200µm
ZxxxA 72 12 Fasern 6 H0186
ZxxxA 96 12 Fasern 8 TBA
ZxxxA 144 12 Fasern 12 TBA
Standardlieferlängen à 4000 m auf Trommeln der Type C





Produktpalette

Eigenschaften   72 Fasern 96 Fasern 144 Fasern
Durchmesser (mm)   4,5 5,1 6,7
Zugbelastbarkeit (N)   600 1200 1300
Max. Querdruckfestigkeit (N/cm)   20
Kleinster Biegeradius (mm)   40 80 100
Nenngewicht (kg/km)   17 25 29
  Transport und Lagerung - 40°C bis + 70°C
Temperaturbereich Bei Verlegung 5°C bis + 55°C
  Im Betrieb - 40°C bis + 70°C
Markierung: Jahr u. Woche der Fertigung - ACOME MCD1522HD - Anzahl u. Art der Faser - Produktreferenz + Metrierung

Normen und Standards

COLOUR CODE
Fasern und Bündeladern
1 bis 12
1 2 3 4 5 6 7 8 9 10 11 12
DIN VDE0888 Rot Grün Blau Gelb Weiß Grau Braun Violett Türkis Schwarz Orange Pink
IEC 60304 & DIN EN 60794-1-1 Bbl1
EIA/TIA 598 EN 50174-1 Blau Orange Grün Braun Grau Weiß Rot Schwarz Gelb Violett Pink Türkis
Standardreferenzen

Kabel und Fasern:

IEC/EN 60793

IEC/EN 60794-1

Faserfarbcode: VDE0888
