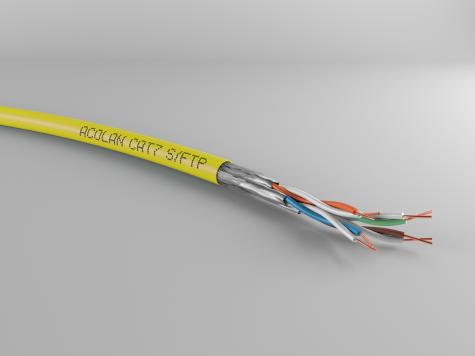

photo produit ACOME R8436A

ACOLAN FIREPROTECT 1000 SF-P

S/FTP Cat. 7 AWG23/1 PimF 4P Gelb Cca

Vorteile

  • Daten- und Kommunikationskabel für hohe Übertragungsraten
  • Unterstützung der Netzanwendungsklassen EA und F für 10GBASE-T Anwendungen
  • Spezifiziert bis 1000 MHz
  • Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen



Technische Merkmale

QS_R8436A





  1. Leiter: blanker Kupferdraht, AWG23/1 - Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,45 mm
  2. Aderverseilung zum Twisted Pair
  3. Paarverseilung: 2 Adern zum Paar
  4. Gesamtverseilung: 4 Paare zur Seele - Paarabschirmung: Alukaschierte Polyesterfolie
  5. Gesamtabschirmung: verzinntes Kupfergeflecht
  6. Außenmantel: halogenfrei (FRNC/LS0H)

Das Kabel ist in allen Bestandteilen silikonfrei



ALLGEMEIN

Bezeichnung ACOLAN® FIREPROTECT

Artikelnummer

Mantelfarbe

Cu-Zahl (kg/km)

Durchmesser (mm)

Gewicht (kg/km)



Max. Zugkraft

(N)



Brandlast

(MJ/m)

1000 SF-P 4P LSOH-FR

R8436A

Gelb

(RAL  1021)

30

7,50

57

95

0,536



ÜBERTRAGUNGSEIGENSCHAFTEN BEI 20°C

Frequenz (MHz)



4

10

20

62.5

100

250

300

600

1000**

Dämpfung (dB/100 m)

Typ. Wert

3.6

5.5

7.9

14.5

18.5

29.6

32.8

47.6

63.8

Max. Wert*

3.7

5.9

8.3

14.9

19

31

34.2

50.1

-

NEXT (dB)

Typ. Wert

95

95

95

95

95

88

87

82

78

Max. Wert*

78

78

78

75

72

66

65

61

-

PS NEXT (dB)

Typ. Wert

92

92

92

92

92

85

84

79

75

Max. Wert*

75

75

75

72

69

63

62

58

-

ELFEXT (dB/100 m)

Typ. Wert

85

85

84

82

78

70

67

55

52

Max. Wert*

78

74

68

58

54

46

44

38

-

PS ELFEXT (dB/100 m)

Typ. Wert

82

82

81

79

75

67

64

52

49

Max. Wert*

75

71

65

55

51

43

41

35

-

Return Loss (dB)

Typ. Wert

26

26

26

26

24

22

21

19

18

Max. Wert*

23

25

25

21.5

20.1

17.3

17.3

17.3

-

*Kategorie 7 gem. IEC 61156-5
**informative Werte


MECHANISCHE EIGENSCHAFTEN

Eigenschaften

Werte

Biegeradius

Dynamisch (bei Installation)

≥ 60 mm

Statisch (im Betrieb)

≥ 30 mm

Temperaturbereich

Im Betrieb

- 20°C bis + 60°C

Bei Verlegung

0°C bis + 50°C

Transport und Lagerung

0°C bis + 50°C



ELEKTRISCHE EIGENSCHAFTEN (BEI 20°C)

Eigenschaften

Werte

Schleifenwiderstand



≤ 146.4 Ω / km

Widerstandsunsymmetrie



≤ 2%

Durchschlagsfestigkeit

Gleichspannung

1 kV / 1 min

Isolationswiderstand

(500 V)

≥ 5000 MΩ.km

Kapazität gegen Erde



≤ 1600 pF / km

Wellenwiderstand

bei 100 MHz

100 ± 5 Ω

Ausbreitungsgeschwindigkeitsfaktor



78%

Kopplungsdämpfung



≥ 85 dB

Type 1

Transferimpedanz

bei 1 MHz

≤ 8 mΩ / m

Grade 1

bei 10 MHz

≤ 8 mΩ / m

bei 30 MHz

≤ 10 mΩ / m

bei 100 MHz

≤ 20 mΩ / m

Trennklasse gem. EN 50174-2



D





Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo ce





Kabel:

  • IEC 61156-5 2. Edition / EN 50288-4-1

Verkabelungsstandards:

  • ISO/IEC 11801 2. Edition / EN 50173-1

Installationsstandard:

  • EN 50174

Übertragungsstandards:

  • IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T
    IEEE 802.5 / TPDDI / ATM / ISDN

Direktive / Verordnung:

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC



EURO-BRANDSCHUTZKLASSE

Cca-s1a















BRANDVERHALTEN
Europa

Type

EURO-

Brandschutzklasse

Anwendbare Standards

Leistungserklärung (DoP)

4P

Cca-s1a,d1,a1

IEC 60332-1, EN 50399,

IEC 60754-2

17SFTP016



Außerhalb Europas

Flammwidrigkeit / Brandfortleitung

IEC 60332-1 / EN 60332-1

IEC 60332-3-24 / EN 60332-3-24

Geringe Rauchentwicklung

IEC 61034-2 / EN 61034-2

Geringe Gaskorrosivität

IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3

Geringe Toxizität

IEC 60754-1 / EN 50267-1



Empfehlungen

LIEFERAUFMACHUNG

Type

Referenz

Einzelaufmachung

pro Palette

Trommeltype

Bruttogewicht

EAN-Code

Anzahl

Bruttogewicht

EAN-Code

4P LSOH-FR

R8436A-T500

KT

31 kg

3700223699513

18 Trommeln

566 kg

3700223699506

R8436A-T1000

XL

62 kg

3700223699537

4 Trommeln

262 kg

3700223699520



MANTELBEDRUCKUNG

Type

Referenz

Mantelbedruckung

4P LSOH-FR

R8436A-T500

ACOLAN FIREPROTECT 1000 SF-P 4P 23AWG S/FTP Cat.7 1000 MHz LSOH-FR

Cca-s1a,d1,a1 - EN 50173-1 Chargennummer Metrierung

R8436A-T1000
