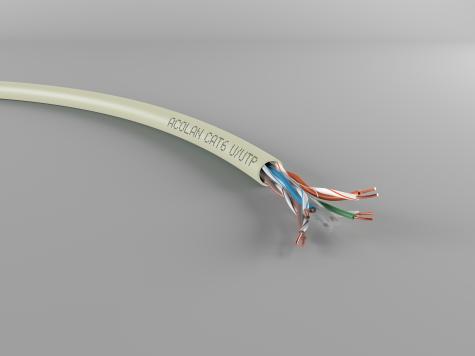

Photo produit acome M5001A-SB305

ACOLAN CUIVRE

U/UTP Cat.6 450 MHz LSOH 4P TOURET 1000m IVOIRE
Référence : M5001A-T1000

Avantages

Câbles compatibles PoE, PoE+,UPoE, 4PPoE
Large gamme de conditionnements
Performances garanties par un tiers (certificats Delta, EC Verified)

Application

Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
Ces câbles permettent l’utilisation des protocoles supportés par la classe E.
Ils sont caractérisés jusqu’à une fréquence de 450 MHz.
Ils sont compatibles avec les applications PoE, PoE+ & UPoE.

Caractéristiques



GÉNÉRALES
Désignation ACOLAN Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
450 UU 4P LSOH-FR * M5001A Ivoire (RAL 9001) 5.50 38 387 0.108 98
450 UUD 2x4P LSOH-FR * M5003A Ivoire (RAL 9001) 5,60 x 17.10 90 970 0.270 196

*EC verified : structure 4P & 2x4P

MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 50 mm
Statique (posé) ≥ 25 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



ENVIRONNEMENTALES
Fréquence (MHz)   4 10 20 62.5 100 250 300** 450**
Affaiblissement (dB/100m) Valeurs typiques 3.6 5.7 8.3 14.8 19 31 34 43
Imposition (max)* 3.8 6 8.5 15.5 19.9 33 - -
Next (dB) Valeurs typiques 71 65 61 53 50 44 43 40
Imposition (min)* 65.3 59.3 54.8 47.4 44.3 38.3 - -
ACR (dB) Valeurs typiques 67.4 59.3 52.7 38.2 31 13 9
(dB) Imposition (min)* 61.5 53.3 46.3 31.9 24.4 5.3 - -
PS Next (dB) Valeurs typiques 68 62 58 50 47 41 40 37
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 - -
ELFEXT (dB/100 m)  Valeurs typiques 73 65 59 49 45 37 35 32
Imposition (min)* 58 50 44 34.1 30 22 - -
PS ELFEXT (dB/100 m) Valeurs typiques 70 62 56 46 42 34 32 29
Imposition (min)* 55 47 41 31.1 27 19 - -
Return Loss (dB) Valeurs typiques 27 27 27 25.8 25 22 22 21
Imposition (min)* 23 25 25 21.5 20.1 17.3 - -



ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 190 W / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MW . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 W
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 55 dB TYPE 2
Impédance de transfert à     1 MHz ≤ 40 mW / m GRADE 2
à   10 MHz ≤ 40 mW / m
à   30 MHz ≤ 50 mW / m
à 100 MHz ≤ 200 mW / m
Classe de séparation selon EN 50174-2 c

Normes et standards

GÉNÉRALE

logos cables de france    logo poe    logo ce    EC Applications

IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T,
IEEE 802.3 af (PoE) / 802.3 at (PoE+)
IEEE 802.5 /  FDDI / ATM / RNIS

Câbles
IEC 61156-5 ed.2 /  EN 50288-6-1

Système de câblage
ISO/IEC 11801 2nd ed. / EN 50173-1 / TIA-568.2-D

Installation système de câblage
EN 50174

Directive Européenne / Réglementation
RoHS 2011/65/UE
REACH 1907/2006/EC



EUROCLASSE

EUROCLASSE M5001A-T1000



COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2 16FUTP004
2x4P 17FUTP007



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
