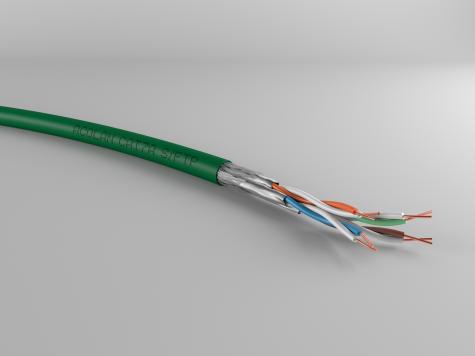

PHOTO PRODUIT M4875A-T1000

ACOLAN CUIVRE FIREPROTECT

S/FTP Cat.7A Premium 1500 MHz LSOH-FR 4P TOURET 500m VERT
Référence : M4875A-T500

Avantages

Câbles compatibles PoE, PoE+,UPoE, 4PPoE
Large gamme de conditionnements
Performances garanties par un tiers (certificats Delta, EC Verified)

Application

Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
Ces câbles permettent l’utilisation des protocoles supportés par la classe FA pour les applications 10G BASE-T.
Ils sont caractérisés jusqu’à une fréquence de 1500 MHz.
Ils sont compatibles avec les applications PoE, PoE+, UPoE & 4PPoE (PoE++).
Conditions d’installation à consulter sur notre livre blanc sur www.acome.com et disponible sur demande

Caractéristiques

schema coupe 922-23-65



  1. Conducteur

Fil cuivre recuit nu 22AWG

Isolant en Polyéthylène cellulaire coloré Æ ≤ 1.52 mm



  1. Ame du câble

Assemblage en paires torsadées

  1. Blindage des paires

Ruban Alu/polyester autour de chaque paire

  1. Assemblage

Faisceau de 4 paires

  1. Blindage

Tresse cuivre étamé

  1. Gaine extérieure

LSOH-FR: (Low Smoke « Zero » Halogen) à très faible dégagement de fumée – Retardateur de flamme

GÉNÉRALES
Désignation ACOLAN FIREPROTECT Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
1500 SF-P 4P LSOH-FR M4875A Vert (RAL 6024) 8.30  69 595 0,165 125
1500 SFD-P 2x 4P LSOH-FR R7220A Vert (RAL 6024) 8.30 x 17,00 140 1 307 0,367 250
MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 70 mm
Statique (posé) ≥ 35 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C
ENVIRONNEMENTALES
Fréquence (MHz)    4 10 20 62.5 100 250 300 600 1000 1200 1500**
Affaiblissement (dB/100m)  Valeurs typiques 3.4 5.2 7.4 13.4 16.8 27.4 30 43.0 57.8 64.0 73.0
Imposition (max)* 3.5 5.4 7.6 13.7 17.5 28.5 31.5 46.3 62 69 -
Next (dB)  Valeurs typiques 100 100 100 100 100 92 90 87 85 83 80
Imposition (min)* 75 75 75 75 73 67 66 61 58 57 -
PS Next (dB)  Valeurs typiques 97 97 97 97 97 89 87 84 82 80 77
Imposition (min)* 75 75 75 73 70 64 63 58 55 54 -
ELFEXT (dB/100 m)  Valeurs typiques 90 90 85 84 80 72 69 61 56 53 50
Imposition (min)* 78 74 68 58 54 46 44 38 34 32 -
PS ELFEXT (dB/100 m)  Valeurs typiques 87 87 82 81 77 69 66 58 53 50 47
Imposition (min)* 75 71 65 55 51 43 41 35 31 29 -
Return Loss (dB)  Valeurs typiques 26 28 28 28 26 24 22 19 18 18 17
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 17.3 15.1 14.3 -

* Catégorie 7a selon IEC 61 156-7  2nd éd.

** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 120 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1200 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 85 dB TYPE 1
Impédance de transfert à     1 MHz ≤  5  mΩ / m GRADE 1
à   10 MHz ≤  5 mΩ / m
à   30 MHz ≤   5 mΩ / m
à  100 MHz ≤   10 mΩ / m
Classe de séparation selon EN 50174-2   ‘’d’’

Normes et standards

GÉNÉRALE

logos cables de france    logo poe ready    logo premium    logo ce



Applications
IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
IEEE 802.5 /  FDDI / ATM / RNIS

Câbles
IEC 61156-7  /  EN 50288-9-1

Système de câblage
ISO/IEC 11801 2nd ed. / EN 50173-1

Installation système de câblage
EN 50174

Directive Européenne / Réglementation
RoHS 2011/65/UE
REACH 1907/2006/EC


EUROCLASSE

EUROCLASSE CCA - S1 D2 A1



COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P Cca-s1,d2,a1 IEC 60332-1, EN 50399,  IEC 60754-2 17SFTP010
2x4P 17SFTP011



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Non propagateur de l’incendie IEC 60332-3-24 / EN 60332-3-24
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1



Préconisations

CONDITIONNEMENT
Type Références Unitaire D’expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR M4875A-T500 Touret KL de 500 m 37 kg 3,70022E+12 12 tourets 462 kg 3,70022E+12
M4875A-T1000 Touret XL de 1000 m 74 kg 3,70022E+12 4 tourets 310 kg 3,70022E+12
2x4P LSOH-FR R7220A-T500 Touret XL of 500 m 75 kg 3,70022E+12 4 tourets 314 kg 3,70022E+12
R7220A-T1000 Touret BC of 1000 m 154 kg ********** ********** ********** **********
