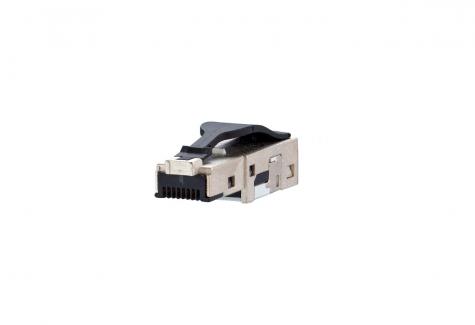

PHOTO PRODUIT ACOME IC2033

HEMERA

Connecteur RJ45 de la catégorie 6, classe EA avec crochet de verrouillage
Référence : c

Avantages

  • Composé de seulement 2 éléments
  • Confection extrêmement simple : raccordement sans outillage spécial
  • Boîtier en zinc moulé sous pression convenant aux applications industrielles



Application

  • Connecteur de la cat.6, classe EA, à confectionner sur site
  • Répond aux exigences de la classe EA selon ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09
  • Convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus et UPoE) et HDBaseT
  • Raccordement de AWG 26/7 à 22/7 ; AWG 26/1 à 22/1 possible
  • Fil monobrin, diamètre du conducteur en cuivre de 0,4 à 0,64 mm
  • Fil multibrin, diamètre du conducteur en cuivre de 0,48 à 0,76 mm
  • Diamètre maximal du brin 1,6 mm
  • Gainage de 5,5 à 8,5 mm
  • Avec crochet de verrouillage
  • Variantes : T568A, T568B, Industrie



Caractéristiques

schema-coupe-716



GÉNÉRALES

Données générales

Domaines d’application



Ethernet Industriel

Format

Connecteur mâle

Blindage

Blindé

Technique de transmission

Cuivre

Couleur

Métallique

Dimensions

Dimension

51,32 mm x 12,9 mm x 14,7 mm

Dimension

2,02 in. x 0,508 in. x 0,579 in.

A monter sur site

Oui

Possibilité d’étiquetage

Sur boîtier



Propriétés de la technique de transmission

Catégorie (ISO)

6

Classe (ISO/IEC)

EA

Catégorie (TIA)

6

Remote Powering

Oui

PoE

IEEE 802.3af

PoE plus

IEEE 802.3at

UPoE

Oui

HDBaseT

Oui

Vitesse de transmission jusqu’à 10 GBit

IEEE 802.3an



Raccordements/interfaces

Connectique interface 1

IDC-connexion

Connectique interface 2

Connecteur RJ45

Nombre de ports interface 2

1

Nombre de ports équipés interface 2

1

Nombre de positions/contacts interface 1

8

Nombre de positions/contacts interface 2

8P/8C

Valeurs de raccordement, monobrin (min. – max.)

Section du conducteur, monobrin (cuivre nu)

0,128 mm² - 0,324 mm²

Diamètre du conducteur, monobrin (cuivre nu)

0,409 mm – 0,643 mm

Diamètre du conducteur, monobrin (cuivre nu)

0,016 in. – 0,025 in.

Valeurs de raccordement, multibrins (min. – max.)

Section du conducteur, multibrins (cuivre nu)

0,141 mm² - 0,355 mm²

Diamètre du conducteur, multibrins (cuivre nu)

0,483 mm – 0,762 mm

Diamètre du conducteur, multibrins (cuivre nu)

0,019 in. – 0,03 in.

Diamètre de brin (min. – max.)

Diamètre de brin (conducteur avec isolation)

1,6 mm

Diamètre de brin (conducteur avec isolation)

0,063 in.

Diamètre de la gaine de câble (min. – max.)

Diamètre de la gaine de câble

5,5 mm

Diamètre de la gaine de câble

0,217 in.

Accès ou départ de câble

180°



Propriétés électriques

Résistance de contact

Max. 20 mOhm

Résistance d’isolation

Min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire)

Min. 1000 V DC

Tension de tenue conducteur-blindage

Min. 1500 V DC



Propriétés mécaniques

Type de fixation

Juxtaposable

Force d’insertion et d’extraction

Max. 30 N

Endurance – Nombre de cycles de connexion

750 V



Matériaux et propriétés des matériaux

Matériau – Boîtier

GD-Zn (zinc moulé sous pression)

Matériau – Boîtier, surface

Cuivre-nickel (Ni-Cu)

Matériau – Contacts autodénudants

CuSn (bronze à l’étain)

Matériau – Surface des contacts autodénudants

Sn (étain)

Matériau – Contact

CuSn (bronze à l’étain)

Matériau – Surface du contact

Ni + Au (nickel + or)

Matériau – Blindage

Cu-Ni-Zn (Maillechort)

Matériau – Surface

Ni (nickel)

REACH – substance (SVHC)

Aucun



Conditions d’environnement

Température (min. – max.)

Température – Stockage °C

-40 °C – 70 °C

Température – Stockage °F

-40 °F – 158 °F

Température – Service °C

-40 °C – 70 °C

Température – Service °F

-40 °F – 158 °F

Pénétration de particules

IP2X

Mesure électromagnétique

E2

Vibration

50 m/s²

Choc

250 m/s²



Le produit répond aux normes suivantes

Câble universel du bâtiment

Exigences générales

TIA/EIA 568-B.2-10

Bâtiments administratifs

TIA/EIA 568-C

Systèmes de câblage de communication spécifique à l’application

Profinet

Oui



Classifications

ETIM 5.0

EC001121

ETIM 6.0

EC001121

ETIM 7.0

EC001121



Spécifications d’emballage

Type d’emballage

Pc(s) / carton





Produits de la gamme

Désignation

Référence

Connecteur RJ45 Cat.6 classe EA avec crochet de verrouillage

IC2033
