ACOLAN CUIVRE

U/FTP Cat.6 450 MHz LSOH 4P TOURET 500m IVOIRE
Référence : R7275A-T500

Avantages

Câbles compatibles PoE, PoE+,UPoE, 4PPoE
Large gamme de conditionnements
Performances garanties par un tiers (certificats Delta, EC Verified)

Application

Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
Ces câbles permettent l’utilisation des protocoles supportés par la classe E pour l’application.
Ils sont caractérisés jusqu’à une fréquence de 450 MHz.
Ils sont compatibles avec les applications PoE, PoE+ & UPoE.

Caractéristiques

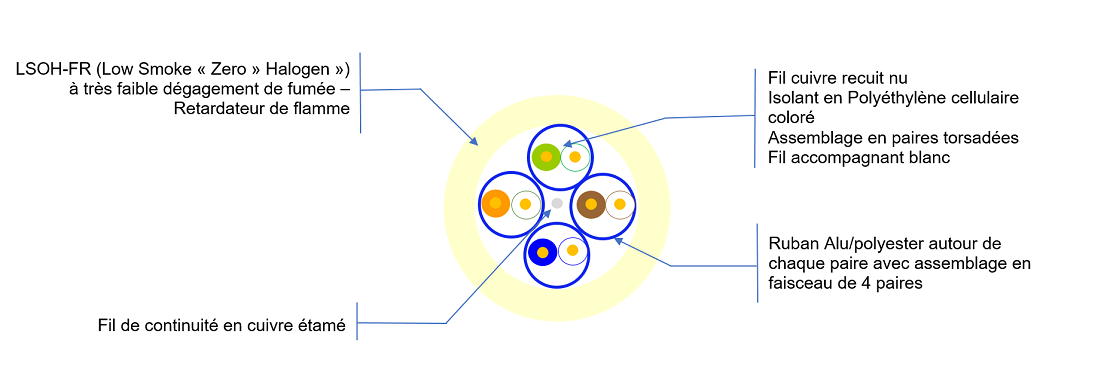

Schéma coupe R7275A



  1. Conducteur

Fil cuivre recuit nu 23AWG

Isolant en Polyéthylène cellulaire coloré Ø ≤ 1.40 mm



  1. Ame du câble

Assemblage en paires torsadées

  1. Blindage des paires

Ruban Alu/polyester autour de chaque paire

  1. Assemblage

Faisceau de 4 paires et fil de continuité 26AWG en cuivre étamé

  1. Gaine extérieure

LSOH-FR: (Low Smoke « Zero » Halogen) à très faible dégagement de fumée – Retardateur de flamme



GÉNÉRALES
Désignation ACOLAN Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
450 UF 4P LSOH-FR  R7275A Ivoire  (RAL 9001) 7.50 45 469 0.130 98
450 UFD 2x4P LSOH-FR R7276A Ivoire  (RAL 9001) 7.30 x 15.30 91 962 0.267 196



Conditionnements

Type Références Unitaire D’expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R7275A-B200 Acopack de 200 m 9 kg 3,70022E+12 24 boxes 230 kg 3,70022E+12
R7275A-T500 Touret KT de 500 m 25 kg 3,70022E+12 18 tourets 455 kg 3,70022E+12
R7275A-T1000 Touret XL de 1000 m 49 kg 3,70022E+12 6 tourets 306 kg 3,70022E+12
2x4P LSOH-FR R7276A-T1000 Touret AC de 1000 m 101 kg 3,70022E+12 4 tourets 417 kg 3,70022E+12
MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 60 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C
ENVIRONNEMENTALES
Fréquence (MHz)   4 10 20 62.5 100 250 300 450**
Affaiblissement  (dB/100m) Valeurs typiques 3.6 5.7 8.3 14.8 19 31 34 43
Imposition (max)* 3.8 6 8.5 15.5 19.9 33 - -
Next (dB) Valeurs typiques 90 90 90 90 90 83 82 80
Imposition (min)* 65.3 59.3 54.8 47.4 44.3 38.3 - -
PS Next (dB) Valeurs typiques 86.4 84.3 81.7 75.2 71 52 48 37
Imposition (min)* 61.5 53.3 46.3 31.9 24.4 5.3   -
ELFEXT (dB/100 m)  Valeurs typiques 87 87 87 87 87 80 79 77
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 - -
PS ELFEXT (dB/100 m) Valeurs typiques 80 80 79 77 73 65 64 60
Imposition (min)* 58 50 44 34.1 30 22 - -
Return Loss (dB) Valeurs typiques 77 77 76 74 70 62 61 57
Imposition (min)* 55 47 41 31.1 27 19 - -
PS ANEXT (dB) Valeurs typiques 26 28 28 26 24 22 19 19
Imposition (min)* 23 25 25 21.5 20.1 17.3 - -

* Catégorie 6a selon IEC 61156-5  Ed. 2

** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 146.4 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 70 dB TYPE 1b
Impédance de transfert à     1 MHz ≤  30  mΩ / m GRADE 2
à   10 MHz ≤  30 mΩ / m
à   30 MHz ≤  50 mΩ / m
à 100 MHz ≤ 100 mΩ / m
Classe de séparation selon EN 50174-2 ‘’c’’

Normes et standards

GÉNÉRALE

logos cables de france    logo poe   logo reach    logo ce

450 MHz

Applications
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T,
5G Base-T, 10G Base-T
IEEE 802.5 /  FDDI / ATM / RNIS

Câbles
IEC 61156-5 ed.2 /  EN 50288-5-1

Système de câblage
ISO/IEC 11801 2nd ed. / EN 50173-1 / TIA-568.2-D

Installation système de câblage
EN 50174

Directive Européenne / Réglementation
RoHS 2011/65/UE
REACH 1907/2006/EC


EUROCLASSE

EUROCLASSE DCA - S2 D2 A2



COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2 17UFTP001
2x4P 17UFTP004



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
