photo produit ACOME B0063A

HEMERA CITY

Réseaux de sécurité et vidéo-protection - Câble de raccordement 4 fibres optiques + énergie 3G2.5²
Référence : B0063A

Avantages

Ce câble hybride permet de gérer plus facilement la gestion des données de communication et l’alimentation électrique. Sa constitution en 2 câbles réunis sous une même enveloppe permet aux extrémités de séparer la fibre de l’énergie pour disposer de 2 câbles ronds indépendants plus faciles à gérer en termes de flux, d’étanchéité.

La section des conducteurs d’énergie permet d’assurer une alimentation tant en 230v qu’en TBT 24 ou 48v (voir tableau des distances).


Application

Le câble de raccordement 4 fibres+3G2.5 extérieur permet d'assurer le raccordement des équipements actifs (convertisseurs de média, commutateurs optiques) nécessaires à la connexion des terminaux tels que les caméras de vidéosurveillance, les écrans d'affichage dynamique, les systèmes de contrôle d'accès ou de sécurité périmétrique.

Le produit a été conçu pour permettre en une seule pose d’assurer l’alimentation électrique des composants et la transmission des données.

Caractéristiques

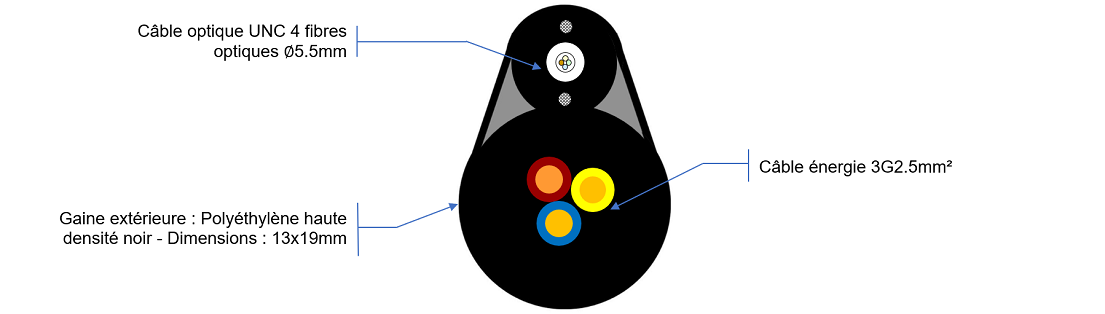

schema produit ACOME B0036A



  1. Câble optique UNC 4 fibres optiques ∅5.5mm
  2. Câble énergie 3G2.5mm²
  3. Gaine extérieure : Polyéthylène haute densité noir - Dimensions : 13x19mm



GÉNÉRALES
Caractéristiques Câble 4 fibres + 3 G2.5
Température de stockage -40 / +70°C
Température de mise en œuvre -5 / +50°C
Température de fonctionnement -40 / +70°C
Traction maximale (N) 500
Résistance à l'écrasement (N/cm) 250
Rayon de courbure mini (mm) 130 mm
Câble d’énergie H07RN-F 3x2.5mm² (marron, bleu, vert/jaune)
Conditionnement standard Tourets FBE de 2100m
Epaisseur nominale de la gaine (mm) 0.8 mm
Dimensions nominales du câble (mm) 13x19 mm
Poids nominal net (kg/km) 278kg/km
Marquage  Ex: Année ACOME 4x9/125G657+3G2.5 B0063 +métrique



MÉCANIQUES
Distances maximales de télé alimentation

Longueurs maxi (m)

pour une chute de tension maximale autorisée de 20%

Tension

alimentation (V)

Puissance consommée (W)
40W 50W 60W
24v 160m 130m 110m
48v 670m 540m 450m
230v 15500m 12400m 10300m



COULEURS
Code couleur fibres

1

2

3

4





Produits de la gamme

Produit Référence
4 fo mono + 3G2.5 - gaine extérieure Pe B0063A



Autres câbles de raccordement :
Contenance Référence
Câble 4 fo OS2 intérieur / extérieur LSOH N9930A
Câble zipcord extérieur PeHD 2fo OM2 B0064A
Câble zipcord extérieur PeHD 2fo OS2 B0047A
Câble 2 fo OS2 + 3G2.5 – gaine extérieure Pe B0062A
Câble 2 fo OM2 + 3G2.5 – gaine extérieure Pe B0069A
Câble 4paires F/UTP CAT6 – intérieur/extérieur LSFROH R7590A



Autres produits de la gamme :
  • Câble de transport, distribution de 6 à 144 fibres
  • Boitiers, bornes, coffrets actifs Ethernet extérieurs




Normes et standards

GÉNÉRALES

Câbles et fibres :

  • CEI/EN 60793
  • CEI/EN 60794

Câble d’énergie :

  • NFC32-102-4

Préconisations

EMBALLAGE

Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu'à complète utilisation du produit.
