R8795A-T500

F/FTP Cat.6A 550 MHz LSOH 4P TOURET 500m NOIR

Avantages

•  Performance au feu améliorée Euroclasse B2ca
•  Protection contre les rongeurs
•  Intérieur / Extérieur

Application

•  Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
•  Ces câbles permettent l’utilisation des protocoles supportés par la classe EA pour l’application 10 GBASE-T.
•  Ils sont caractérisés jusqu’à une fréquence de 550 MHz et compatibles PoE, PoE+, UPoE & 4PPoE (PoE++). Conditions d’installation à consulter sur notre livre blanc sur www.acome.com et disponible sur demande.

Caractéristiques

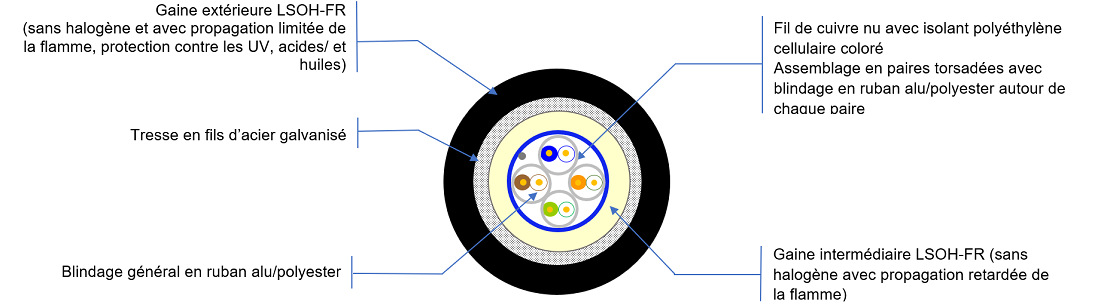

Schéma coupe R8795A-T500



Conducteur                            Fil de cuivre rouge massif nu 23AWG

Isolant                                    Polyéthylène cellulaire coloré Æ 1.45 mm

Blindage des paires              Ruban alu/polyester autour de chaque paire

Blindage général                   Ruban alu/polyester et fil de continuité 26 AWG en cuivre étamé

Gaine intermédiaire              LSOH-FR : (Low Smoke « Zero » Halogen) à très faible dégagement de fumée – Retardateur de flamme

Armure                                   Tresse acier galvanisé

Gaine extérieure                    LSOH-FR : (Low Smoke « Zero » Halogen) à très faible dégagement de fumée – Retardateur de flamme – Protection contre les UV, les acides/bases et les huiles

Générales
Désignation ACOLAN® FIREPROTECT+ Réf. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
550 FF 4P LSOH-FR R8795A Noir 11.50 160 1835 0.510 1400
Mécaniques
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 276 mm
Statique (posé) ≥ 138 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C
Etanchéité   IP67
Environnementales
Fréquence (MHz)   4 10 20 62.5 100 250 500 550**
Affaiblissement (dB/100m) Valeurs typiques 3.6 5.5 7.9 14.5 18.5 29.6 42.9 50
Imposition (max)* 3.8 5.9 8.4 15 19.1 31.1 45.3 -
Next (dB) Valeurs typiques 95 95 95 95 95 88 84 83
Imposition (min)* 65.3 59.3 54.8 47.4 44.3 38.3 33.8 -
PS Next (dB) Valeurs typiques 92 92 92 92 92 85 81 80
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 31.8 -
ELFEXT (dB/100 m)  Valeurs typiques 85 85 84 82 78 62 56 55
Imposition (min)* 58 50 44 34.1 30 22 16 -
PS ELFEXT (dB/100 m) Valeurs typiques 82 82 81 79 75 59 53 52
Imposition (min)* 55 47 41 31.1 27 19 13 -
Return Loss (dB) Valeurs typiques 26 28 28 26 24 22 19 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 -
PS ANEXT (dB) Valeurs typiques 85 85 85 85 85 73 68 67
Imposition (min)* 76.5 72.5 69.5 64.5 62.5 56.5 52 -
Electriques
Caractéristiques Valeurs
Résistance en boucle du conducteur   ≤ 146.4 W / km
Déséquilibre de résistance   ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MW . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 W
Vitesse de propagation nominal 78%
Affaiblissement de couplage   ≥ 70 dB TYPE 1b
Impédance de transfert à     1 MHz ≤ 30  mW / m GRADE 2
à   10 MHz ≤  30 mW / m
à   30 MHz ≤  50 mW / m
à 100 MHz ≤ 100 mW / m
Classe de séparation selon EN 50174-2   ‘’c’’

Produits de la gamme

Type Références Unitaire D’expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R8795A-T500 Touret AC de 500 m 86 kg 3700223638888 tourets 360 kg 3,70022E+12

Normes et standards

Générales
Euroclasse

Euroclasse feu R8795A-T500

Comportement au feu

Europe

Type Euroclasse Normes Déclaration de performance
4P B2ca-s1a,d1,a1

IEC 60332-1, EN 50399,

IEC 60754-2

19FFTP011  qr-code-r8795a-t500



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
