F/UTP INT/EXT 550 MHz 4P LSOH-FR TOURET 500m NOIR
Référence : R7690A-T500

Avantages

Intérieur/extérieur
PoE++ Ready
Raccordement direct sur plug RJ45
10 Gb/s
Idéal pour le raccordement de terminaux (caméras, affichage dynamique, ...)

Application

Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
Gaine LSOH-FR résistant aux UV pour une application en extérieur.
Ces câbles permettent l’utilisation des protocoles supportés par la classe EA pour l’application 10 GBASE-T
Ils sont caractérisés jusqu’à une fréquence de 550 MHz et compatibles PoE, PoE+, UPoE & 4PPoE (PoE++). Conditions d’installation à consulter sur notre livre blanc sur www.acome.com

Caractéristiques

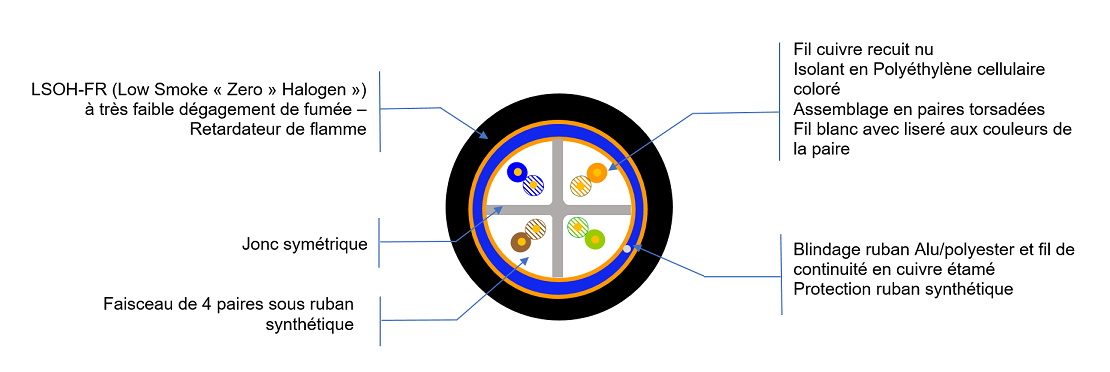

SCHEMA COUPE WORD 15



  1. Conducteur

Fil cuivre recuit nu 24AWG

Isolant en Polyéthylène cellulaire coloré Ø ≤ 1.10 mm

  1. Ame du câble

Assemblage en paires torsadées

  1. Séparateur

Jonc symétrique

  1. Assemblage

Faisceau de 4 paires sous ruban synthétique

  1. Blindage

Ruban Alu/polyester et fil de continuité 26AWG en cuivre étamé

  1. Protection

Ruban synthétique

  1. Gaine extérieure

LSOH-FR: (Low Smoke « Zero » Halogen) à très faible dégagement de fumée - Retardateur de flamme et résistant aux UV



GÉNÉRALES
Désignation ACOLAN Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
550 FU 4P LSOH-FR IN&OUT R7690A Noire 7,9 65 1013 0,281 90



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 65 mm
Statique (posé) ≥ 35 mm
Plage de température En service - 40°C à + 75°C
A l’installation - 20°C à + 60°C
Transport et stockage - 40°C à + 75°C
Etanchéité IP67



ENVIRONNEMENTALES
Fréquence (MHz)   4 10 20 62.5 100 250 500 550**
Affaiblissement (dB/100m) Valeurs typiques 3.6 5.5 7.9 14.5 18.5 29.6 42.9 50.0
Imposition (max)* 3.8 5.9 8.4 15 19.1 31.1 45.3 -
Next (dB) Valeurs typiques 71 65 61 53 50 44 40 39
Imposition (min)* 66.3 60.3 55.8 48.4 45.3 39.3 34.8 -
PS Next (dB) Valeurs typiques 68 62 58 50 47 41 37 36
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 31.8 -
ELFEXT  (dB/100 m)  Valeurs typiques 78 70 64 54 50 45 40 39
Imposition (min)* 56 48 42 32.1 28 20 14 -
PS ELFEXT (dB/100 m) Valeurs typiques 75 67 61 51 47 42 37 36
Imposition (min)* 53 45 39 29.1 25 17 11 -
Return Loss (dB) Valeurs typiques 27 28 28 26 24 22 19 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 -
PS ANEXT (dB) Valeurs typiques 85 85 80 75 75 75 75 75
Imposition (min)* 76.5 72.5 69.5 64.5 62.5 56.5 52 -



* Catégorie 6A selon IEC 61156-5 Ed.2
** Pour information uniquement



Plug RJ45 compatible

La plupart des plugs RJ45 terrain sont compatibles avec le câble dont :
R&M FM45 C6A
Metz connect C6A RJ45 field plug pro – Réf 130E405032 - E


Des garanties en longueur étendue 100 Mbits + PoE sont disponibles sur demande – Nous consulter



ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 190 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu  1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 55 dB TYPE 2
Impédance de transfert à     1 MHz ≤  40  mΩ / m GRADE 2
à   10 MHz ≤  40 mΩ / m
à  30 MHz ≤  50 mΩ / m
à  100 MHz ≤ 200 mΩ / m
Classe de séparation selon EN 50174-2 ‘’c’’



Produits de la gamme

Type Références Unitaire D’expédition
Type Poids Code EAN Type Poids Code EAN
4P LSOH-FR R7690A-T500 Touret KL de  500 m 36 kg 3,70022E+12 12 tourets 440 kg 3,70022E+12
R7690A-RB200 Boîte de 200 m 16 kg 3,70022E+12 18 boîtes 307 kg 3,70022E+12
R7690A-C100 Couronne de 100 m 6.5 kg 3,70022E+12 60 couronnes 406 kg 3,70022E+12



Normes et standards

GÉNÉRALE

Applications
 IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
 IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
 IEEE 802.5 /  FDDI / ATM / RNIS

Câbles
 IEC 61156-5 ed.2 / EN 50288-10-1

Système de câblage
 ISO 11801 2nd ed. / EN 50173-1 / TIA-568-C.2

Installation système de câblage
 EN 50174

Directive Européenne / Réglementation
 RoHS 2011/65/UE
 REACH 1907/2006/EC



EUROCLASSE

EUROCLASSE DCA - S2 D2 A1



COMPORTEMENT AU FEU

Europe



Type Euroclasse Normes Déclaration de performance
4P Dca-s2,d2,a1 IEC 60332-1, EN 50399,  IEC 60754-2 18FUTP013



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
