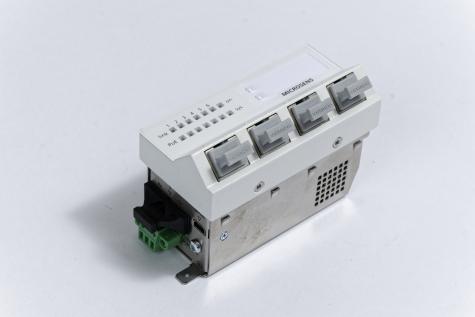

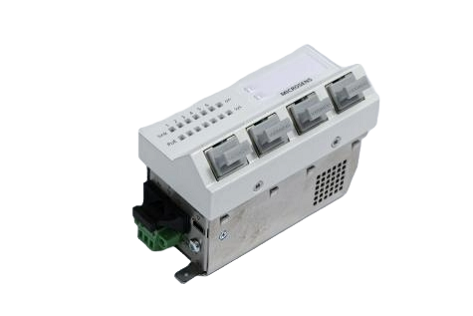

Microswitch 4+1RJ- SFP MUL Giga PoE+

Microswitch
HEMERA

Micro-commutateur 45x45 Gigabit Ethernet , SFP, PoE+, horizontal, G6+, alim 54VDC

Application

Les micro-commutateurs FTTO (Fiber To The Office) associés à une architecture optique HEMERA Building apportent la fibre optique jusqu'au poste de travail. Ceci sans remettre en cause les habitudes de raccordement des utilisateurs : interfaces RJ45.
Des versions durcies permettent un fonctionnement de -25 °C à + 65 °C.

Installation
Le montage clipsé permet une installation sans outil, rapide aisée du micro-commutateur. Les dimensions sont compatibles avec tous les réceptacles au format 45x45 (goulotte, boites de sol, …).
Option PoE
Grâce à la fonction Power-over-Ethernet (PoE+ IEEE 802.3at et PoE IEEE 802.3af), les terminaux connectés via les ports RJ45 peuvent être alimentés électriquement, simultanément à la transmission de données. Ils n’ont donc plus besoin d’une alimentation externe.

Administration
Les micro-commutateurs comportent un agent d'administration intégré accessible via un navigateur web (Internet Explorer, Firefox, …), http / https, Telnet / SSH, SNMP v1, v2c, v3 ainsi que la plateforme MICROSENS NMP.

Exemples de fonctions : VLANs, octroi de priorités (QoS), Power-over-Ethernet, PoE+, IPv6, authentification 802.1X, LLDP-Med, option de configuration par CLI (Command Line Interface) et script file, …
Les micro-logiciels et configurations peuvent être stockés sur carte MicroSD (non fournie). Cette fonction facilite la gestion des micro-commutateurs : pré-paramétrage, remplacement, mises à jour des logiciels, …"

Caractéristiques



GÉNÉRALES

Micro-commutateur de niveau 2 basée sur l'association d'un processeur ARM et d'un système d’exploitation Linux.
4 à 6 ports, Fast ou Gigabit Ethernet 10/100/1000 Mbit/s suivant les modèles. (Voir ci-dessous les produits de la gamme)

Principales fonctions :
•    IPv4/IPv6 Dual Stack
•    LLDP/CDP/LLDP-MED
•    SNMP v3
•    Démarrage en 20"
•    Stockage et automatisation de routines, déploiements en masse (mass rollout)
•    Intégration de serveurs (DHCP, RADIUS, …)
•    VLANs 256,
•    IGMP Snooping,
•    Energy-Efficient Ethernet,
•    SNMP v3 supporte data encryption, User-based Security Model (USM) et View-based Access Control Model (VACM)



Généralités
Type Commutateur Gigabit Ethernet de niveau 2+ conforme IEEE 802.3
Performance Store and forward, full wire speed, non blocking sur tous les ports
Adresses MAC 8192 adresses avec auto-apprentissage et mise à jour automatique
Trames Jumbo Maximum 10240 bits
VLAN Tagging IEEE 802.3ac Priorisation IEEE 802.1p VLAN ID de 0 à 4095 256 VLANs Table VLAN statique et dynamique Modes: access, trunk et hybrid
Qualité de service Priorisation matérielle de 4 queues par port selon : ·       IP v4 et v6 ·       Priorité 802.1p ·       Port Pondération des queues configurables
Administration CLI : Telnet, SSH Web (http, https) SNMP v1,v2c et v3 Plateforme MICROSENS NMP
Caractéristiques additionnelles Dual Stack IPv4/IPv6 Port Monitor CDP v1 et v2



Port de façade RJ45 : n° 1 à 4
Nombre de port 4
Type Gigabit Ethernet 10/100/1000BaseT
Connecteur RJ45 blindé
Type de câble Câble à paires torsadées, minimum catégorie 5e, impédance 100 W, longueur maximum 100 m
Flow Control Pause frames (IEEE 802.3x), configurable
Position des broches Auto MDI/MDI-X, polarité automatique
Power Over Ethernet (selon modèle) Power Sourcing Equipment (PSE) IEEE 802.3af et 802.3at class 0, max. 30 W



Port optique SC (selon modèle) : n° 5
Nombre de port 1
Type Fast ou Gigabit Ethernet Multimode : 100BaseFX ou 1000BaseSX ou Monomode : 100BaseFX ou 1000BaseLX
Connecteur SC Duplex
Type de fibre Multimode 50/125 ou 62,5/125 µm Monomode 9/125 µm
Distance (*) Fast : 2000 m Gigabit Multimode : 550 m Gigabit Monomode : 10 km
Puissance optique (Gigabit) Multimode 850 nm : -9,5 .. -4 dBm Monomode 1310 nm : -9,5 .. -3 dBm
Sensibilité (Gigabit) Multimode 850 nm -18 dBm (max. 0 dBm) Monomode 1310 nm -20 dBm (max. -3 dBm)
Flow Control Pause frames (IEEE 802.3x), configurable

(*) Les distances fournies sont fondées sur l’hypothèse d’atténuations optiques normales et ne sont pas garanties.

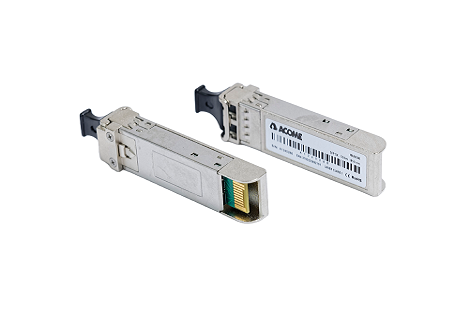

Port SFP (selon modèle) : n° 5
Nombre de port 1 (N'utiliser que des SFP avec plage de température étendue -40/+85 °C)
Type Fast / Gigabit Ethernet 100/1000BaseX
Connection SFP-Slot
Flow Control Pause frames (IEEE 802.3x), configurable



Port Compact-SFP (selon modèle) : n° 5
Nombre de port 1 (n'utiliser que des SFP avec plage de température étendue -40/+85 °C)
Type Gigabit Ethernet 1000BaseX
Connection SFP-Slot
Flow Control Pause frames (IEEE 802.3x), configurable



Uplink Port RJ45 (selon modèle) : n° 5
Nombre de port 1
Type Gigabit Ethernet 10/100/1000BaseT
Connecteur RJ45 blindé
Type de câble Câble à paires torsadées, catégorie minimum 5e, impédance 100 W, longueur maximum 100 m
Flow Control Pause frames (IEEE 802.3x), configurable
Position des broches Auto MDI/MDI-X, polarité automatique
Power Over Ethernet (selon modèle) Powered Device (PD)  IEEE 802.3af et 802.3at class 0, max. 30 W



Downlink Port RJ45 : n° 6
Nombre de port 1
Type Gigabit Ethernet 10/100/1000BaseT
Connecteur RJ45 blindé
Type de câble Câble à paires torsadées, catégorie minimum 5e, impédance 100 W, longueur maximum 100 m
Flow Control Pause frames (IEEE 802.3x), configurable
Position des broches Auto MDI/MDI-X, polarité automatique
Power Over Ethernet (selon modèle) Power Sourcing Equipment (PSE) IEEE 802.3af et 802.3at class 0, max. 30 W



Port local (pour applications futures)
Nombre de port 1
Type RS232
Connecteur Mini-USB



Lecteur carte MicroSD
Nombre de port 1
Type MicroSD
Hébergement adresse MAC Sur carte MicroSD spécifique

Nota : Les micro-commutateurs G6+ fonctionnement avec et sans carte µSD.





Boutons de contrôle
Bouton "Reset" Ré-initialisation du micro-commutateur, la dernière configuration enregistrée est rechargée
Bouton "Config" Requête de configuration IP Remise en configuration d'usine si pressé simultanément avec le bouton "Reset" (désactivable)



Alimentation électrique
Entrée Modèles PoE : 44 à 57 V courant continu (tension nominale : 54 V). Le PoE 802.3at nécessite un minimu de 54 V pour fonctionner Modèles non PoE : 195 à 265 V courant alternatif (nominal 230 V) sous 50 à 60 Hz (nomilal 50 Hz)
Consommation Modèles PoE : Typique : 4 W (uniquement commutation), maximum 80 W avec fourniture du PoE Modèles non PoE : Typique : 5,5 W
Connecteur 3 pôles verrouillables via 2 vis (PE/-/+)
Mise à la terre Languette type Fast-On 6,3 mm





LEDs d'information
Power (modèles PoE uniquement) Ports 1 à 4 (façade) et 6 (cascade) : Vert : délivre le PoE Bleu : délivre le PoE+
Orange : attente de fourniture PoE Orange : attente de fourniture PoE Rouge : erreur
Link Ports 1 à 6 : Clignotant : activité Vert : autorisé/en commutation Orange : bloqué Rouge : non autorisé
Statut du micro-commutateur "on" : alimentation  OK "sys" : prêt
Modes de d'affichage des LEDs Dynamic : affichage des états statiques et clignotement si activité sur le port Static : affichage des états statiques uniquement, pas de clignotement Quiet : affichage uniquement des LED "sys" et "on", les autres LEDs restent éteintes Dark : toutes les LEDs sont éteintes



Fiabilité
MTBF 100 000 heures
Méthode de calcul MIL-HDBK-217F





Normes
CE 2004/108/EC (CEM) 2006/95/EC (Basse tension)

Sécurité EN60950-1:2011/1
Emissions CEM EN 55022:2011/12
Immunité CEM EN 55024:2011/09
IEEE (Ethernet) 802.3i 10BaseT 802.3u 100BaseTX 802.3z 1000BaseX 802.3ab 1000BaseT 802.3az Optimisation énergétique 802.3x Flow Control 802.3ac VLAN tagging 802.3af PoE 802.3at PoE+ 802.1AB LLDP 802.1D Spanning Tree  802.1Q VLANs taggés 802.1p Priorisation des paquets802.1w Rapid Spanning Tree 802.1X Network Access Control





Normes (suite)
IETF RFC (Internet) IPv4
-        RFC 791 (IPv4)
-        RFC 826 (ARP)
-        RFC 792 (ICMP)
-        RFC 2131 (DHCP)
-        RFC 2474/3260 (IPv4 DiffServ / IPv6 Traffic Class)
-        RFC 4541 (IGMP)
IPv6
-        RFC 2460/2464/3484/3513 (IPv6)
-        RFC 2462 (Adress Configuration)
-        RFC 2463 (ICMPv6)
-        RFC 2461 (Neighbor Discovery Protocol)
-        RFC 3315 (DHCPv6)
-        RFC 3810/4604 (MLD)
-        RFC 4330 (NTP)
-        RFC 1155/1156/1157 (SNMPv1)
-        RFC 1901/1905/1906 (SNMPv2)
-        RFC 3411/3412/3584 (SNMPv3)
-        RFC 2574/3414 (USM)
-        RFC 2575/3415 (VACM)
-        RFC 2865 (RADIUS)
-        RFC 2866 (Accouting)
-        RFC 2868 (Tunnel Attributes)
-        RFC 5424 (Syslog)



Boîtier
Dimensions Longueur 90 mm x hauteur 45 mmx profondeur totale 58 mm (hors connections)
Installation Profondeur d'encastrement 35 mm Montage par clipsage au format 45x45
Poids 320 g
Couleur Blanc (façade)
Refroidissement Convection naturelle (sans ventilateur)



Environnement
Température ambiante 0 / +40 °C -25 / +65 °C en version durcie*
Température de stockage -20 / +85 °C
-25 / +85 °C en version durcie*
Humidité relative de l'air 10 / 90 %, non condensée

* Des versions durcies avec plage de température étendue sont disponibles pour répondre à des contraintes environnementales spécifiques (parking, locaux non chauffés, coffrets extérieurs, …). Nous consulter.

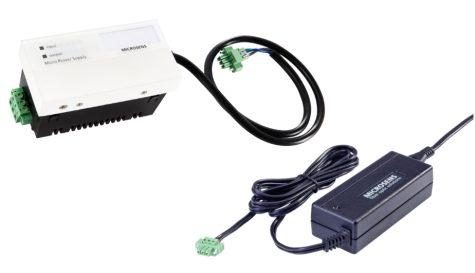

Alimentation des micro-commutateurs

Ils peuvent également être alimentés à l’aide du bloc d’alimentation individuelle IB2067 :

bloc d’alimentation individuelle IB2067 Tension d’entrée : 90 à 264 V CA
Tension de sortie : 54 V CC
Puissance : 65 W
Conforme IEEE 802.3af et 802.3at



Produits de la gamme

Code article Désignation
IB2000-04VS05 Micro-commutateur Gigabit Ethernet avec port de cascade RJ45, Multimode, SC, 230 V, horizontal, G6+
IB2000-04VP13 Micro-commutateur Gigabit Ethernet avec port de cascade RJ45, Multimode, SC, PoE+, horizontal, G6+
IB2000-04VS07 Micro-commutateur Gigabit Ethernet avec port de cascade RJ45, SFP, 230 V, horizontal, G6+
IB2000-04VP12 Micro-commutateur Gigabit Ethernet avec port de cascade RJ45, SFP, PoE+, horizontal, G6+
IB2000-04VS06 Micro-commutateur Gigabit Ethernet avec port de cascade RJ45, Monomode, SC, 230 V, horizontal, G6+
IB2000-04VS09 MC45x45 4Giga SC Fast[+TX] Multi Hor G6+
IB2000-04VP16 Micro-commutateur Gigabit Ethernet avec port de cascade RJ45, Monomode, SC, PoE+, horizontal, G6+
IB2000-04VP20 MC45x45 4Giga SC Fas[+TX] MM Hor PoE G6+
IB2035 Carte µSD 4 Gb pour micro commutateur MICROSENS G6+, fonctionnement de -25 à +85 °C

Autres versions : nous consulter.
