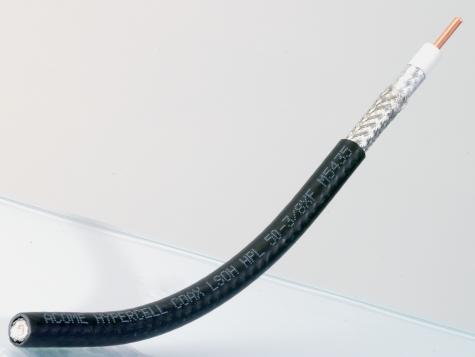

M5435Z

M5361Z | HYPERCELL

Référence : M5361Z
Cable HPL 1/4XF LSOH

Avantages

  • Large bande
  • Excellent VSWR
  • Faible PIM

Application

Réseaux Mobiles

Caractéristiques

Conducteur Intérieur:

Aluminium cuivré  1.75 mm

Diélectrique: PE expansé  4.80 mm
Conducteur intérieur: Alu / polOuiter / Alu tape Tinned Cuivrebraid 5.60 mm
Gaine: LSOH 6.85 mm
Marquage à l'encre: ACOME HYPERCELL COAX LSOH HPL 50-1/4XF EXTRA FLEXIBLE M5361 LOT X lot N°( +Marquage métrique)





MÉCANIQUES
  • Rayon de courbure:

Opération:45mm-Min

Installation:20mm-Min

  • Résistance à la traction: 600/400N -Max
  • Poids: 55kg/km
ENVIRONNEMENTALES
  • Température d'utilisation: -40-+85℃
  • RoHS: Oui



COULEURS

Noire



ÉLECTRIQUES
  • Impédance: 50Ω
  • Return Loss
  • (Jumper L=3m):
  • 30 ~ 1000 MHz ≤ -26.5 dB
  • 1000 ~ 2700 MHz ≤ -21 dB
  • 3000 ~ 3800 MHz ≤ -18 dB
  • Capacité: 79 pF/m
  • Vélocité: 84%
  • Constante diélectrique: 1.42
  • Efficacité d'écran: > 85 dB
  • Fréquence d'utilisation: ≤ 15 GHz
  • Puissance de crête: 3.6 kW
  • Tension d'utilisation: 0.6 kV RMS
  • Résistance d'isolement: > 10000 MΩ.km
  • Résistance CC:
  • Conducteur Intérieur ≤ 11.0 Ω/km
  • Conducteur Extérieur≤ 10.5 Ω/km

+Attenuation cable coax antenna line et faisceau hertzien.docx/M5361Z

Produits de la gamme

AST-M5361Z









Normes et standards

GÉNÉRALES

IEC 60332-1
IEC 60754-2
IEC 61034

EUROCLASSE

EN 50575Dca

Préconisations

STOCKAGE & INSTALLATION
  • Température:
  • Installation: -20-+60℃
  • Stockage: -70-+85℃
  • Respecter les rayons de courbure minimum lors de l'installation



RECOMMENDATIONS

ACOME recommande d'utiliser les connecteurs et les accesoires de la gamme HYPERCELL®
