M5437Z

M5435Z | HYPERCELL

Référence : M5435Z

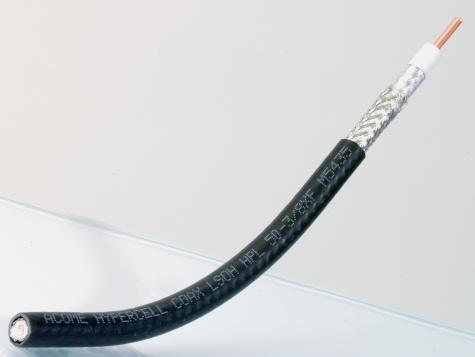

Cable HPL 3/8XF LSOH

Avantages

  • Wide frequency
  • Good VSWR

Application

Réseaux Mobiles

Caractéristiques

Conducteur Intérieur:

Aluminium cuivré  2.76 mm

Diélectrique: PE expansé  7.3 mm
Conducteur intérieur: Tube de cuivre annelé  7.6 mm
Gaine: PE Noir 10.1 mm
Marquage à l'encre: ACOME HYPERCELL COAX HPL 50-3/8XF EXTRA FLEXIBLE M5437 (RG8U) LOT X lot N°( +Marquage métrique)





MÉCANIQUES
  • Rayon de courbure:

Opération:50mm-Min

Installation:25mm-Min

  • Résistance à la traction: 700/500N -Max
  • Poids: 102kg/km
ENVIRONNEMENTALES
  • Température d'utilisation: -40-+85℃
  • RoHS: Oui



COULEURS

Noire



ÉLECTRIQUES
  • Impédance: 50Ω
  • Return Loss
  • (Jumper L=3m):
  • 30 ~ 1000 MHz ≤ -26.5 dB
  • 1000 ~ 2700 MHz ≤ -21 dB
  • 3000 ~ 3800 MHz ≤ -18 dB
  • Capacité: 78 pF/m
  • Vélocité: 85%
  • Constante diélectrique: 1.38
  • Efficacité d'écran: > 85 dB
  • Maximum Frequency: 15.8 GHz
  • Puissance de crête: 8.4 kW
  • Tension d'utilisation: 0.9 kV RMS
  • Cuivre Spark Test Voltage: 8.0 KV RMS
  • Résistance d'isolement: > 10000 MΩ.km
  • Résistance CC:
  • Conducteur Intérieur ≤ 4.75 Ω/km
  • Conducteur Extérieur≤ 8.60 Ω/km

+Attenuation cable coax antenna line et faisceau hertzien.docx/M2930Z

Produits de la gamme

AST-M5435Z









Normes et standards

GÉNÉRALES

IEC 60332-1 / 60332-3A
IEC 60754-2
IEC 61034

RESISTANCE AU FEU

IEC 60332-1
IEC 60754-2
IEC 61034

Préconisations

STOCKAGE & INSTALLATION
  • Température:
  • Installation: -20-+60℃
  • Stockage: -70-+85℃
  • Respecter les rayons de courbure minimum lors de l'installation



RECOMMENDATIONS

ACOME recommande d'utiliser les connecteurs et les accesoires de la gamme HYPERCELL®
