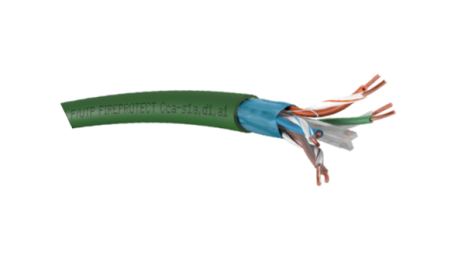

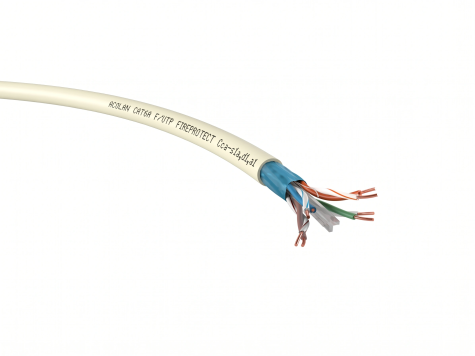

R7591A ETT R7592A Cca Ivoire

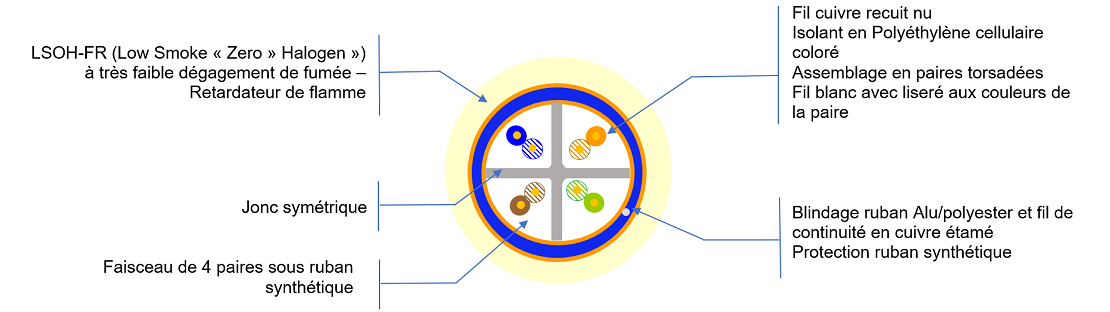

Catégorie 6a F/UTP
ACOLAN CUIVRE FIREPROTECT

  • F/UTP Catégorie 6a
  • 550 MHz
  • LSOH-FR
  • Cca

Avantages

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe EA pour l’application 10 GBASE-T

Application

  • Caractérisés jusqu’à une fréquence de 550 MHz et compatibles PoE, PoE+, UPoE & 4PPoE (PoE++)
  • Conditions d’installation à consulter sur notre livre blanc sur www.acome.com et disponible sur demande

Caractéristiques

R7591A ETT R7592A Cca Ivoire

GÉNÉRALES
Désignation ACOLAN Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
550 FU 4P LSOH-FR  R7591A Vert (RAL 6024) 6,70 52 717 0.199 90
550 FU 2x4P LSOH-FR R7592A Vert (RAL 6024) 6.90 x 14.10 105 1410 0.392 180
MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 50 mm
Statique (posé) ≥ 25 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C
TRANSMISSION
Fréquence (MHz)   4 10 20 62.5 100 250 500 550**
Affaiblissement (dB/100m) Valeurs typiques  3.6 5.5

7.9

 14.5 18.5 29.6 42.9 50
Imposition (max)* 3.8 5.9 8.4 15 19.1 31.1 45.3 -
Next (dB) Valeurs typiques  71 65 61 53 50 44 40 39
Imposition (min)* 66.3 60.3 55.8 48.4 45.3 39.3 34.8 -
PS Next (dB) Valeurs typiques 68 62 58 50 47 41 37 36
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 31.8 -
ACR-F (dB/100m) Valeurs typiques 78 70 64 54 50 45 40 39
Imposition (min)* 56 48 42 32.1 28 20 14 -
PS ACR-F (dB/100m) Valeurs typiques 75 67 61 51 47 42 37 36
Imposition (min)* 53 45 39 29.1 25 17 11 -
Return Loss (dB) Valeurs typiques 27 28 28 26 24 22 19 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 -
PS ANEXT (dB) Valeurs typiques 85 85 80 75 75 75 74 75
Imposition (min)* 76.5 72.5 69.5 64.5 62.5 56.5 52 -



ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 190 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 55 dB TYPE 2
Impédance de transfert à     1 MHz ≤  40  mΩ / m GRADE 2
à   10 MHz ≤  40 mΩ / m
à   30 MHz ≤  50 mΩ / m
à 100 MHz ≤ 200 mΩ / m
Classe de séparation selon EN 50174-2 ‘’c’’

Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Type Poids Code EAN
4P LSOH-FR R7591A-C100 Couronne de 100 m 5 kg --- 30 couronnes 164 kg ---
R7591A-RB250 Boîte de 250 m 15 kg --- 18 boîtes 285 kg ---
R7591A-T500 Touret KC de 500 m 28 kg 3700223677634 18 tourets 507 kg 3700223677627
R7591A-T1000 Touret XC de 1000 m 56 kg 3700223677610 6 tourets 339 kg 3700223677603
2x4P LSOH-FR R7592A-T500 Touret XC de 500 m 57 kg 3701581508226 6 tourets 354 kg 3701581508219
R7592A-T1000 Touret AC de 1000 m 115 kg 3701581508240 5 tourets 473 kg 3701581508233

























Normes et standards

GÉNÉRALE

                      logo cable de france     logo CE





Applications

  • IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ; 5GBase-T ; 10GBase –T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 / FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 ed.2 / EN 50288-10-1

Système de câblage

  • ISO 11801 2nd ed. / EN 50173-1 / TIA-568.2-D

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE REACH 1907/2006/EC
COMPORTEMENTS AU FEU

Europe

Type  Euroclasse Normes Déclaration de performance
4P Cca-s1a,d1,a1 IEC 60332-1, EN 50399, IEC 60754-2 24FUTP015
2x4P 25FUTP016



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Non propagation de l’incendie NF C 32-070 2.2 (C1)
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
