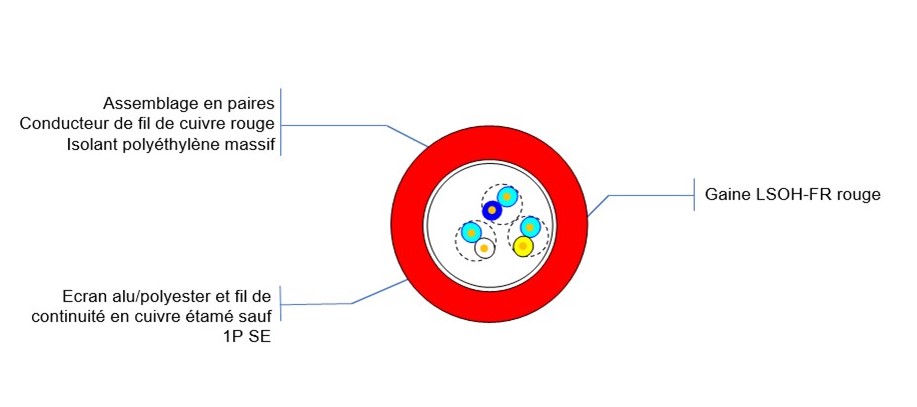

SYT ALARME FIREPROTECT
SYT
- SYT ALARME
- FIREPROTECT
- Gaine Rouge LSOH
- Cca
Avantages
- Câbles conformes aux exigences de la norme relative à la non propagation de flamme
Application
- Câbles destinés aux liaisons de transmissions d'alarme incendie
- Gaine extérieure en LSOH rouge
Caractéristiques
GÉNÉRALES
|
Diamètre cuivre |
Référence | Code EAN | Nombre de paires | Diamètre (mm) | Masse nominale du câble (kg/km) | (mm)Rayon de courbure statique mini | Rayon de courbure dynamique mini (mm) | Tension en traction maxi (kg) |
| AWG20 | R7422A | 3701581508806 | 1 SE | 5.50 | 24 | 55 | 83 | 34 |
| AWG20 | R7421A | 3701581508790 | 1 AE | 5.70 | 29 | 57 | 86 | 34 |
| AWG20 | R7423A | 3701581508813 | 2 | 6.00 | 35 | 60 | 90 | 62 |
Longueur de câbles disponibles à la coupe (mini 100m)
SE : Sans Ecran - AE : Avec Ecran
ELECTRIQUES à 20° C
| Caractéristiques | Valeurs |
| Résistance linéique (Ω/km) | < 37.5 |
| Affaiblissement linéique à 2 MHz (dB/km) | < 35 |
|
Impédance caractéristique à 1 MHz (Ω) |
100 ± 20 |
| Paradiaphonie à 2 MHz (dB) | > 40 |
| Résistance d'isolement (MΩ.km) | > 1500 |
| Capacité linéique (nF/km) | < 80 |
| Tenue en température | – 25°C à + 75°C |
| Caractéristiques d'utilisation | ||
| Tension maximale | 300 V AC | |
| Densité au courant maximal | 3 A/mm² | |
| Densité de puissance maximale | En court circuit | 350 W/mm² |
| En service | 100 W/mm² | |
| Température maxi de l'âme | 70° C | |
COULEURS
| Paire 1 | Paire 2 | |||
| Câble à une paire | Blanc | Rouge | - | |
| Câble à deux paires | Blanc | Rouge | Bleu clair | Bleu |
GEOMETRIQUES
| Caractéristiques | Valeurs |
| Diamètre conducteur | AWG 20 |
| Diamètre fil isolé | 1.40 mm |
Normes et standards
GÉNÉRALE
Normes / Directives
- ROHS 2001/65/UE
- REACH 1907/2006/EC
Comportement au feu
- IEC 60332-1
- EN 50399
- IEC 60754-2
