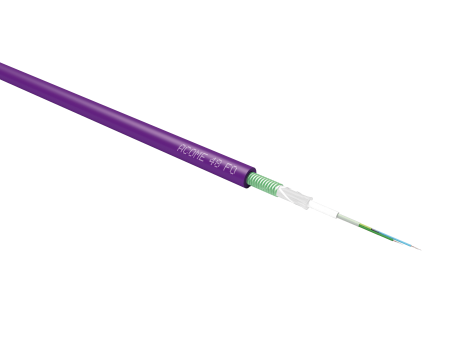

Câble intérieur bâtiment ou extérieur en conduite ACOPTIC
- Câble optique sans halogène
- Télécommunications
- Armé acier
- Sans halogène
- B2ca
Avantages
- Excellente tenue au feu (Euroclasse B2ca)
- Résistance aux huiles minérales, acides et bases
- Protection contre les rongeurs très renforcée
- Etanchéité sèche
- Excellente protection mécanique
Application
- Liaisons télécoms à l'intérieur des bâtiments ou à l'extérieur en conduite ou en tunnel
- Résistance au feu selon IEC 60331-25 (90 min) : assure la sécurité des personnes et des biens
- Pose par tirage ou déroulage jusqu'à 500 m
Caractéristiques
| Caractéristiques |
Série 1431 12 fibres |
Série 1421 24 fibres |
Série 1421 36 fibres |
Série 1425 48 fibres |
Série 1415 72 fibres à 144 fibres |
Série 1432 288 fibres |
| Diamètre nominal du câble (mm) | 13.2 | 13.6 | 15.5 | 20.3 | ||
| Epaisseur nominale de la gaine (mm) | 1.6 | 2.45 | ||||
| Traction maximale lors de la pose (N) | 1400 | 2000 | 2650 | |||
| Résistance à l'écrasement (N/10 cm) | 3000 | |||||
| Rayon de courbure mini (mm) | 270 | 280 | 310 | 410 | ||
| Masse linéique (kg/km) | 218 | 219 | 221 | 236 | 284 | 293 |
| Marquage | ACOME CCC1781 nombre & type de fibres - Réf. produit - Euroclasse B2ca-s1,d1,a1 -Année & semaine de fabrication + métrique | |||||
Codes couleurs fibres et tubes
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Rouge | Bleu | Vert | Jaune | Violet | Blanc | Orange | Gris | Marron |
Noir |
Turquoise | Rose |
Pour les câbles contenant 288 fibres (24x12), les tubes n°13 à 24 sont repérés par une marque noire (l’isolant du tube noir est remplacé par le vert pâle).
- Le conditionnement standard est : touret de 4000 m pour les câbles avec fibre monomode et 4200 m avec fibre multimode
- Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu’à complète utilisation du produit.
- Les règles de stockage, transport, et pose des câbles sont définis dans notre guide ACOPTIC : https://www.acome.com/sites/default/files/DOCUMENTATION/GUIDE_ACOPTIC.pdf
| Caractéristiques | Valeurs | |
| Gamme de température | Transport et stockage | -40 / +60°C |
| Installation | -5 / +50°C | |
| Opération (exploitation) | -30 / +60°C | |
Produits de la gamme
| Série |
Contenance câble |
Référence avec fibre monomode G652D ACSM2D_PREMIUM |
Référence avec fibre monomode G657A2 ACSM7A2 |
Référence avec fibre multimode 50/125 (OM2) ACMM50_OM2 |
Référence avec fibre multimode 50/125 (OM3) ACMM50_OM3
|
Référence avec fibre multimode 50/125 (OM4) ACMM50_OM4 |
| 1431 | 12 fibres (2x6) | H0330C | H0498B | H0464C | H0476C | H0506B |
| 1421 | 24 fibres (4x6) | H0331B | H0324C | H0502B | H0490B | H0491B |
| 36 fibres (6x6) | H0332C | H0499B | H0466C | H0477C | H0492B | |
| 1425 | 48 fibres (8x6) | H0497B | H0325C | H0503B | H0505B | H0507B |
| 1415 | 72 fibres (6x12) | H0271B | H0500B | H0465C | H0478C | H0493B |
| 144 fibres (12x12) | N9594A | H0501B | H0504B | H0230B | H0231B | |
| 1432 | 288 fibres (24x12) | H0584D |
Tous les câbles sont disponibles sur demande en tout type de fibres 250 µm, monomode ou multimode, homologuées par ACOME.
Normes et standards
