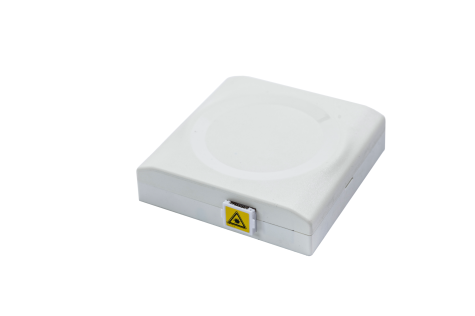

Prise Terminale Optique
ACOPTIC

Avantages

La Prise Terminale Optique T1 matérialise le point de raccordement optique à l’intérieur du logement.
Installation facile et peut se faire soit par épissurage, soit en utilisant de la connectique terrain.

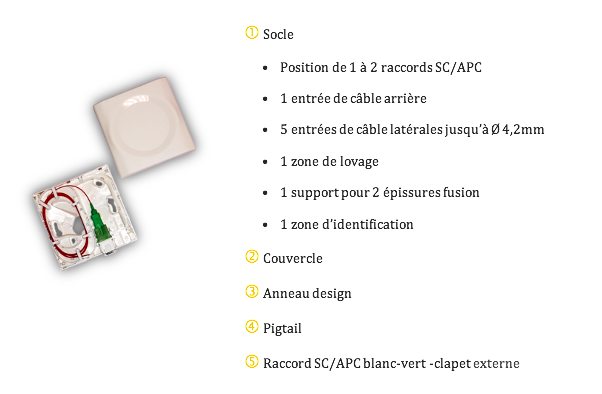

schema-coupe-rrf-w22

MÉCANIQUES

Caractéristique		Valeur
Dimensions		80 x 80 x 20mm (L x l x H)
Couleurs	Socle et couvercle	Blanc RAL 9010 grainé
	Anneau	Blanc RAL 9010 brillant (possibilité de marquage autre couleur en tampographie)
Indices de protection		IP40 et IK07
Connectique		2 ports simplex SC
Compatibilité fibre		G657
Matériau		Thermoplastique en ABS/PC sans halogène
Résistance au feu		V0

COMPOSITION : une Prise Terminal Optique comprend :

1 socle et 1 couvercle
1 ou 2 raccords avec clapet SC/APC bi-couleur blanc/vert
- IL < 0,15 dB
1 ou 2 pigtails SC/APC G657A2 (fibre n°1 = Rouge, fibre n°2 = bleu)
- Longueur: 80 cm ; IL ≤ 0,3 dB ; RL ≥ 60dB
1 Sachet d’accessoires (pour fixation et maintien)
- 2 Vis, 2 chevilles et 4 colliers de serrage
1 Notice d’installation par carton

OPTIONS : une gamme de kit d’abonnés a également été construite autour de ce composant (nous consulter).

La PTO T1 est livrée préassemblée et se décline en 5 références selon le nombre de raccords et de pigtails utilisés:

Désignation	Raccords SC/APC	Pigtails SC/APC G657A2	Référence	Code EAN	Conditionnement
Prise Terminal Optique Nue	0	0	IC5929-00	3700223639083	10 pcs par carton 1760 pcs par palette
Prise Terminale Optique 1fo	1	0	IC5929-10	3700223639090
Prise Terminale Optique 1fo	1	1	IC5929-11	3700223639113
Prise Terminale Optique 2 Fo	2	0	IC5929-20	3700223639106
Prise Terminale Optique 2 Fo	2	2	IC5929-22	3700223639120
