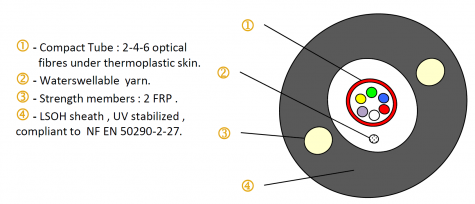

Câble Intérieur/Extérieur
Diélectrique
Caractéristiques
Générales
| Spécification fibre optique : | ACSM7_A2 (G657A2) | ||
| Caractéristiques (60794-5-10 & 60794-5-20) | Valeurs | Méthodes d'essai | |
| Gammes de température -Transport et stockage - Installation - Fonctionnement (1) | -40 / +70 °C -5 / +45 °C | NF EN 60794-1-2 F1 | |
| -30 / +60 °C | |||
| Tension maximale de pose (1) Allongement fibres ≤ 0.5 % ; allongement câble ≤ 0.5 % ; Δα≤1dB/km (@1550nm) | 65 daN | NF EN 60794-1-2 E1 | |
| Résistance à l'écrasement du câble Δα réversible après essai @1550nm | 200N/cm | NF EN 60794-1-2 E3 | |
| Rayon de courbure statique (1) | 40 mm | NF EN 60794-1-2 E11 | |
| Réaction au feu | Cca-s1a,d2,a1 | EN 60332-1, EN 50399, EN 60754-2, EN61034-1-2 | |
| Pénétration d'eau | Conforme | NF EN 60794-1-2 F5b | |
| Poids nominal du câble | 30kg/km | ||
| Diamètre | 5,5 mm | ||
(1) : Variation d'affaiblissement au cours de l'essai ≤ 0,1 dB (G.657@1550 nm); Valeurs en dB/km pour cycle de température.
| Touret | Longueur (m) |
| AC | 2000 |
Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu'à complète utilisation du produit.
Dans le souci d’améliorer les performances de ses productions, le fabriquant se réserve la possibilité de modifier les présentes caractéristiques sans notification préalable.
Couleurs
| Code couleur fibres optiques : | |||||
| 1=rouge, 2=bleu, 3=vert , 4=jaune, 5=violet, 6=blanc | |||||
| Code couleur CompactTubes : | |||||
| 1=rouge. | |||||
| Couleur de la gaine : | Noire | ||||
| Marquage : | Type : Encre | Couleur : blanc | |||
| Année (4 chiffres) et semaine (2 chiffres) de fabrication ACOME nombre de fibres x type de fibres (G657A2) référence produit métrique | |||||
| Exemple : | 2019 39 ACOME 6xG657A2 H0051 1983m | ||||
