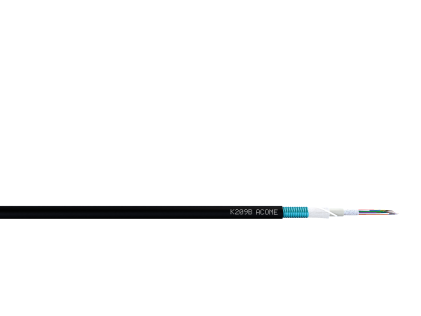

K209
Câble optique sans halogène
Ferroviaire - Télécommunications
Spécification K209B & K209C
Homologué SNCF
Avantages
- Excellente résistance aux chocs et à l’écrasement
- Résistance aux huiles minérales, acides et bases
- Protection contre les rongeurs
- Installation en tunnels ou dans les établissements recevant du public
- Câbles SH posés sur crochets, tirés en conduites ou en gaines techniques sur une longueur maxi conseillée de 500 m
Application
- Liaisons télécoms et signalisation dédiées aux infrastructures suburbaines.
- Câbles spécialement définis pour installation en tunnels (routiers, métro, ferroviaire) et pour assurer la sécurité des personnes dans les établissements recevant du public

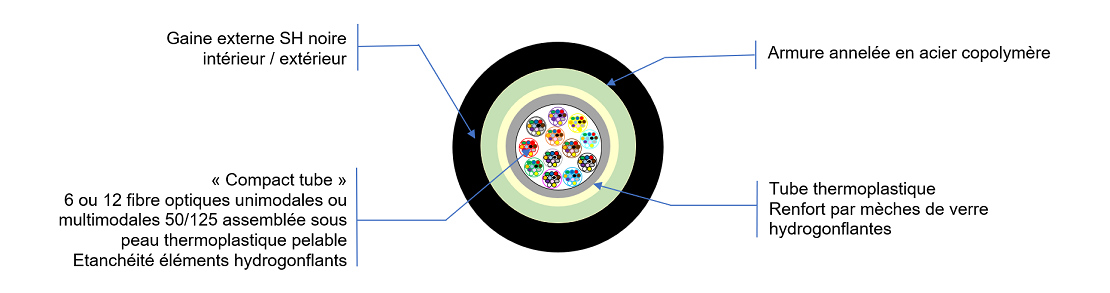

Caractéristiques
- “Compact tube” : 6 ou 12 fibres optiques unimodales ou multimodales 50/125 assemblées sous peau thermoplastique “pelable”
- Etanchéité éléments hydrogonflants
- Tube thermoplastique
- Renforts par mèches de verre hydrogonflantes
- Armure annelée en acier copolymère
- Gaine externe SH noire intérieur/extérieur
Marquage (impression à chaud, blanc) : ACOME K209 nombre et type de fibres réf. produit Euroclasse B2ca-s1a,d1,a1 année et semaine de fabrication + métrique
| Caractéristiques | Série 1431 12 fibres |
Série 1421 24 fibres |
Série 1421 36 fibres |
Série 1425 48 fibres |
Série 1415 72 à 144 fibres |
|
| Diamètre nominal du câble (mm) | 13.2 | 13.6 | 15.5 | |||
| Epaisseur nominale de la gaine (mm) | 1.6 | |||||
| Traction maximale lors de la pose (N) | 1400 | 2000 | 2650 | |||
| Résistance à l’écrasement (N/10 cm) | 3000 | |||||
| Rayon de courbure mini (mm) | 270 | 280 | 310 | |||
| Poids nominal (kg/km) | 218 | 220 | 222 | 237 | 295 | |
| Tenue au feu | Euroclasse B2ca-s1a,d1,a1 | |||||
| Déclaration de performance | 22CCU0010 | 21CCU0008 | 21CCU0009 | |||
| Gamme de températures | Transport et stockage | -40 / +60 ° C | ||||
| Installation | -5 / +50 ° C | |||||
| Opération (exploitation) | -30 / +60 ° C | |||||
| Conditionnement standard | Touret 4000 m Fibre Monomode / 4200 m Fibre Multimode | |||||
Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu’à complète utilisation du produit.
Les règles de stockage, transport, et pose des câbles sont définis dans notre guide ACOPTIC :
https://www.acome.com/sites/default/files/DOCUMENTATION/GUIDE_ACOPTIC.pdf
Produits de la gamme
- Fibre monomode G652D ACSM2D_PREMIUM
- Fibre monomode G657A2 ACSM7A2
- Fibre multimode 50/125 OM2 ACMM50_OM2
- Fibre multimode 50/125 OM3 ACMM50_OM3
- Fibre multimode 50/125 OM4 ACMM50_OM4
| Série |
Contenance câble |
Référence avec fibre G652D |
Référence avec fibre G657A2 |
Référence avec fibre 50/125 (OM2) |
Référence avec fibre 50/125 (OM3) |
Références avec fibre 50/125 (OM4) |
| 1431 | 12 fibres (2x6) | H0330A | H0498A | H0464A | H0476B | H0506A |
| 1421 | 24 fibres (4x6) | H0331A | H0324A | H0502A | H0490A | H0491A |
| 36 fibres (6x6) | H0332A | H0499A | H0466B | H0477B | H0492A | |
| 1425 | 48 fibres (8x6) | H0497A | H0325A | H0503A | H0505A | H0507A |
| 1415 | 72 fibres (6x12) | H0271C | H0500A | H0465A | H0478B | H0493A |
| 144 fibres (12x12) | N9594C | H0501A | H0504A | H0230A | H0231A |
Tous les câbles sont disponibles sur demande en tout type de fibre 250µm, monomode ou multimode, homologuées par ACOME.
