Produits
Réseaux télécoms optiques et FTTH CCC1781

ACOPTIC - CCC1781

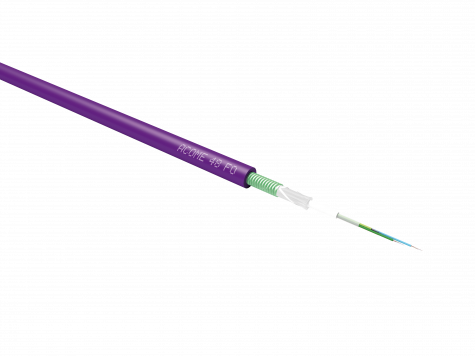

Câbles fibres optiques forte contenance – 12 à 144 Fibres
Armé acier - Sans halogène Télécommunications

Avantages

  • Excellente tenue au feu (Euroclasse B2ca)
  • Résistance aux huiles minérales, acides et bases
  • Protection contre les rongeurs
  • Etanchéité sèche



Application

  • Liaisons télécoms à l’intérieur des bâtiments ou à l’extérieur en conduite
  • Résistance au feu selon IEC 60331-25 (90 min)
  • Pose par tirage ou déroulage jusqu’à 500 m



Caractéristiques

Characteristics_acome_acoptic

1. “Compact tube” : 6 ou 12 fibres optiques unimodales ou multimodales 50/125 assemblées sous peau thermoplastique “pelable”
2. Etanchéité éléments hydrogonflants
3. Tube thermoplastique
4. Renforts par mèches de verre hydrogonflantes
5. Armure annelée en acier copolymère
6. Gaine externe SH mauve intérieur/extérieur

Générales
Référence

Série 1431

12 fibres

Série 1421

24 fibres

Série 1421

36 fibres

Série 1425

48 fibres

Série 1415

72 à

144 fibres
Diamètre nominal du câble (mm) 13.2 13.6 15.5
Epaisseur nominale de la gaine (mm) 1.6
Traction maximale lors de la pose (N) 1400 2000 2650
Résistance à l’écrasement (N/10 cm) 3000
Rayon de courbure mini (mm) 270 280 310
Poids nominal (kg/km) 218 220 222 237 295
Tenue au feu Euroclasse B2ca-s1a,d1,a1
C1 selon NFC 32070 2-2
IEC 60331-25 (90min)
Déclaration de performance 22CCU0010 21CCU0008 21CCU0009
Gamme de températures Transport et stockage -40 / +60 ° C
Installation -5 / +50 ° C
Opération (exploitation) -30 / +60 ° C
Conditionnement standard Touret 4000 m Fibre Monomode / 4200 m Fibre Multimode
Marquage (impression à chaud, blanc) : ACOME CCC1781 nombre et type de fibres réf. produit Euroclasse B2ca-s1a,d1,a1 année et semaine de fabrication + métrique

Indice Protection ACOME contre les rongeurs IPA : ✭✭✭✭✩ = Protection Très Renforcée

Code couleurs

Code_couleur_Acoptic



Produits de la gamme

Fibre monomode fibre G652D ACSM2D_PREMIUM
Fibre monomode G657A2 ACSM7A2
Fibre multimode 50/125 OM2 ACMM50_OM2
Fibre multimode 50/125 OM3 ACMM50_OM3
Fibre multimode 50/125 OM4 ACMM50_OM4

Fibre Contenance câble Référence avec fibre G652D Référence avec fibre G657A2 Référence avec fibre 50/125 (OM2) Référence avec fibre 50/125 (OM3) Référence avec fibre 50/125 (OM4)
1431 12 fibres (2x6) H0330C H0498B H0464C H0476C H0506B
1421 24 fibres
(4x6)		 H0331B H0324C H0502B H0490B H0491B
36 fibres (6x6) H0332C H0499B H0466C H0477C H0492B
1425 48 fibres
(8x6)		 H0497B H0325C H0503B H0505B H0507B
1415 72 fibres (6x12) H0271B H0500B H0465C H0478C H0493B
144 fibres
(12x12)		 N9594A H0501B H0504B H0230B H0231B

Tous les câbles sont disponibles sur demandes en tout type de fibre 250µm, monomode ou multimode, homologuées par ACOME.

Préconisations

Stockage et pose
  • Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu’à complète utilisation du produit.
  • Les règles de stockage, transport et pose des câbles sont définis dans notre guide ACOPTIC.



MISE EN OEUVRE
DOCUMENTATION
