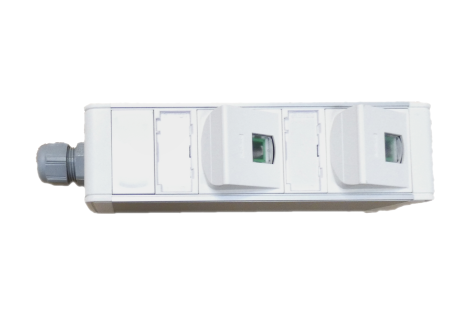

Dédoubleur optique avec coupleur 1 vers 2

Dédoubleur optique
HEMERA

  • Nourrice avec coupleur optique 1 vers 2 intégré
  • Entrée : 1 cordon SC/APC vers coupleurs 1 vers 2, selon version 1 cordon SCA sur port SCA
  • Longueur des cordons selon version
  • Sorties : 2 prises optiques SC/APC pour PON, selon version 1 prise SC/APC pour P2P

Avantages

  • Nourrice magnétique
  • Prise optique à clapet
  • Corp aluminium robuste

Application

  • Besoin ponctuel de point optique supplémentaire sur un arbre POL
  • Permet de créer un point optique supplémentaire
  • Selon version port dédié à une liaison point à point

Caractéristiques

IC116 Boitier alu pour bloc 45x45 équipé de :

  • 2 plastrons SC/APC avec volet de protection
  • 1 plaque aimantée permettant une mise en place pratique sur les éléments métalliques du mobilier
  • 1 coupleur PLC 1v2 avec tronc sur cordon optique armé acier simplex diamètre 3mm connectorisé SC/APC longueur 50cm et branches 900µ connectorisés sur plastron
  • Câble optique arrimé au boitier via presse-étoupe PG13,5mm

Schéma dédoubleur 2 ports SCA



IB1721 Boitier alu pour bloc 45x45 équipé de :



  • 3 plastrons SC/APC avec volet de protection, 2 Verts pour PON et 1 rouge pour le P2P
  • 1 plaque aimantée permettant une mise en place pratique sur les éléments métalliques du mobilier
  • 1 coupleur PLC 1v2 avec tronc sur cordon optique armé acier simplex diamètre 3mm connectorisé SC/APC longueur en sortie de nourrices 5, 10 ou 15 mètres  et branches 900µ connectorisés sur plastrons Verts
  • 1 cordon optique armé acier simplex diamètre 3mm connectorisé SC/APC longueur en sortie de nourrices 5, 10 ou 15 mètres, connectorisé sur plastron rouge
  • Câble optique arrimé au boitier via presse-étoupe PG13,5mm
GÉNÉRALES
CARACTÉRISTIQUES UNITÉS VALEURS
Référence   IC1116 IB1721
Capacité Fibre 2 (SC/APC) PON 3 (2 SC/APC PON vert + 1 SC/APC P2P Rouge)
Coupleur   1 PCL 1:2
Entré de câble



 1 2
Diamètre Max de câble  mm 6 - 12 (PG13,5)
Dimensions (H x P x L) mm 60 x 52 x 187.5
Matériaux   Aluminium (boîtier)



Produits de la gamme

RÉFÉRENCE

DÉSIGNATION

IC1116-L50

 Nourrice précâblée 2 SC/APC avec coupleur 1 vers 2 longueur de 50cm
IB1721-C5 Nourrice précâblée 3 SC/APC avec coupleur 1 vers 2, 2 SCA Verts pour le PON, 1 SCA rouge pour le P2P, longueur de 5m
IB1721-C10 Nourrice précâblée 3 SC/APC avec coupleur 1 vers 2, 2 SCA Verts pour le PON, 1 SCA rouge pour le P2P, longueur de 10m
IB1721-C15 Nourrice précâblée 3 SC/APC avec coupleur 1 vers 2, 2 SCA Verts pour le PON, 1 SCA rouge pour le P2P, longueur de 15m
