Coffret de brassage iCOR-UNI
HEMERA

Coffret de brassage d'étage
Coffret de couplage Primaire
PO-LAN
Gris (RAL. 7035)

Avantages

coffret compact pour intégration facile dans les espaces techniques exigus ou encombrés
4 zones distinctes pour faciliter le travail terrain
- 1 zone supérieur pour l'arrivé des câbles
- 1 zone inférieure pour la gestion des surlongueurs
- 1 zone verticale latérale permettant le passage des cordons de liaison
- 1 zone avec modules pour le brassage
Verrouillage par clef pour sécuriser l'accès
Empilable avec d'autres coffrets

Application

L’iCOR-UNI permet dans un système de câblage du bâtiment de type POL (Passive Optical LAN) de réaliser des couplages primaires ou d'éclater les rocades principales du câblage.

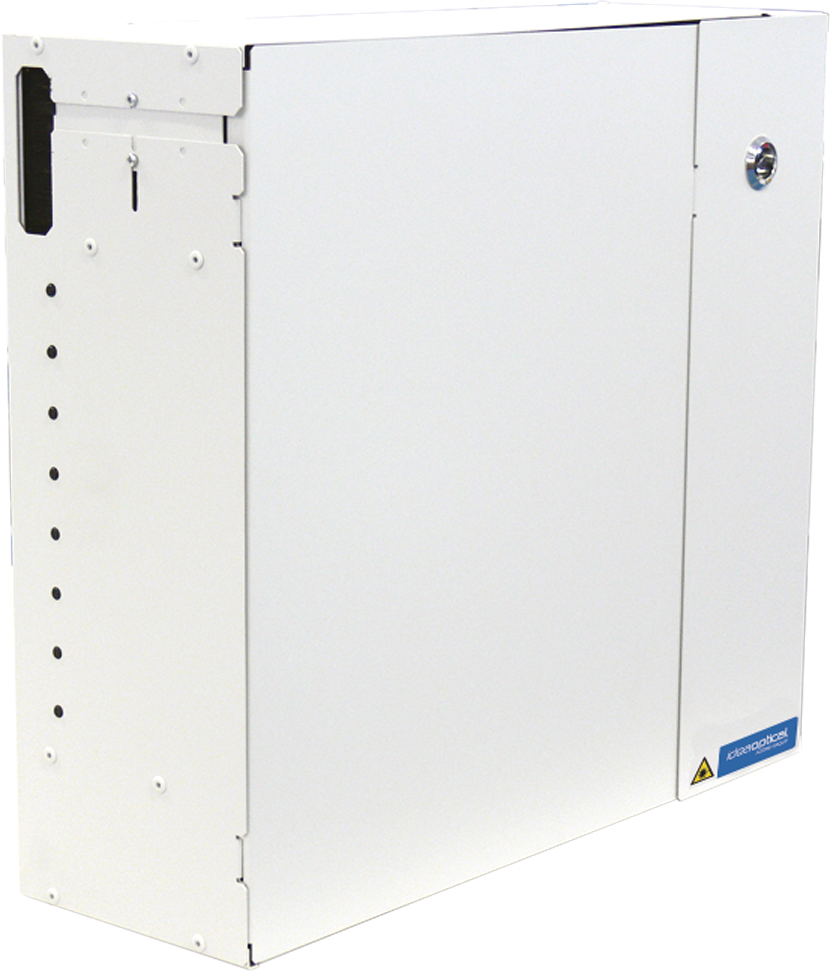

iCOR-UNI-8M

Caractéristiques

L’iCOR-UNI est un coffret destiné aux Opérateur d’Immeuble, évolutif et sécurisé, décliné en différentes versions (6M à 12M) recevant six à douze modules pivotants iMOD-UNI (non fournis).
Chaque coffret offre :
• 4 emplacements, en partie supérieure, pour fixation de dispositifs d’arrimage et épanouissement de câbles type ACL (non fournis) ;
• 1 zone de gestion des surlongueurs en partie inférieure du coffret ;
• 1 zone de passage verticale des cordons

Une platine de fixation murale, déclinée en deux hauteurs, permet d’installer les coffrets iCOR-UNI les uns au dessus des autres.

GÉNÉRALES

CARACTÉRISTIQUES		Unité	iCOR-UNI 6M	iCOR-UNI 8M	iCOR-UNI 10M	iCOR-UNI 12M
Capacité	SC	Fibre	60	96	120	144
Capacité		iMOD-UNI	6	8	10	12
type de fibres		G657
entrée de Câble			4
Diamètre max de cordon		mm	2,0
Diamètre max de câble		mm	15,0
dimension hors tout	H	mm	356	412	468	524
dimension hors tout	pxL	mm	150 x 450
Poids		kg	8	9	10	11
Température d'utilisation		°C	-25/+70
Matériaux			Acier
Protection		IP	50
Couleur		RAL	7035 (gris clair)
