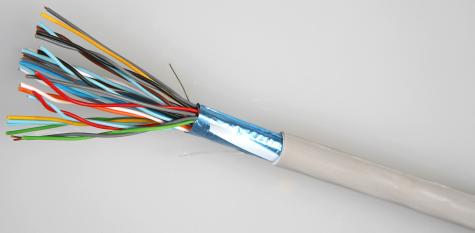

BBCT SYT1 NUMERIQUE NPI REF R7466A

SYT1 NPI LSOH
SYT

  • SYT1 NUMÉRIQUE
  • NPI
  • Gaine LSOH - Marron

Avantages

  • Bonne résistance à la corrosion
  • Conformes à la réglementation RCC-E
  • Conviennent pour des transmissions de données numériques ou analogiques jusqu'à 2 MHz

Application

  • Câbles destinés spécialement à des applications de centrales nucléaires
  • Câbles NPI (Non-propagateur d'incendie) revêtus d'une gaine LSOH satisfaisant aux exigences de la non propagation d'incendie conformément à la norme NF C 32070-2-2 (C1)

Caractéristiques

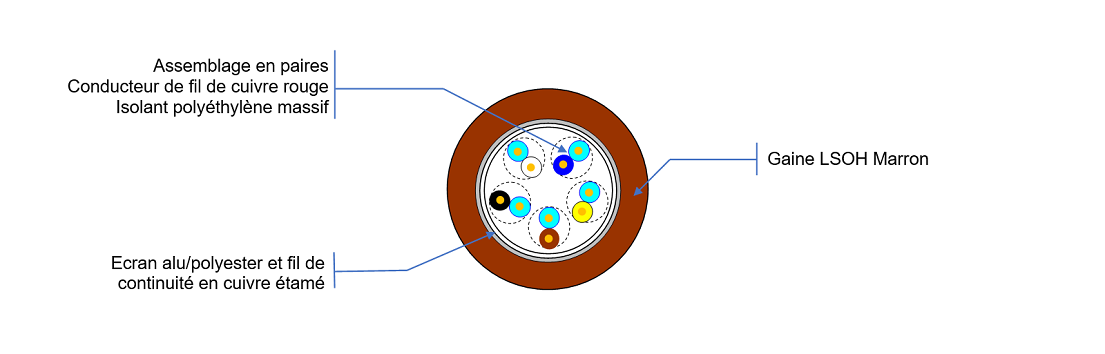

VUE COUPE SYT1 NUMERIQUE MARRON



GÉNÉRALES
Diamètre cuivre Référence

Code

EAN

Nombre de paires

Diamètre

maxi

(mm)

Masse nominale du câble (kg/km) Rayon de courbure mini (mm) Tension en traction maxi (kg) Conditionnement standard
Touret Longueur (m)
SYT1 NUMERIQUE NPI 5
AWG 24 R7463A 3700223668021 5 7.00 48.00 70 27 XC 1000
AWG 24 R7464A 3700223668038 10 8.20 72.0 82 51 XL 1000
AWG 24 R7465A 3700223668045 15 9.40 104.0 94 72 AC 1000
AWG 24 R7468A 3700223688722 30 12.50 187.0 125 137 BC 1000
AWG 24 R7466A 3700223668052 56 16.00 310.0 160 246 DC 1000
AWG 24 R7467A 3700223668069 112 22.00 602.0 220 473 EB 1000



Diamètre

Cuivre

Référence

Code

EAN

Nombre de

paires

Diamètre

maxi

(mm)

Masse nominale

du câble

(kg/km)

Rayon  de

courbure

mini (mm)

Tension en

traction

maxi

(kg)

Conditionnement standard
Touret

Longueur

(m)

SYT1 NUMERIQUE NPI 8
AWG 20 R7404A 3700223668076 5 9.00 99.0 105 61 AC 1000
AWG 20 R7405A 3700223668083 10 11.50 163.0 135 114 AC 1000
AWG 20 R7406A 3700223668090 15 13.00 225.0 150 164 BC 1000
AWG 20 R7407A 3700223668106 30 18.00 411.5 190 317 DC 1000
AWG 20 R7408A 3700223668113 56 24.00 723.5 240 574 FB 1000
AWG 20 R7409A - 112 31.00 1367.0 310 1115 FB 1000

* : D'autres conditionnements standards sont possibles sur consultation de nos commerciaux.

ELECTRIQUES à 20° C
Caractéristiques Valeurs
SYT1 NUMERIQUE NPI 5 SYT1 NUMERIQUE NPI 8
Résistance linéique (Ω/km)  < 96.0 < 37.5
Affaiblissement linéique à 2 MHz (dB/km) < 42 < 35

Impédance caractéristique à 1 MHz (Ω)

100 ± 20
Paradiaphonie à 2 MHz (dB) > 40
Résistance d'isolement (MΩ.km)  > 1500
Capacité linéique (nF/km) < 80



Caractéristiques mécaniques  Valeurs
Tenue en température – 25°C à + 75°C



Caractéristiques d'utilisation
Tension maximale 300 V AC
Densité au courant maximal 3 A/mm²
Densité de puissance maximale En court circuit 350 W/mm²
En service 100 W/mm²
Température maxi de l'âme 70° C



COULEURS
Paires Couleur du fil isolé
Fil 1 Fil 2
   1 * Bleu-clair Blanc
    2 ** Bleu-clair Bleu
3 Bleu-clair Jaune
4 Bleu-clair Marron
5 Bleu-clair Noir
6 Bleu-clair Rouge
7 Bleu-clair Vert
8 Gris Blanc
9 Gris Bleu
10 Gris Jaune
11 Gris Marron
12 Gris Noir
13 Gris Rouge
14 Gris Vert
15 Orange Blanc

Pour les câbles 30 paires, la gamme est répétée autant de fois que nécessaire.

Les faisceaux sont repérés par guirlandages : Blanc, Bleu, Jaune, Marron, Noir, Rouge, Vert, Violet.

Cas particulier des câbles à une paire et deux paires :

  Paire 1 Paire 2
*   Câble à une paire Blanc Rouge -
** Câble à deux paires Blanc Rouge Bleu clair Bleu



Normes et standards

GÉNÉRALE

logo reach      logo ce



Normes / Directives

  • UTE C 93529 - 2
  • ROHS 2002/95/CE

Comportement au feu

  • EN 50265 2-1
  • NF C 32-070 2-2
