B0020A
HEMERA CITY

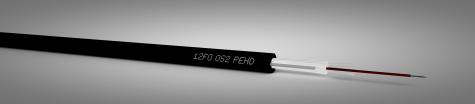

Réseau de sécurité et vidéo-protection - Câbles 12 à 144 fibres optiques monomodes – Extérieur / Diélectrique
Avantages
La gamme de câble de conduit intérieur/ extérieur présente des performances de mise en œuvre qui permettent d’atteindre de grandes longueurs de pose. L’accès aux fibres est aisé et permet de réaliser également des opérations d’épissurage en ligne.
Sa robustesse en fait un produit parfaitement adapté aux environnements difficiles (conduits, chambres encombrées, caniveaux).
Avec l’option ACOREX®, cette gamme présente une très bonne résistance aux rongeurs.
Application
La gamme de câble de conduit intérieur / extérieur permet d’assurer la réalisation du réseau du type campus couvrant l’ensemble des besoins de communication : vidéo protection, affichage dynamique, contrôle d'accès, sécurité périmétrique et réseaux WiFi …
Ce produit permet aussi l’adduction de bâtiments et larges infrastructures : hôpitaux, établissements scolaires, universités, quartiers urbains ...
Caractéristiques
- 12 fibres optiques monomodes G652d / OS2 sous peau thermoplastique déchirable
- Renforcements latéraux : Eléments rigides FRP
- Renforcements périphériques : Mèches de verre - Eléments hydrobloquants (étanchéité sèche)
- Gaine extérieure : Polyéthylène haute densité noir
|
Caractéristiques |
Câble 12 fibres |
Câbles 24 à 36 fibres |
Câbles 48 à 72 fibres |
Câble 144 fibres |
|
|
Gamme de température |
Stockage |
-40 / +70°C |
|||
|
Mise en oeuvre |
-5 / +50°C |
||||
|
Fonctionnement |
-30 / +60°C |
||||
|
Traction maximale (N) |
2200 |
2700 |
|||
|
Résistance à l'écrasement (N/cm) |
300 |
||||
|
Rayon de courbure mini (mm) |
60 |
100 |
120 |
140 |
|
|
Conditionnement standard |
Tourets de 4000m et multiples de 1000m au-delà |
||||
|
Epaisseur nominale de la gaine (mm) |
2.3mm |
||||
|
Diamètre nominal du câble (mm) |
9 |
10.9 |
11.4 |
13 |
|
|
Poids nominal (kg/km) |
63 |
91 |
98 |
128 |
|
|
Marquage |
Année et semaine fabrication - ACOME- nombre fibres OS2 - référence produit + métrique |
||||
Code couleur de Fibres et compact-tubes
| Code couleur standard | ||
| N° | Couleur | |
| 1 | Rouge | |
| 2 | Bleu | |
| 3 | Vert | |
| 4 | Jaune | |
| 5 | Violet | |
| 6 | Blanc | |
| 7 | Orange | |
| 8 | Gris | |
| 9 | Marron | |
| 10 | Noir | |
| 11 | Turquoise | |
| 12 | Rose | |
Produits de la gamme
| Contenance | Câbles 12 à 144 fibres |
Câbles 12 à 144 fibres Option ACOREX® |
| 12 fibres OS2 (1x12) | B0019A | Nous consulter |
| 24 fibres OS2 (2x12) | B0020A | Nous consulter |
| 36 fibres OS2 (3x12) | B0021A | Nous consulter |
| 48 fibres OS2 (4x12) | B0022A | Nous consulter |
| 72 fibres OS2 (6x12) | B0023A | Nous consulter |
| 144 fibres OS2 (12x12) | B0024A |
Nous consulter |
Autres produits de la gamme :
- Câble de raccordement extérieur (1fibre, 1fibre+téléalimentation, 4p+PoE)
- Boîtiers, bornes, coffrets actifs Ethernet extérieurs
Autres contenances ou autres fibres : nous consulter
Normes et standards
CEI/NF EN 60793
CEI/NF EN 60794-1
Préconisations
Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu'à complète utilisation du produit.
