R7490E | ACOLONNE

Référence : R7490E
288-28-5 ZH marron clair

Avantages

  • Très bonne tenue au feu
  • Forte protection CEM



Application

  • Câbles de distribution du Très Haut Débit (ADSL 2+ / VDSL2 100 Mbts) et triple play des immeubles et bâtiments (câblage vertical).
  • Ils permettent également de faire les raccordements extérieurs (prévu pour la pose en conduite) pour se substituer aux câbles série FT88 ou FT89.
  • Ces câbles répondent aux préconisations CEM ainsi qu'aux exigences de non propagation d'incendie (NF 32 070 -2-2).



Caractéristiques

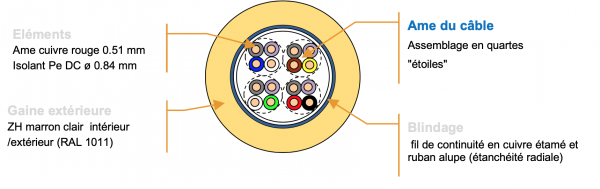

Schéma coupe R7490E



GÉNÉRALES
Références Nombre de paires Composition du faisceau Diamètre maxi(mm) Poids (kg/km) Rayon de courbure mini(mm) Tension max de pose (kg) Conditionnement
Touret  Longueur (m)
R7487E 8 4Q 9.30 83.50 50 97 XL 1000
R7488E 14 (1 + 6) Q 10.30 119.5 60 135 AC 1000
R7490E 28 (4 + 10) Q 13.10 197.0 75 215 BC 1000
R7492E 56 4 fois (1 + 6) Q 17.30 346.5 95 350 DC 1000
R7494E 112 4 fois (4 + 10) Q 22.50 628.0 130 625 EB 1000



MÉCANIQUES

Tenue en température

– 25°C à + 75°C



COULEURS
Quartes Couleur du fil isolé
Paire 1 Paire 2
Fil 1 Fil 2 Fil 1 Fil 2
1 Gris Blanc Violet Bleu
2 Gris Jaune Violet Marron
3 Gris Noir Violet Rouge
4 Gris Vert Violet Blanc
5 Gris Bleu Violet Jaune
6 Gris Marron Violet Noir
7 Gris Rouge Violet Vert
8 Orange Blanc Violet Bleu
9 Orange Jaune Violet Marron
10 Orange Noir Violet Rouge
11 Orange Vert Violet Blanc
12 Orange Bleu Violet Jaune
13 Orange Marron Violet Noir
14 Orange Rouge Violet Vert

Les faisceaux sont repérés par des guirlandages colorés : Blanc, Bleu, Jaune, Marron, Noir, Rouge, Vert, Violet

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance linéique  < 95.9 Ω/km
Résistance d’isolement  > 5000 MΩ.km
Capacité linéique  < 57.5 nF/km

Rigidité diélectrique (KV - 2 mn) :

            - entre conducteurs

- entre conducteurs et écran

1.00

1.00



TRANSMISSION

Fréquence (MHz)

1

4

10

20

30

Affaibli. Max. (dB/100m)

2.0

4.0

6.4

9.6

11.2

Min. Next (dB)

55

46

40

36

33

Min. PS Next (dB)

50

41

35

31

28

Min. Elfext (dB/300m)

55

43

35

29

25

Min. PS Elfext (dB/300m)

50

38

30

24

20



Normes et standards

GÉNÉRALES

Câbles

NF C 93 503 / NF C 93 504

Directive Européenne / Réglementation

RoHS 2011/65/UE

EUROCLASSE

EuroclassR7490E

COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
288 8/2 -> 112/2 Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2 172880001



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Non propagation de l’incendie NF C 32-070 2.2 (C1)
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3
Faible toxicité IEC 60754-1 / EN 50267-1
