ib1386

Baie de brassage | HEMERA

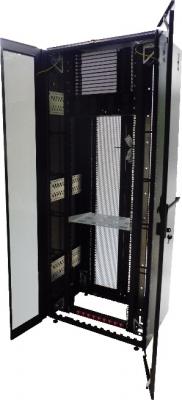

Baie de brassage 42U 600x800 équipée d'un rail pour fixation des tiroirs optiques de type iTOMs

Avantages

Baie équipée d'un troisième rail vertical pour la fixation des têtes de câbles iTOMs

Photo non contractuelle: les tiroirs sont à approvisionner en complément

Application

La baie structure les réseaux et centralise les équipements actifs et optiques de 19’’pouces comme les iTOMs de la solution HEMERA.
La gestion est aisée pour les cordons optiques grâce au cheminent latéral et aux résorbeurs horizontaux (option).

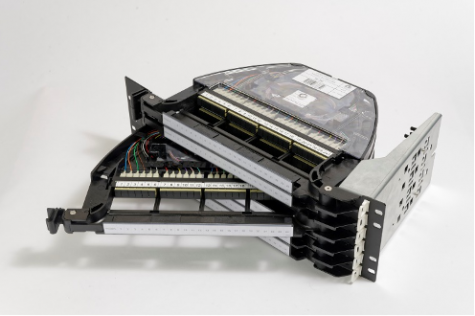

L’usage des iTOMs est recommandé pour le branchement et le brassage des fibres.
Les ouïes d’aération sur les portes arrières type saloon permettent d’avoir une convection naturelle améliorée.
La baie peut accueillir sur son flanc gauche jusqu’à 42 câbles optiques en entrant par le bas ou par le haut.
Et elle accepte les éléments d’arrimage type BEC.
Deux larges passe-câbles à balais se trouvent dans le haut de la baie.
Tous les éléments métalliques sont précâblés pour une mise à la Terre rapide.
En pied de baie, on trouve un bandeau de 8 prises pour alimenter électriquement les équipements actifs. Un plateau offre un support rigide pour la pose d’appareil de mesures, de routeurs… par exemple.
Les vitres sur les portes avant servent à visualiser les équipements et leur activité sans avoir besoin d’ouvrir la baie.
L’ensemble est sécurisé avec des verrous à clé.



Caractéristiques



GÉNÉRALES

Désignation

Unité

Valeurs

Hauteur

U

42

Toit



2 passages passes-fils à balais côté gauche

et 2 passages prédécoupés côté droit

Portes avant



Vitrées et équipées d’un verrou à clé

Portes arrière



Ajourées et équipées d’un verrou à clé

Flancs amovibles



Oui et équipés de verrous à clé

Platine d’arrimage de câbles

pce

3 et jusqu’à 42 câbles

Dimensions (HxPxL)

mm

2000 x 600 x 800

Température d’utilisation

°C

-25 / +70

Matériaux



Acier/ polycarbonate chargé fibres de verre et verre

Couleur



RAL 7021 (noir)

Produits de la gamme

Désignation

Référence

BAIE HEMERA 42U 2000x600x800

IB1386
