SYT2 FIREPROTECT

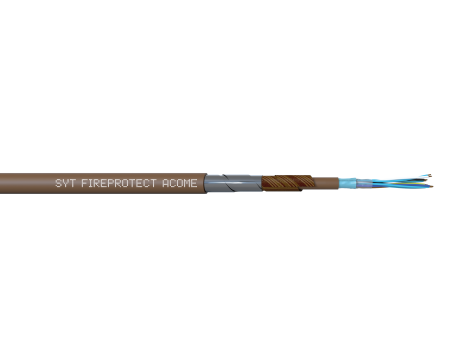

SYT2 FIREPROTECT ARMÉ LSOH-FR
SYT

  • SYT2 FIREPROTECT
  • Armé
  • Gaine Marron LSOH
  • Cca

Avantages

  • Protection au feu améliorée Euroclasse Cca
  • Gaine LSOH-FR à faible dégagement de fumées
  • Renforcés par une armure métallique

Application

  • Destinés aux bâtiments type ERP (gares ferroviaires, hôpitaux)
  • Idéal pour des transmissions numériques ou analogiques jusqu'à 2 MHz

Caractéristiques

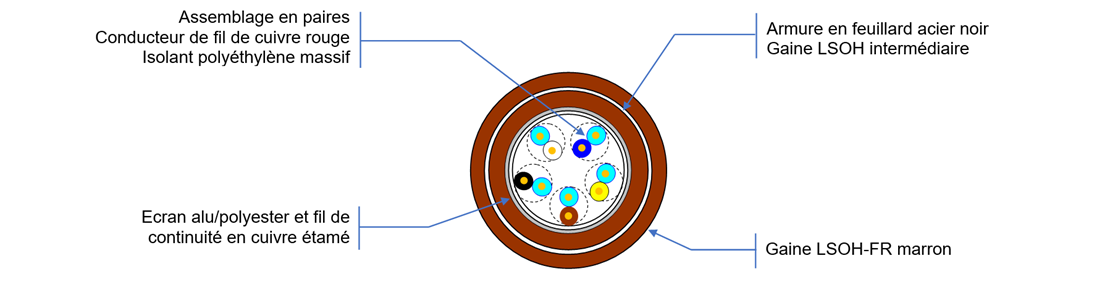

Vue de coupe SYT2 FIREPROTECT Armé



GENERALE
Diamètre cuivre Référence Code EAN Nombre de paires Diamètre maxi (mm) Masse nominale du câble (kg/km) Rayon de courbure statique mini (mm) Rayon de courbure dynamique (mm) Tension en traction maxi (kg)
SYT2 FIREPROTECT ARME 5
AWG 24 R7531A 3700223638468 5 12.00 207 180 240 75

AWG 24

 R7532A 3700223638475 10 14.00 254 210 280 135
AWG 24 R7533A 3700223638482 15 14.50 302 218 290 160
AWG 24 R7534A 3700223638499 30 18.00 435 278 370 255
AWG 24 R7535A 3700223638512 56 21.50 629 323 430 400
AWG 24 R7536A 3700223638529 112 27.00 980 405 540 660
SYT2 FIREPROTECT ARME 8
AWG 20 R7557A 3701581508905 5 11.50 139 173 230 90
AWG 20 R7558A 3701581508912 3 13.00 183 195 260 125
AWG 20 R7537A 3700223638536 5 14.50 290 218 290 150
AWG 20 R7538A 3700223638543   17.00 397 255 340 290
AWG 20 R7539A 3700223638550 15 18.50 483.5 278 370 305
AWG 20 R7540A 3700223638567 30 23.00 756 345 460 480
AWG 20 R7541A 3700223638574 56 29.50 1157 443 590 760
AWG 20 R7542A 3700223638581 112 37 1922 548 730 1350

Longueurs disponibles à la coupe (mini 100m)

GÉOMETRIQUES
Caractéristiques Valeurs
SYT2 FIREPROTECT ARME 5 SYT2 FIREPROTECT ARME 8
Diamètre conducteur AWG 24 AWG 20
Diamètre fil isolé (mm) 0.90 1.40



ÉLECTRIQUES A 20°C
Caractéristiques Valeurs
SYT2 FIREPROTECT ARME 5 SYT2 FIREPROTECT ARME 8
Résistance linéique (Ω/km)  < 96.0 < 37,5
Affaiblissement linéique à 2 MHz (dB/km) < 42 < 35
Impédance caractéristique à 1 MHz (W) 100 ± 20
Paradiaphonie à 2 MHz (dB) > 40
Résistance d’isolement (MΩ.km) > 1500
Capacité linéique (nF/km) < 80
Tenue en température -25°C à +75°C



COULEURS

Paires

Couleur du fil isolé

Fil 1

Fil 2

   1 *

Bleu-clair

Blanc

    2 **

Bleu-clair

Bleu

3

Bleu-clair

Jaune

4

Bleu-clair

Marron

5

Bleu-clair

Noir

6

Bleu-clair

Rouge

7

Bleu-clair

Vert

8

Gris

Blanc

9

Gris

Bleu

10

Gris

Jaune

11

Gris

Marron

12

Gris

Noir

13

Gris

Rouge

14

Gris

Vert

15

Orange

Blanc

Pour les câbles ≥ 30 paires, la gamme est répétée autant de fois que nécessaire.

Les faisceaux sont repérés par guirlandages : Blanc, Bleu, Jaune, Marron, Noir, Rouge, Vert, Violet



Cas particulier des câbles à une paire et deux paires :



Paire 1

Paire 2

   * Câble à une paire

Blanc

 Rouge





** Câble à deux paires

Blanc

 Rouge

Bleu clair

 Bleu



Normes et standards

RÉGLEMENTATIONS
  • UTE C 93529-2
  • ROHS 2011/65/CE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU
Type Euroclasse Normes  Déclaration de performance
SYT2 FIREPROTECT+ ARME Cca-s1a,d1,a1 IEC 60332-1
EN 50399
IEC 60754-2
EN 61034		 18SYT0008

Nous consulter pour les applications non couvertes par le règlement des produits de construction (ex : centrales nucléaires).

Une attestation de conformité C1* suivant la NF C32-070 2.2 5 (pour les modèles allant du 5P au 56P) peut être disponible sur demande.

*C1 : ls essais sont réalisés en interne par notre laboratoire accrédité COFRAC
