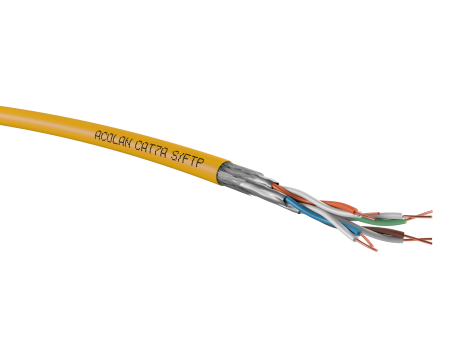

CAT7A SFTP R8481A

Catégorie 7a S/FTP
ACOLAN CUIVRE

  • S/FTP Catégorie 7a
  • 1500 MHz
  • Gaine orange LSOH-FR
  • Dca

Avantages

  • Câbles compatibles PoE, PoE+,UPoE, 4PPoE (PoE++)
  • Large gamme de conditionnements
  • Performances garanties par un tiers (certificats Delta, EC Verified)

Application

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe FA pour les applications 10G BASE-T
  • Caractérisés jusqu’à une fréquence de 1500 MHz

Caractéristiques

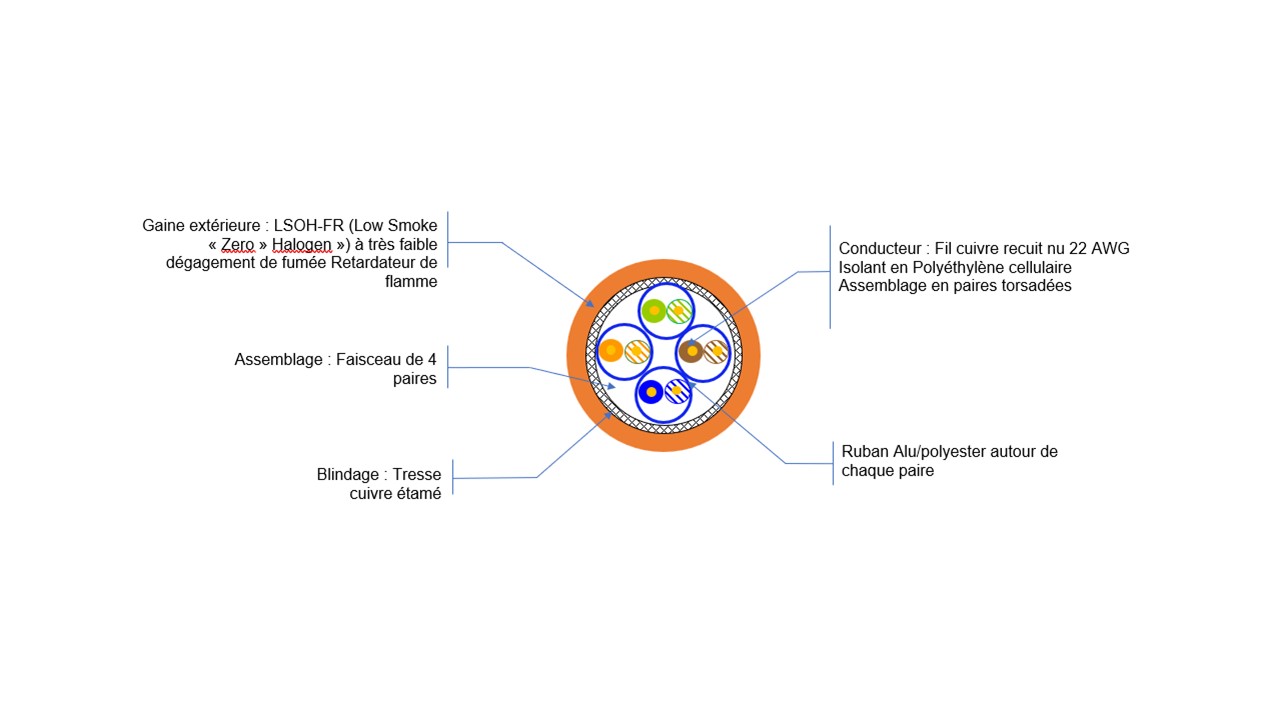

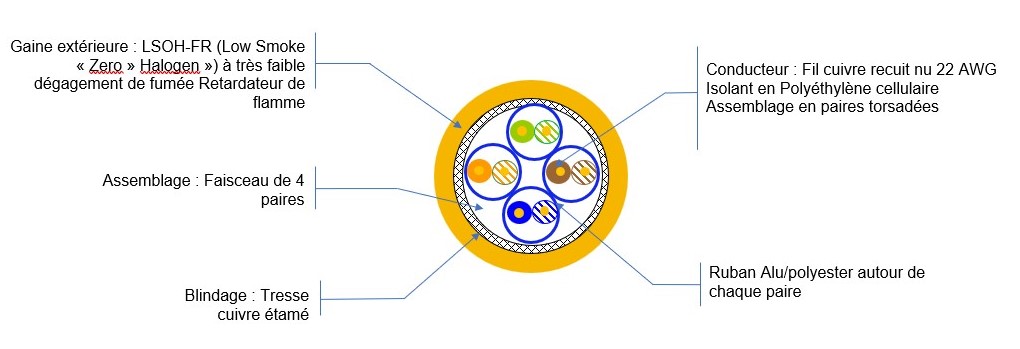

VUE COUPE SFTP CAT7A Orange Dca



GÉNÉRALES
Désignation ACOLAN  Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
1500 SF-S 4P LSOH-FR R8481A Jaune (RAL 1021) 7.70 57 521 0,145 125
1500 SFD-S 2x4P LSOH-FR R8482A Jaune (RAL 1021) 7.90 x 16 124 1169 0,325 250



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 70 mm
Statique (posé) ≥ 35 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



TRANSMISSION
Fréquence (MHz)    4 10 20 62.5 100 250 300 600 1000 1200 1500**
Affaiblissement (dB/100m)  Valeurs typiques 3.4 5.2 7.4 13.4 16.8 27.4 30 43.0 57.8 64.0 73.0
Imposition (max)* 3.7 5.8 8.2 14.6 18.5 29.7 32.7 47.1 61.9   -
Next (dB)  Valeurs typiques 100 100 100 100 100 92 90 87 85 83 80
Imposition (min)* 75 75 75 75 73 67 66 61 58   -
PS Next (dB)  Valeurs typiques 97 97 97 97 97 89 87 84 82 80 77
Imposition (min)* 75 75 75 73 70 64 63 58 55   -
ELFEXT (dB/100 m)  Valeurs typiques 90 90 85 84 80 72 69 61 56 53 50
Imposition (min)* 78 74 68 58 54 46 44 38 34   -
PS ELFEXT (dB/100 m)  Valeurs typiques 87 87 82 81 77 69 66 58 53 50 47
Imposition (min)* 75 71 65 55 51 43 41 35 31   -
Return Loss (dB)  Valeurs typiques 26 28 28 28 26 24 22 19 18 18 17
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 17.3 15.1   -

* Catégorie 7a selon IEC 61 156-5  2nd éd. ** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 120 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1200 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 85 dB TYPE 1
Impédance de transfert à     1 MHz ≤  10  mΩ / m GRADE 1
à   10 MHz ≤  10 mΩ / m
à   30 MHz ≤   20 mΩ / m
à 100 MHz ≤   30 mΩ / m
Classe de séparation selon EN 50174-2 ‘’d’’



Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R8481A-RB200 Boîte de 200 m 13.9 kg 3700223648375 18 boîtes 265 kg 3700223648368
R8481A-T500 Touret KL de 500 m 31 kg 3700223642267 12 tourets 389 kg 3700223642274
R8481A-T1000 Touret XL de 1000 m 62 kg 3700223644384 4 tourets 262 kg 3700223644377
2 x4P LSOH-FR R8482A-T500 Touret XL de 500 m 67 kg 3700223644278 4 tourets 282 kg 3700223644285









Normes et standards

GÉNÉRALE

logos cables de france    logo poe ready    logo ce    EC



Applications

  • IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5  /  EN 50288-9-1

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P Dca-s2,d2,a1 IEC 60332-1, EN 50399,  IEC 60754-2 20SFTP018
2x4P 20SFTP019

Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
