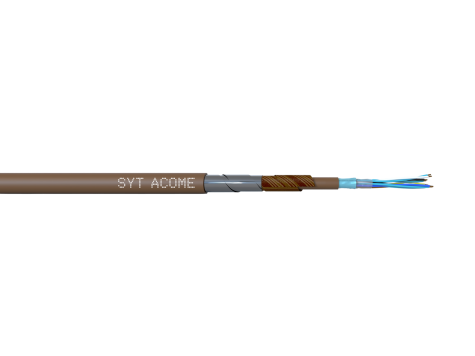

SYT1B FIREPROTECT LSOH-FR
SYT
- SYT1B FIREPROTECT
- AWG20
- Gaine Marron LSOH
- Cca
Avantages
- Protection au feu Euroclasse Cca
- Gaine LSOH-FR à faible émission de fumées et zéro halogène
- Particulièrement adapté pour une utilisation à l'intérieur du bâtiment
Application
- Destiné aux applications qui nécessitent des protections renforcées vis à vis des perturbations électromagnétiques
- Idéal pour des transmissions numériques ou analogiques jusqu'à 2 MHz comme ADSL, RNIS
Caractéristiques
GENERALE
| Diamètre cuivre | Référence | Code EAN | Nombre de paires | Diamètre maxi (mm) | Masse nominale du câble (kg/km) | Rayon de courbure statique mini (mm) | Rayon de courbure dynamique mini (mm) | Tension en traction maxi (kg) |
| SYT1B FIREPROTECT | ||||||||
| AWG 20 | R7338A | 370158150 | 2 | 7.60 | 55 | 76 | 115 | 62 |
| AWG 20 | R7339A | 370158150 | 3 | 8.20 | 65 | 82 | 125 | 74 |
| AWG 20 | R7340A | 370158150 | 5 | 9.60 | 95 | 96 | 145 | 100 |
| AWG 20 | R7341A | 370158150 | 10 | 12.00 | 172 | 120 | 180 | 171 |
| AWG 20 | R7342A | 370158150 | 15 | 14.50 | 245 | 145 | 220 | 226 |
Longueurs disponibles à la coupe (mini 100m)
GÉOMETRIQUES
| Caractéristiques | Valeurs |
| SYT1B FIREPROTECT | |
| Diamètre conducteur | AWG 20 |
| Diamètre fil isolé (mm) | 1.40 |
ÉLECTRIQUES A 20°C
| Caractéristiques | Valeurs |
| SYT1B FIREPROTECT | |
| Résistance linéique (Ω/km) | < 37,5 |
| Affaiblissement linéique à 2 MHz (dB/km) | < 60 |
| Impédance caractéristique à 1 MHz (W) | 70 ± 20 |
| Paradiaphonie à 2 MHz (dB) | > 50 |
| Résistance d’isolement (MΩ.km) | > 1500 |
| Capacité linéique (nF/km) | < 100 |
| Tenue en température | -25°C à +75°C |
COULEURS
|
Paires |
Couleur du fil isolé |
|
|
Fil 1 |
Fil 2 |
|
|
1 |
Bleu-clair |
Blanc |
|
2 ** |
Bleu-clair |
Bleu |
|
3 |
Bleu-clair |
Jaune |
|
4 |
Bleu-clair |
Marron |
|
5 |
Bleu-clair |
Noir |
|
6 |
Bleu-clair |
Rouge |
|
7 |
Bleu-clair |
Vert |
|
8 |
Gris |
Blanc |
|
9 |
Gris |
Bleu |
|
10 |
Gris |
Jaune |
|
11 |
Gris |
Marron |
|
12 |
Gris |
Noir |
|
13 |
Gris |
Rouge |
|
14 |
Gris |
Vert |
|
15 |
Orange |
Blanc |
Cas particulier des câbles à une paire et deux paires :
|
|
Paire 1 |
Paire 2 |
||
|
** Câble à deux paires |
Blanc |
Rouge |
Bleu clair |
Bleu |
Pour les câbles ≥ 30 paires, la gamme est répétée autant de fois que nécessaire.
Les faisceaux sont repérés par guirlandages : Blanc, Bleu, Jaune, Marron, Noir, Rouge, Vert, Violet
Normes et standards
RÉGLEMENTATIONS
Documents applicables :
- NF C 93-529-2
Conforme aux directives Européennes :
- ROHS 2011/65/UE
- REACH 1907/2006/EC
COMPORTEMENT AU FEU
EUROPE
| Type | Euroclasse | Normes | Déclaration de performance | ||
| SYT1B FIREPROTECT8 du 2P au 15P | Cca-s1,d2,a1 | IEC 60332-1 EN 50399 IEC 60754-2 |
25SYT0016 | ||
Hors-Europe
| Non propagateur de la flamme | IEC 60332-1 / EN 60332-1 |
| Faible opacité de fumées | IEC 61034-2 / EN 61034-2 |
| Faible corrosivité des gaz | IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3 |
| Faible toxicité | IEC 60754-1 / EN 50627-1 |
