PHOTO PRODUIT ACOME MBO RENFORCE

MBO RENFORCÉ ZH
ACOLAN OPTIQUE

  • Structure Serrée, intérieur / extérieur
  • 4 à 24 Fibres Optiques
  • OM2, OM3, OM4, OS2
  • Gaine verte, ZH renforcé armé fibre de verre
  • Cca

Avantages

  • Gamme universelle renforcée adaptée à tout type d’environnement
  • Dénudage rapide avec notre nouvelle Fibre serrée Rapid Strip (RS 900)
  • Design optimisé pour le montage de connecteur ou l’épissurage de la fibre
  • Indice Protection ACOME contre les rongeurs IPA : ✭✭✭✩✩ = Protection Renforcée

Application

  • Câbles de données à très haut débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales.
  • Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Public (ERP).
  • Marquage : ACOLAN MBO RFD ZH - nombre et type de fibres - réf produit – Euroclasse – JJ/MM/AA hh :mm + métrique

Caractéristiques

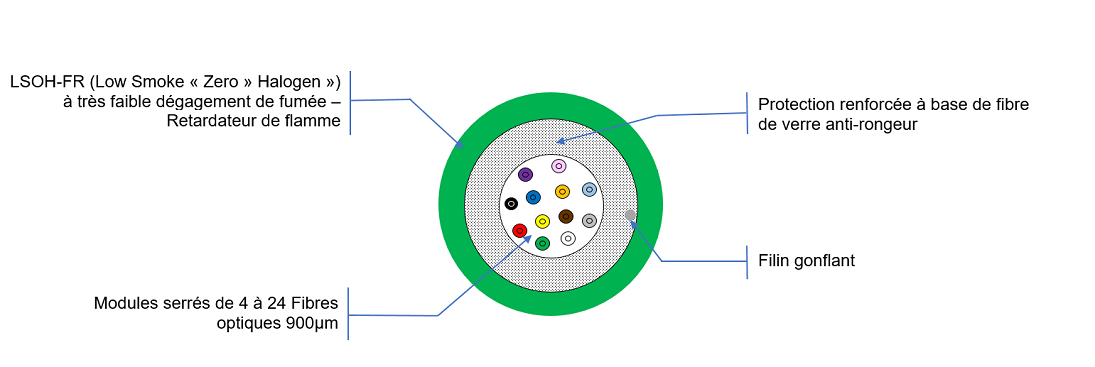

Vue de coupe MBO RENFORCE ZH

GÉNÉRALES
Caractéristiques Valeurs
  MBO 4 fibres MBO 6 fibres MBO 8 fibres MBO 12 fibres MBO 24 fibres
Z1406A Z1409A Z1410A
Gamme de température Transport et stockage -40°C à + 70°C
Installation -5°C à + 50°C
Fonctionnement -30°C à + 70°C
Traction maximale (N) 1500 2500
Résistance à l'écrasement (N/10cm) 3000
Rayon de courbure mini (mm) 10 x diamètre du câble
Conditionnement standard Tourets 2100m
Epaisseur nominale de la gaine (mm) 1,5
Diamètre nominal du câble (mm) 9 10,5 11,5
Poids nominal (kg/km) 73 75 80 102 120

Câbles fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit

COULEURS
Bleu Orange Vert Marron Gris Blanc Rouge Noir Jaune Violet Rose Turquoise

Les fibres optiques n°13 à 24 sont repérées par une marque noire (l’isolant de la fibre noire est remplacé par le vert foncé).



Produits de la gamme

Contenance câble Multimode 50/125 OM2  Multimode 50/125 OM3  Multimode 50/125 OM4  Single mode 9/125 (UIT-T G.652.D) OS2
4 fibres B1208A B1213A B1218A B1223A
6 fibres B1209A B1214A B1219A B1224A
8 fibres B1210A B1215A B1220A B1225A
12 fibres B1211A B1216A B1221A B1226A
24 fibres B1212A B1217A B1222A B1227A



Normes et standards

GÉNÉRALE

logos cables de france     logo reach      logo ce

  • Câble et fibres : EN 60793 / EN 60794
  • Systèmes de câblage : EN 50173-1 / ISO 11801
  • Applications : IEEE 802.3 10M to 10Gbit  / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI)  ATM (155, 622, …)
COMPORTEMENT AU FEU
Nombre de fibres Euroclasse Numéro de déclaration de performance Normes Normes hors Europe
4 à 24 fibres Cca-s1a,d1,a1 17MBO0004

IEC 60332-1

EN 50399

IEC 60754-2

IEC 61034

IEC 60332-1 (Non propagateur de la flamme)

IEC 60754-2 (Faible corrosivité des gaz)

IEC 60754-1 (Faible toxicité)

IEC 60332-3-24 (3C)* (Non propagation de l’incendie )

Nous consulter pour les applications non couvertes par le règlement des produits de construction (ex : centrales nucléaires), l’attestation de conformité C1* (NF C32-070 2.2 essai 2) peut être disponible sur demande.

*3C et C1 : les essais sont réalisés en interne par notre laboratoire accrédité COFRAC
