Tiroir optique
ACOLAN OPTIQUE
- Tiroir optique coulissant 12, 24 et 48 Fibres Optiques
- Raccords SC Simplex/Duplex ou LC Duplex
- Avec ou sans pigtails
Avantages
- Facilité d’ouverture
- Pigtail assemblé et prêt à être soudé (dénudé à l’extrémité en 250 microns dans la cassette)
- Léger, résistant et ergonomique
- 100% polycarbonate renforcé fibres de verre
Application
- Le tiroir optique coulissant destiné au raccordement des câbles à fibres optiques
- Adapté au raccordement par épissurage ou au raccordement direct
- Maintenance simplifiée
- Pré-équipé de raccords seuls ou avec pigtails pour un gain de temps à l’installation
Caractéristiques
|
CARACTÉRISTIQUES |
||||||
|
DÉSIGNATION |
UNITÉ |
Raccords SC |
Raccords SC + pigtails SC |
Raccords LC |
Raccords LC + pigtails LC |
|
|
Hauteur |
1 U |
|||||
|
Capacité |
12, 24 ou 48 Fibres |
|||||
|
Cassette |
12 épissures |
- |
1 |
- |
1 |
|
|
24 épissures |
- |
2 |
- |
2 |
||
|
Entrée de câble(2) |
2 entrées de chaque côté à l’arrière |
|||||
|
Presse étoupe |
PG 13.5 |
|||||
|
Fixation du tiroir |
4 écrous cage + 4 vis |
|||||
|
Diamètre max. de câble |
mm |
12 |
||||
|
Dimensions (HxPxL) hors-tout |
mm |
44 x 229 x 483 (19”) / 533 (ETSI) |
||||
|
Distance face avant / montant |
mm |
27 / 102 |
||||
|
Poids |
Kg16 |
1,4 |
||||
|
Température d’utilisation |
°C |
-25 / +70 |
||||
|
Matériau |
polycarbonate chargé fibres de verre |
|||||
|
Couleur |
RAL 9005 (noir) |
|||||
Produits de la gamme
|
Raccordement |
Fibre |
Capacité fibre |
Référence |
Produit |
| Raccords SCA Simplex | OS2 (G652D) | 12 | TBD | Tiroir optique 12 fo OS2 monomode équipé de 12 raccords SCA Simplex |
| 24 | TBD | Tiroir optique 24 fo OS2 monomode équipé de 24 raccords SCA Simplex | ||
|
Raccords SC Duplex |
OM3/OM4 |
12 |
IB1425 |
Tiroir optique 12 fo OM4 compatible OM3 multimode équipé de 6 raccords SC Duplex |
|
24 |
IB1426 |
Tiroir optique 24 fo OM4 compatible OM3 équipé de 12 raccords SC Duplex |
||
|
OS2 (G652D) |
12 |
IB1433 |
Tiroir optique 12 fo OS2 monomode équipé de 6 raccords SC Duplex |
|
|
24 |
IB1434 |
Tiroir optique 24 fo OS2 monomode équipé de 12 raccords SC Duplex |
||
|
Raccords SC Duplex + pigtails |
OM3/OM4 |
12 |
IB1427 |
Tiroir optique 12 fo OM4 compatible OM3 multimode équipé de 6 raccords SC Duplex + 12 pigtails et d'une cassette de protection d'épissures |
|
24 |
IB1428 |
Tiroir optique 24 fo OM4 compatible OM3 multimode équipé de 12 raccords SC Duplex + 24 pigtails et d'une cassette de protection d'épissures |
||
|
48 |
IB1444 |
Tiroir optique 48 fo OM4 compatible OM3 multimode équipé de 24 raccords SC Duplex + 48 pigtails et d'une cassette de protection d'épissures |
||
|
OS2 (G652D) |
12 |
IB1435 |
Tiroir optique 12 fo OS2 monomode équipé de 6 raccords SC Duplex + 12 pigtails et d'une cassette de protection d'épissures |
|
|
24 |
IB1436 |
Tiroir optique 24 fo OS2 monomode équipé de 12 raccords SC Duplex + 24 pigtails et d'une cassette de protection d'épissures |
||
|
48 |
IB1445 |
Tiroir optique 48 fo OS2 monomode équipé de 24 raccords SC Duplex + 48 pigtails et d'une cassette de protection d'épissures |
||
| Raccords SCA Duplex + pigtails | OS2 (G652D) | 12 | TBD | Tiroir optique 12 fo OS2 monomode équipé de 6 raccords SCA Duplex + 12 pigtails et une cassette de protection d'épissures |
| 24 | TBD | Tiroir optique 24 fo OS2 monomode équipé de 12 raccords SCA Duplex + 24 pigtails et une cassette de protection d'épissures | ||
|
Raccords LC Duplex |
OM3/OM4 |
12 |
IB1429 |
Tiroir optique 12 fo OM4 compatible OM3 multimode équipé de 6 raccords LC Duplex |
|
24 |
IB1430 |
Tiroir optique 24 fo OM4 compatible OM3 équipé de 12 raccords LC Duplex |
||
|
OS2 (G652D) |
12 |
IB1437 |
Tiroir optique 12 fo OS2 monomode équipé de 6 raccords LC Duplex |
|
|
24 |
IB1438 |
Tiroir optique 24 fo OS2 monomode équipé de 12 raccords LC Duplex |
||
|
Raccords LC Duplex + pigtails |
OM3/OM4 |
12 |
IB1431 |
Tiroir optique 12 fo OM4 compatible OM3 multimode équipé de 6 raccords LC Duplex + 12 pigtails et d'une cassette de protection d'épissures |
|
24 |
IB1432 |
Tiroir optique 24 fo OM4 compatible OM3 multimode équipé de 12 raccords LC Duplex + 24 pigtails et d'une cassette de protection d'épissures |
||
|
48 |
IB1447 |
Tiroir optique 48 fo OM4 compatible OM3 multimode équipé de 24 raccords LC Duplex + 48 pigtails et d'une cassette de protection d'épissures |
||
|
OS2 (G652D) |
12 |
IB1439 |
Tiroir optique 12 fo OS2 monomode équipé de 6 raccords LC Duplex + 12 pigtails et d'une cassette de protection d'épissures |
|
|
24 |
IB1440 |
Tiroir optique 24 fo OS2 monomode équipé de 12 raccords LC Duplex + 24 pigtails et d'une cassette de protection d'épissures |
||
|
48 |
IB1448 |
Tiroir optique 48 fo OS2 monomode équipé de 24 raccords LC Duplex + 48 pigtails et d'une cassette de protection d'épissures |

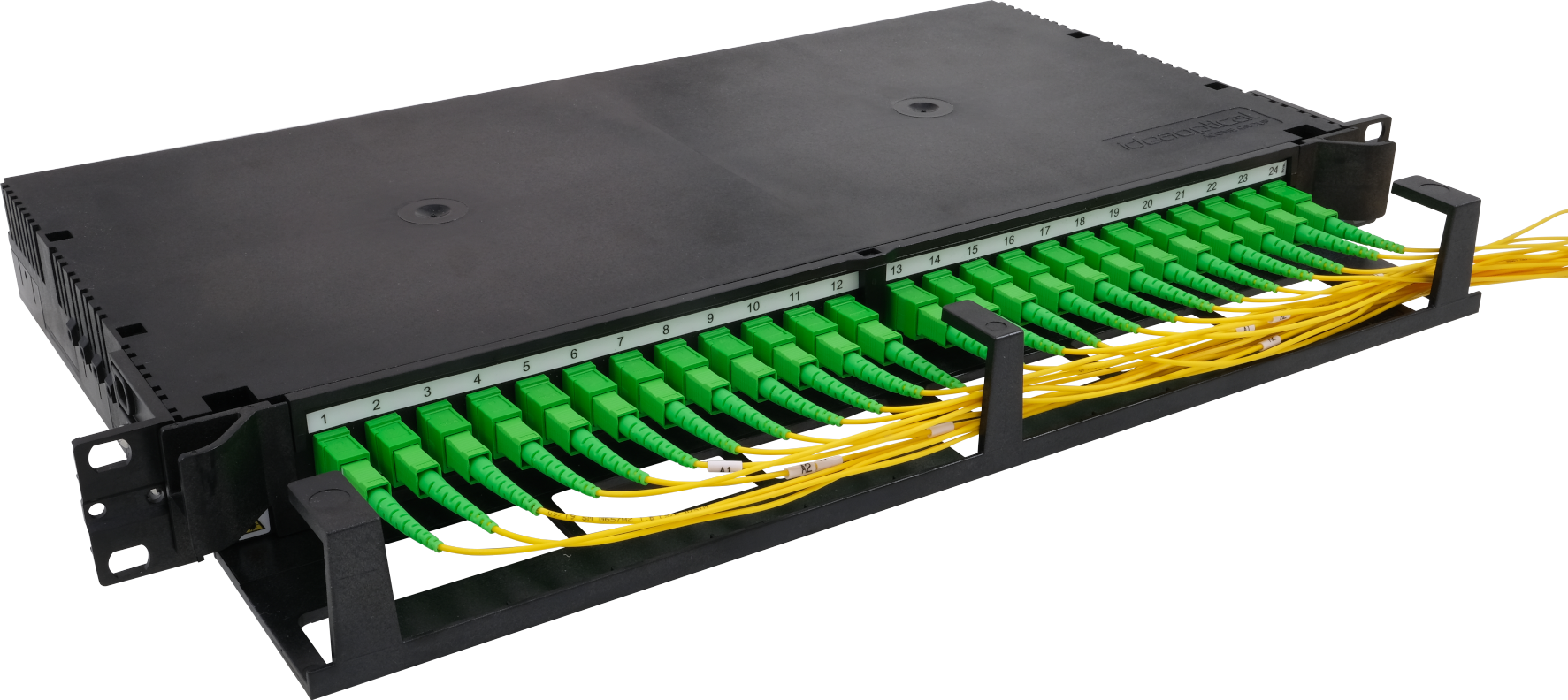

Complétez votre tiroir optique avec notre guide cordon 1U référence IB1441, l’accessoire pratique !
| ACCESSOIRES | |
| DESIGNATION | CODE ARTICLE |
| RANGE CORDONS Tiroir optique 1U Polycarbonate | IB1441 |
