M5333Z

M5333Z | HYPERCELL

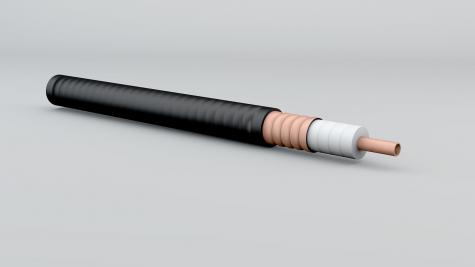

Câble HPL 3/8XF HFR LSOH

Avantages

  • Large bande
  • Excellent VSWR
  • Faîble PIM

Application

Réseaux Mobiles

Caractéristiques

Conducteur Intérieur:

Aluminium cuivré  2.76 mm

Diélectrique: PE expansé  7.3 mm
Conducteur intérieur: Tube de cuivre annelé  8.0 mm
Gaine: PE Noir 10.10 mm
Marquage à l'encre: ACOME HYPERCELL COAX HPL 50-3/8XF EXTRA FLEXIBLE M5437 (RG8U) LOT X lot N°( +Marquage métrique)





MÉCANIQUES
  • Rayon de courbure:

Opération:50mm-Min

Installation:25mm-Min

  • Résistance à la traction: 700/500N -Max
  • Poids: 109kg/km
ENVIRONNEMENTALES
  • Température d'utilisation: -40-+85℃
  • RoHS: Oui



COULEURS

Noire



ÉLECTRIQUES
  • Impédance: 50Ω
  • Return loss (Cordon L= 3 m):
  • ≤ -26.5  30-1000MHz
  • ≤ -21  1000-2700MHz
  • ≤ -18  3000-3800MHz
  • Capacité: 78 pF/m
  • Velocité: 85%
  • Constante diélectrique: 1.38
  • Efficacité d'écran: > 85 dB
  • Fréquence d'utilisation: ≤ 12 GHz
  • Puissance nominale de crête: 8.4 kW
  • Tension d'utilisation: 0.9kV RMS
  • Résistance d'Isolation:≥ 10000MΩ.km
  • Résistance linéique :
  • Conducteur intérieur ≤ 4.75 Ω/km
  • Conducteur extérieur ≤ 8.30 Ω/km


+Attenuation cable coax antenna line et faisceau hertzien.docx/M2930Z

Produits de la gamme

AST-M5332Z









Normes et standards

GÉNÉRALES

IEC 60096-0-1
IEC 61196-1
IEC 60966-1

EUROCLASSE

EN 50575
B2ca-s1a,d1,a1

RESISTANCE AU FEU

NFC 32070 2.2 /RATP K26
IEC 60754-2 / NFC20-454
IEC 61034
EN 45545-2, NFF 16101

Préconisations

STOCKAGE & INSTALLATION
  • Température:
  • Installation: -20-+60℃
  • Stockage: -70-+85℃
  • Respecter les rayons de courbure minimum lors de l'installation



RECOMMENDATIONS

Pour optimiser  les performances de transmission, préférer les connecteurs et accesoires ACOME HYPERCELL
