Connector

C0090E
HYPERCELL

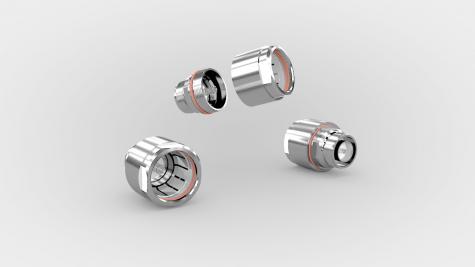

Adaptateur HPL Din femelle / N femelle

Avantages

  • Large bande
  • Excellent VSWR
  • Faîble PIM

Application

Réseaux Mobiles

Caractéristiques

Conducteur Intérieur:

Bronze argenté
Diélectrique: PTFE
Corps: Laiton revêtu d'alliage de cuivre
Ecrou de serrage et accouplement: Laiton nickelé
Etanchéité: Joints silicônes





MÉCANIQUES
  • Couple d'accouplement:

N:2.5 N.m

DIN:30 N.m

Poids: 52.3g

ENVIRONNEMENTALES
  • Température d'utilisation: -40-+85℃
  • Etanchéité: IP68
  • RoHS: Oui



COULEURS

Argent



ÉLECTRIQUES
  • Impédance: 50Ω

VSWR:
≤ 1.1  DC-3GHz;
≤ 1.2  3-4GHz
PIM: ≤-160dBc;
Tension d'utilisation (au niveau de la mer) 1500V eff/50Hz
Résistance d'Isolation:≥ 5000MΩ
Résistance de contact：

  • N ：

Conducteur intérieur：≤ 1.5 mΩ
Conducteur extérieur：≤ 1.0 mΩ

  • Din ：

Conducteur intérieur：≤ 0.4 mΩ
Conducteur extérieur：≤ 1.5 mΩ

Produits de la gamme

AST-C0090E









Normes et standards

GÉNÉRALES

IEC 61169

Préconisations

STOCKAGE & INSTALLATION
  • Température:
    Installation: -25-+55°C
    Stockage: -50-+85°C



RECOMMENDATIONS

Suivre les instructions de mise en œuvre avant d'installer ce connecteur sur le câble.
