M5765Z

M5765Z | HYPERCELL

Référence : M5765Z

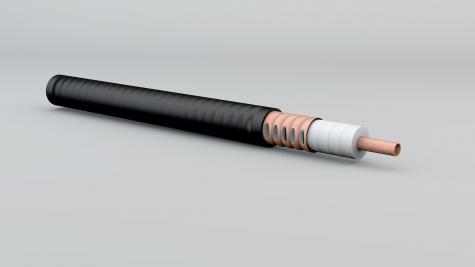

Câble HPL 1/2RM HFR LSOH

Avantages

  • Large bande
  • Excellent VSWR
  • Faîble PIM

Application

Réseaux Mobiles

Caractéristiques

Conducteur Intérieur:

Aluminium cuivré

Diélectrique: Foam PE
Conducteur extérieur: Corrugated copper Holes milled in the top of corrugation of the Conducteur extérieur
Fire berrier: Mica tape
Jacket: HFR LSOH





MÉCANIQUES
  • Rayon de courbure:
  • Fonctionnement:125mm-Min;
  • Installation:70mm-Min;
  • Traction: 1100N -Max
  • Poids: 244 kg/km
ENVIRONNEMENTALES
  • Température d'utilisation: -40-+85℃
  • RoHS: Oui



COULEURS

Argent



ÉLECTRIQUES
  • Impédance: 50Ω
  • Return loss:

≤ -19.1 100-2700MHz
Tension d'utilisation: 1.6kV RMS
Résistance d'Isolation:≥ 10000MΩ

Produits de la gamme

AST-M5765Z









Normes et standards

GÉNÉRALES

IEC 61196-1

EUROCLASSE

EN 50575
B2ca-s1a,d1,a1


RESISTANCE AU FEU

IEC 60332-1
IEC 60754-2

Préconisations

STOCKAGE & INSTALLATION
  • Température:
    Installation: -10-+60°C
    Stockage: -40-+85°C



RECOMMENDATIONS

Pour optimiser  les performances de transmission, préférer les connecteurs et accesoires ACOME HYPERCELL
