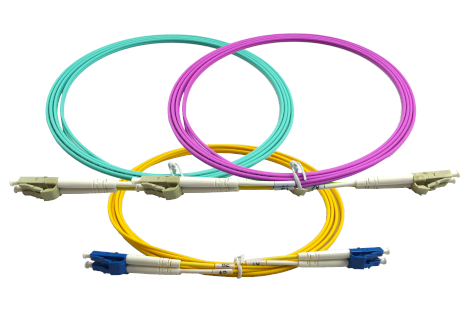

Photo produit ACOME cordon duplex

Cordons brassage optique
HEMERA

  • Cordon simplex / duplex
  • OM3, OM4, OM5 et G6572A
  • Gamme ROHS

Avantages

  • Faibles pertes d’insertion
  • Facilité d’installation
  • Fiche optique : SC et LC
  • Polissage : UPC et APC
  • Gaine LSZH

Application

  • Les cordons optiques sont destinés à brasser rapidement les ports optiques des différents équipements actifs vers les têtes de câble dans les répartiteurs et sous-répartiteurs
  • Ils peuvent également servir à relier directement le commutateur aux équipements terminaux

Caractéristiques

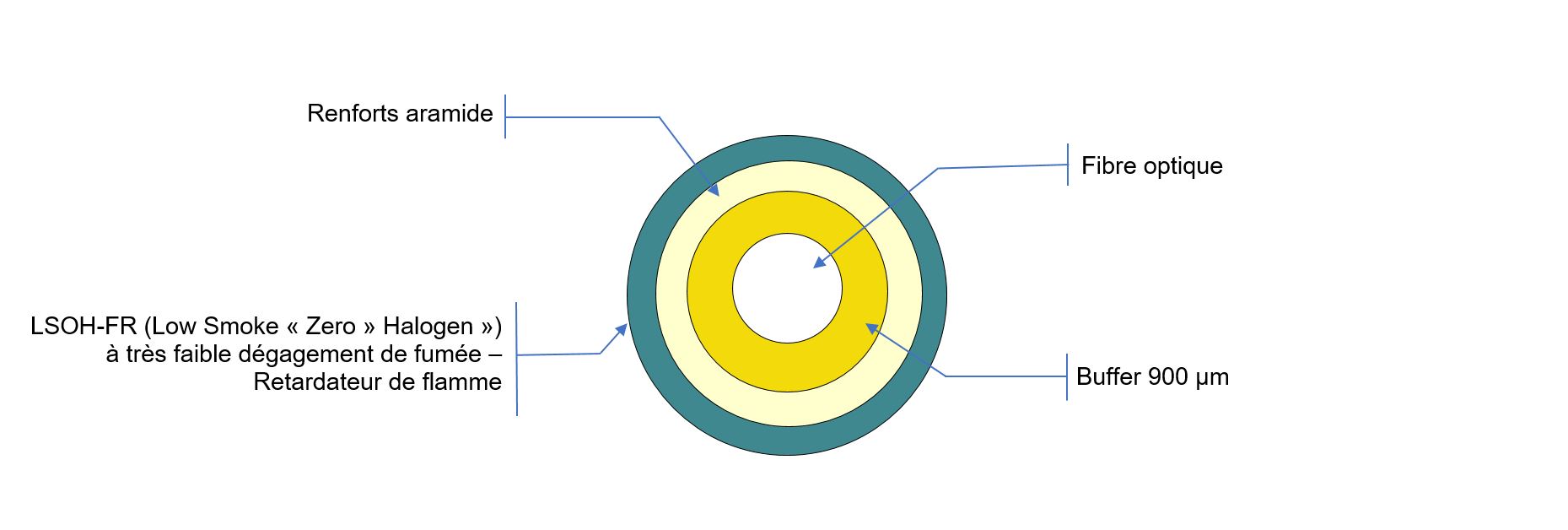

vue de coupe cordon de brassage optique

GÉNÉRALES
CARACTÉRISTIQUES UNITÉ DUPLEX SIMPLEX
Type de fibres disponibles   OM3 / OM4 / OM5 / G657A2
Diamètre du câble mm 4.2 x 2 2
Longueur du câble m 1, 2, 3, 4 et 5
Type de gaine   LSZH
Renforts   Aramide
Fiches   LC ou SC
Polissage   UPC ou APC
Perte d’insertion dB Typ. 0,2 max. 0,3
Réflectance dB >50 (UPC) ou >60 (APC) >30(PC)
Température d’utilisation °C - 25 / + 70 -25 / +70
Température de stockage °C - 40 / + 80 -

Résistance à la traction

Court / Long terme

 N 150 / 70 -

Résistance à l’écrasement

Court / Long terme

 N/100mm 500 / 100 -



Produits de la gamme

Longueur DUPLEX
OM3 2xLC/UPC - 2xLC/UPC OM4 2xLC/UPC - 2xLC/UPC OM5 2xLC/UPC - 2xLC/UPC G657A2 2xLC/UPC - 2xLC/UPC
Couleur de gaine Turquoise Magenta Vert Citron Jaune
1m IC6020-L100 IC6038-L100 IC6166-L100 IC5981-L100
2m IC6020-L200 IC6038-L200 IC6166-L200 IC5981-L200
3m IC6020-L300 IC6038-L300 IC6166-L300 IC5981-L300
4m IC6020-L400 IC6038-L400 IC6166-L400 IC5981-L400
5m IC6020-L500 IC6038-L500 IC6166-L500 IC5981-L500



Longueur SIMPLEX
G657A2  1xSC/APC - 1xSC/APC G657A2 1xSC/APC - 1xSC/APC G657A2 1xSC/APC - 1xSC/APC G657A2 1xSC/UPC - 1xSC/UPC G657A2 1xSC/APC - 1xSC/UPC
Couleur de gaine Jaune Blanc Vert Jaune Jaune
1m IC6022-L100 IC6065-L100 IC6066-L100 IC6043-L100 IC6082-L100
2m IC6022-L200 IC6065-L200 IC6066-L200 IC6043-L200 -
3m IC6022-L300 IC6065-L300 IC6066-L300 IC6043-L300 -
4m IC6022-L400 IC6065-L400 IC6066-L400 IC6043-L400 -
5m IC6022-L500 IC6065-L500 IC6066-L500 IC6043-L500 -
