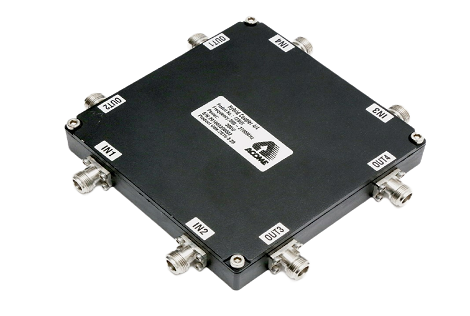

Coupleur Hybride | HYPERCELL

Coupleurs hybrides
HYPERCELL

  • Large bande de fréquence 698MHz - 3800MHz
  • 2 in/2 out ou 4 in/4 out
  • RoHS
  • Noir

Avantages

  • Large bande de fréquence
  • Faible return loss
  • Faible intermodulation

Application

  • Réseaux mobiles intérieurs
  • Combine les signaux et les transferts aux ports de sortie

Caractéristiques



GÉNÉRALES
CARACTÉRISTIQUES

VALEURS
Matériaux corps Alliage d'aluminium
Matériaux couvercle Alliage d'aluminium
Matériaux diélectrique Bronze argenté
Conducteur intérieur du connecteur Gaine thermo-rétractable
Conducteur extérieur du connecteur Laiton revêtu d'alliage de cuivre
Température d'utilisation -30 / +70 °C
Interfaces

N Femelle

4.3-10 Femelle
Etanchéité IP65



ÉLECTRIQUES
CARACTÉRISTIQUES 2 entrées / 2 sorties 4 entrées / 4 sorties
Plage de fréquence 698-3 800MHz
Impédance 50Ω
VSWR ≤1.25
Puissance moyen N Femelle 200 W
4.3-10 Femelle 300 W
PIM N Femelle

≤-153 dBc@2x43 dBm
4.3-10 Femelle ≤-160 dBc@2x43 dBm
Perte d'insertion 3.1±0.5dB ≤7.4dB
Degré d'isolation ≥23 dB



Produits de la gamme

INTERFACES COUPLEURS HYBRIDES
2 entrées / 2 sorties 4 entrées / 4 sorties
N Femelle C1857E C2252E
4.3-10 Femelle C2474E C2475E



Normes et standards

GÉNÉRALES
  • IEC60966-1
  • IEC-60529
