Câble LSOH

Câbles coaxiaux
HYPERCELL

  • Large bande
  • Gaine LSOH / HFR / MFR noire
  • Dca / Cca /B2ca

Avantages

  • Large bande
  • Excellent VSWR
  • Faible PIM

Application

  • Réseaux mobiles intérieurs
  • Installation facile

Caractéristiques

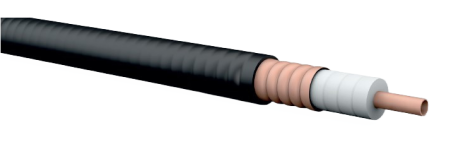

Vue de coupe câble coax

GÉNÉRALES
CARACTÉRISTIQUES 1/2" F 7/8" LA 1-1/4" LA
Matériaux du conducteur intérieur Tube de cuivre
Matériaux diélectrique Mousse de polyéthylène
Matériaux du conducteur extérieur Cuivre ondulé
Revêtement LSOH
Température d'utilisation -40 / +85°C
Température d'installation -20 / +60 °C
température de stockage -70 / +85 °C
Dimensions Conducteur intérieur 4.8 mm 9.25 mm 13.1 mm
Diélectrique 11.9 mm 22.4 mm 32.8 mm
Conducteur extérieur 13.7 mm 24.7 mm 35.7 mm
Gaine 16.0 mm 27.75 mm 40.2 mm



ÉLECTRIQUES
CARACTÉRISTIQUES 1/2" F 7/8" LA 1-1/4" LA
Impédance 50±1Ω
Return Loss 380 ~ 500 MHz ≤-24 dB
694 ~ 960 MHz ≤-26.5 dB
1 700 ~ 2 200 MHz ≤-24 dB
2 500 ~ 2 700 MHz ≤-23.5 dB
3 400 ~ 3 800 Mhz ≤-22 dB
Capacitance 76 pF/m 73.5 pF/m 76 pF/m
Intermodulation passive ≤-160 dBc
Vélocité 88% 90% 88%
Constante diélectrique 1.32 1.23 1.29
Efficacité de projection >120 dB
Fréquence de fonctionnement ≤8 GHz ≤5 GHz ≤3.4 GHz
Puissance nominal 40 kW 95 kW 181 kW
Tension d'utilisation 1.6 kV RMS 3 kV RMS

4.3 kV RMS
Résistance d'isolement >10 000 MΩ.km
Résistance DC Conducteur intérieur ≤1.60 Ω/km ≤1.60 Ω/km ≤1.10 Ω/km
Conducteur extérieur ≤3.30 Ω/km ≤1.78 Ω/km ≤0.80 Ω/km



MÉCANIQUES
 CARACTÉRISTIQUES 1/2" F 7/8" LA 1-1/4" LA
Emballage 250 ou 500m 500m 500m
Poids 229 kg/km 446 kg/km 952 kg/km
Résistance à la traction 1100 N - Max 1450 N - Max 2500 N - Max
Rayon de courbure Utilisation 125 mm - Min 250 mm - Min 380 mm - Min
Installation 70 mm - Min 120 mm - Min 200 mm - Min



Produits de la gamme

  FLEXIBLE SUPER FLEXIBLE EXTRA FLEXIBLE
1/4"F 3/8"F 1/2"F 7/8"LA 1-1/4"LA 1-5/8"LA 1/4"SF 3/8"SF 1/2"SF 1/4"XF 3/8"XF
LSOH Jacket M2932Z M2936Z M2831Z M5422Z M2938Z M2940Z M2931Z M5554Z M2830Z M5361Z M4235Z
HFR Jacket - - M5322Z M5323Z M5358Z - - - M5308Z M5332Z M5333Z
MFR Jacket - - M5884Z M5885Z M5886Z - - - - - -



Normes et standards

GÉNÉRALES
  • IEC 60096-0-1
  • IEC 61196-1
  • IEC 60966-1
EUROCLASSE
  • IEC 60332-1 / IEC 60332-3A
  • IEC 60754-1 / IEC 60754-2
  • IEC 61034
  • UTE 032063-2
  • NFC 32070.2.2
DOP
Correspondance des DOP FLEXIBLE SUPER FLEXIBLE EXTRA FLEXIBLE
1/2"F 7/8"LA 1-1/4"LA 1-5/8"LA 1/4"SF 3/8"SF 1/2"SF 1/4"XF 3/8"XF
LSOH Jacket M2831Z M5422Z M2938Z M2940Z M2931Z M2935Z M2830Z M5361Z M5435Z
HFR Jacket M5322Z M5323Z M5358Z - - - - - M5333Z
MFR Jacket M5884Z M5885Z M5886Z - - - - - -
