connecteur hypercell

Connecteurs

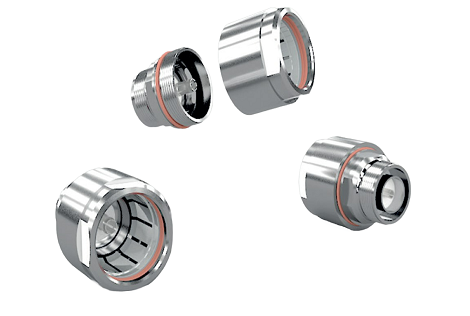

HYPERCELL

  • Connecteurs 2 pièces
  • N et 4.3-10 Male et Femelle
  • Droit ou coudé
  • RoHS

Avantages

  • Large bande
  • Excellent VSWR
  • Faible PIM

Application

  • Réseaux mobiles
  • Assemblage rapide, facile et fiable
  • Outils de préparation disponible

Caractéristiques



GÉNÉRALES
CARACTÉRISTIQUES VALEURS
Conducteur intérieur Bronze argenté
Diélectrique PTFE
Corps Laiton revêtu d'alliage cuivre
Ecrou de serrage  Laiton nickelé
Etanchéité Joints silicone
Couleur  Argent
Température d'utilisation  -40 / +85 °C
Température de stockage -50 / +85 °C
Température d'installation -25 / +55 °C
Etanchéité  IP68
Durabilité de l'interface  500 cycles



ÉLECTRIQUES
CARACTÉRISTIQUES VALEURS
Impédance 50+1Ω
PIM statique ≤-155dBc
PIM Dynamique ≤-145dBc
Résistance d'Isolation ≥ 5000MΩ
Tension d'utilisation (au niveau de la mer) 600, 1130, 1300, 1500, 1600V eff / 50Hz



Produits de la gamme

INTERFACES FLEXIBLES SUPER FLEXIBLE EXTRA FLEXIBLE
1/4"F 3/8" F 1/2" F 7/8" LA 1-1/4" LA 1-5/8" LA 1/4" SF 3/8" SF 1/2" SF 1/4" XF 3/8" XF
N Femelle C0056E C0062E C0059E C0657E C0057E C0067E C0038E C4271E C0044E C1048X C0327X
N Mâle C0066E C0064E C0375E C0656E C0058E C0068E C0036E C2863E C0042E C0288X C0045X
N Mâle coudé C0065E C0063E C0060E C1055E C1056E C1057E C0037E C4272E C0043E C0324X C0326X
4.3-10 Mâle C4084E - C2354E C2421E C2759E - C5755E - C2276E - -
4.3-10 Femelle - - C2355E C2279E C2664E - - - C2418E - -
4.3-10 Mâle coudé - - C2419E C2422E C4087E - C5756E - C2420E - -
outil de préparation - - C1574X C0351X C0352X C0353X C0233X C0234X C1573X - -



ADAPTATEUR

N Mâle - N Mâle

 N Femelle - N Femelle N Mâle coudé - N Femelle 4.3-10 Femelle - N Femelle 4.3-10 Femelle - N Mâle
C0095E C0094E C0097E C2946E C2945E
N Mâle coudé - N Mâle 4.3-10 Femelle - 4.3-10 Femelle 4.3-10 Mâle - 4.3-10 Mâle 4.3-10 Mâle - N Femelle 4.3-10 Mâle - 4.3-10 Femelle coudé
C4830E C2947E C4946E C5902E C5990E



Normes et standards

GÉNÉRALES
  • IEC 61169-16
  • IEC 62037-3
  • IEC 60529
