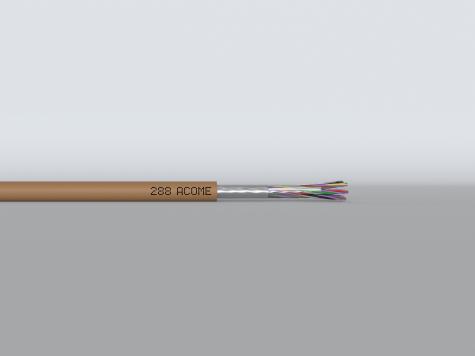

photo produit ACOME R7492E

R7492E | ACOLONNE

Référence : R7492E
288-56-5 ZH marron clair

Avantages

  • Très bonne tenue au feu
  • Forte protection CEM

Application

  • Câbles de distribution du Très Haut Débit (ADSL 2+ / VDSL2 100 Mbts) et triple play des immeubles et bâtiments (câblage vertical).
  • Ils permettent également de faire les raccordements extérieurs (prévu pour la pose en conduite) pour se substituer aux câbles série FT88 ou FT89.
  • Ces câbles répondent aux préconisations CEM ainsi qu'aux exigences de non propagation d'incendie (NF 32 070 -2-2).



Caractéristiques

schema-coupe-bi-w-8

GÉNÉRALES
Références Nombre de paires Composition du faisceau Diamètre maxi(mm) Poids (kg/km) Rayon de courbure mini(mm) Tension max de pose (kg) Conditionnement
Touret  Longueur (m)
R7487E 8 4Q 9.30 83.50 50 97 XL 1000
R7488E 14 (1 + 6) Q 10.30 119.5 60 135 AC 1000
R7490E 28 (4 + 10) Q 13.10 197.0 75 215 BC 1000
R7492E 56 4 fois (1 + 6) Q 17.30 346.5 95 350 DC 1000
R7494E 112 4 fois (4 + 10) Q 22.50 628.0 130 625 EB 1000



MÉCANIQUES
Tenue en température – 25°C à + 75°C



COULEURS
Quartes Couleur du fil isolé
Paire 1 Paire 2
Fil 1 Fil 2 Fil 1 Fil 2
1 Gris Blanc Violet Bleu
2 Gris Jaune Violet Marron
3 Gris Noir Violet Rouge
4 Gris Vert Violet Blanc
5 Gris Bleu Violet Jaune
6 Gris Marron Violet Noir
7 Gris Rouge Violet Vert
8 Orange Blanc Violet Bleu
9 Orange Jaune Violet Marron
10 Orange Noir Violet Rouge
11 Orange Vert Violet Blanc
12 Orange Bleu Violet Jaune
13 Orange Marron Violet Noir
14 Orange Rouge Violet Vert



Description :  Les faisceaux sont repérés par des guirlandages colorés : Blanc, Bleu, Jaune, Marron, Noir, Rouge, Vert, Violet



ÉLECTRIQUES
Caractéristiques Valeurs
Résistance linéique  < 95.9 Ω/km
Résistance d’isolement  > 5000 MΩ.km
Capacité linéique  < 57.5 nF/km

Rigidité diélectrique (KV - 2 mn) :

            - entre conducteurs

- entre conducteurs et écran

1.00

1.00



TRANSMISSION

Fréquence (MHz)

1

4

10

20

30

Affaibli. Max. (dB/100m)

2.0

4.0

6.4

9.6

11.2

Min. Next (dB)

55

46

40

36

33

Min. PS Next (dB)

50

41

35

31

28

Min. Elfext (dB/300m)

55

43

35

29

25

Min. PS Elfext (dB/300m)

50

38

30

24

20



Normes et standards

GÉNÉRALES

logos cables de france      logo poe      logo reach       logo ce

Câbles
XP C 93 503 / XP C 93 504

Directive Européenne / Réglementation
RoHS 2011/65/UE

EUROCLASSE

EUROCLASSE DCA - S2 D2 A2



COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
288 8/2 -> 112/2 Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2 172880001



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Non propagation de l’incendie NF C 32-070 2.2 (C1)
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3
Faible toxicité IEC 60754-1 / EN 50267-1
