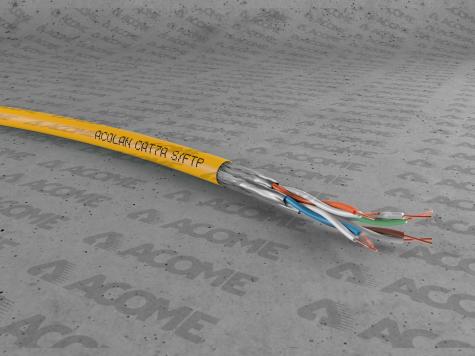

ACOLAN R8481A

ACOLAN 1500 SF-S R8481A

S/FTP Cat.7A AWG22/1 PimF 4P Gelb Dca

Vorteile

  • Daten- und Kommunikationskabel für hohe Übertragungsraten
  • Unterstützung der Netzanwendungsklassen EA und FA für 10GBASE-T Anwendungen
  • Spezifiziert bis 1500 MHz
  • Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen



Technische Merkmale

schema produit ACOME R8481A-T500











  1. Leiter: blanker Kupferdraht, AWG22/1 - Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,52 mm
  2. Aderverseilung zum Twisted Pair
  3. Paarverseilung: 2 Adern zum Paar
  4. Gesamtverseilung: 4 Paare zur Seele - Paarabschirmung: Alukaschierte Polyesterfolie
  5. Gesamtabschirmung: verzinntes Kupfergeflecht
  6. Außenmantel: halogenfrei (FRNC/LS0H)

Das Kabel ist in allen Bestandteilen silikonfrei



ALLGEMEIN

Bezeichnung ACOLAN®

Artikelnummer

Mantelfarbe

Durchmesser (mm)

Gewicht (kg/km)

Max. Zugkraft (N)

Brandlast

(MJ/m)

1500 SF-S 4P LSOH-FR

R8481A

Gelb

(RAL 1021)

7,70

59

125

0,543

1500 SFD-S 2x4P LSOH-FR

R8482A

Gelb

(RAL 1021)

7,70 x 15,60

120

250

1,195



ÜBERTRAGUNGSEIGENSCHAFTEN BEI 20°C

Frequenz (MHz)



4

10

20

62.5

100

250

300

600

1000

1200**

1500**

Dämpfung (dB/100 m)

Typ. Wert

3.4

5.2

7.4

13.4

16.8

27.4

30

43.0

57.8

64.0

73.0

Max. Wert*

3.7

5.8

8.2

14.6

18.5

29.7

32.7

47.1

61.9



-

NEXT (dB)

Typ. Wert

100

100

100

100

100

92

90

87

85

83

80

Max. Wert*

75

75

75

75

73

67

66

61

58

57

-

PS NEXT (dB)

Typ. Wert

97

97

97

97

97

89

87

84

82

80

77

Max. Wert*

75

75

75

73

70

64

63

58

55

54

-

ELFEXT (dB/100 m)

Typ. Wert

90

90

85

84

80

72

69

61

56

53

50

Max. Wert*

78

74

68

58

54

46

44

38

34

32

-

PS ELFEXT (dB/100

m)

Typ. Wert

87

87

82

81

77

69

66

58

53

50

47

Max. Wert*

75

71

65

55

51

43

41

35

31

29

-

Return Loss (dB)

Typ. Wert

26

28

28

28

26

24

22

19

18

18

17

Max. Wert*

23

25

25

21.5

20.1

17.3

17.3

17.3

15.1

14.3

-

*Kategorie 7 gem. IEC 61156-5
**informative Werte


MECHANISCHE EIGENSCHAFTEN

Eigenschaften

Werte

Biegeradius

Dynamisch (bei Installation)

≥ 70 mm

Statisch (im Betrieb)

≥ 35 mm

Temperaturbereich

Im Betrieb

- 20°C bis + 60°C

Bei Verlegung

0°C bis + 50°C

Transport und Lagerung

0°C bis + 50°C



ELEKTRISCHE EIGENSCHAFTEN (BEI 20°C)

Eigenschaften

Werte

Schleifenwiderstand



≤ 120 Ω / km

Widerstandsunsymmetrie



≤ 2%

Durchschlagsfestigkeit

Gleichspannung

1 kV / 1 min

Isolationswiderstand

(500 V)

≥ 5000 MΩ.km

Kapazität gegen Erde



≤ 1200 pF / km

Wellenwiderstand

bei 100 MHz

100 ± 5 Ω

Ausbreitungsgeschwindigkeitsfaktor



78%

Kopplungsdämpfung



≥ 80 dB

Type 1b

Transferimpedanz

bei 1 MHz

≤ 12 mΩ / m

Grade 2

bei 10 MHz

≤ 10 mΩ / m

bei 30 MHz

≤ 30 mΩ / m

bei 100 MHz

≤ 100 mΩ / m

Trennklasse gem. EN 50174-2



D





Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo ce





Kabel:

  • IEC 61156-5 / EN 50288-9-1

Verkabelungsstandards:

  • ISO/IEC 11801 2. Edition / EN 50173-1

Installationsstandard:

  • EN 50174

Übertragungsstandards:

  • IEEE 802.3 10Base-T; 100Base-T; 1000Base-T;
    2,5GBase-T, 5GBase-T; 10GBase-T IEEE 802.5 / TPDDI / ATM / ISDN

Direktive / Verordnung:

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC



EURO-BRANDSCHUTZKLASSE

euroclasse DCA

















BRANDVERHALTEN
Europa

Type

EURO-

Brandschutzklasse

Anwendbare Standards

Leistungserklärung (DoP)

4P

Dca-s2, d2, a1

IEC 60332-1, EN 50399,

IEC 61034-2, IEC 60754-2

20SFTP018

2x4P

20SFTP019



Außerhalb Europas

Flammwidrigkeit / Brandfortleitung

IEC 60332-1 / EN 60332-1

Geringe Rauchentwicklung

IEC 61034-2 / EN 61034-2

Geringe Gaskorrosivität

IEC 60754-2 / EN 60754-2

Geringe Toxizität

IEC 60754-1 / EN 60754-1



Empfehlungen

LIEFERAUFMACHUNG

Type

Referenz

Einzelaufmachung

pro Palette

Trommeltype

Bruttogewicht

EAN-Code

Anzahl

Bruttogewicht

EAN-Code



4P LSOH-FR

R8481A-RB200

Box

13,9 kg

3700223648375

18 Boxen

265 kg

3700223648368

R8481A-T500 KL 33 kg 3700223642267 12 Trommeln 402 kg 3700223642274

R8481A-T1000

XL

64 kg

3700223644384

4 Trommeln

270 kg

3700223644377

2x4P LSOH-FR

R8482A-T500

XL

65 kg

3700223644278

4 Trommeln

274 kg

3700223644285

MANTELBEDRUCKUNG

Type

Referenz

Mantelbedruckung

4P LSOH-FR R8481A-RB200

ACOLAN 1500 SF-S 4P 22AWG S/FTP Cat.7A 1500 MHz LSOH-FR

Dca-s2,d2,a1 - ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung

R8481A-T500

R8481A-T1000

2x4P LSOH-FR

R8482A-T500

ACOLAN 1500 SFD-S 2x4P 22AWG S/FTP Cat.7A 1500 MHz LSOH-FR

Dca-s2,d2,a1 - ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung
