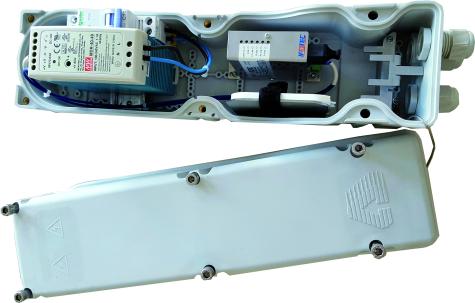

Hemera-Mastbox IB1640
Vorteile
Das Gehäuse unterstützt verschiedene Installationsarten wie z.B. die Wandmontage, auf und im Inneren von Mastanlagen, im Kabelschacht etc. Die Gehäusefarbe kann bei Installationen an exponierter Stelle farblich angepasst werden. Bestückt ist das Gehäuse standardmäßig mit einer Spleißkassette, einer DIN Hutschiene, 3 Kabeleinführungen und Befestigungsmaterial.
Anwendung
Die Hemera-Mastbox IB1640 wird für die Vernetzung von Datenendgeräten wie CCTV-Kameras, WLAN-Hotspots, Mobilfunkantennen, Zugangskontrollterminals, etc. eingesetzt. Das Gehäuse für Außenanwendungen unterstützt die Glasfaseranbindung und beinhaltet einen optoelektronischen Umwandler sowie einen Leitungsschutzschalter und ein Netzteil. Die integrierte Spleißkassette zur Ablage von 4 Stück Spleißen ermöglicht einen optischen Abzweig zu einer zweiten Mastbox.
Technische Merkmale
|
Außenabmessung |
B x L x H: 100 x 410 x 120 mm |
|||||
|
Innenabmessung |
B x L x H: 75 x 260 x 100 mm |
|||||
|
Gewicht |
1700 g |
|||||
|
Farbe |
Grau (RAL 7035) |
|||||
|
Stoßfestigkeit |
IK 10 |
|||||
|
Schutzklasse |
IP 67 | |||||
|
Kabeleinführungen |
1 M25, 2 M16 + (1 M25 vorgestanzt) |
|||||
| Hutschiene | 1 DIN Hutschiene 75 mm breit im oberen Teil eingebaut | |||||
| Einbau von Geräten oder weiteren Hutschienen | Boden mit Positionen zur Befestigung mittels selbstschneidender Schrauben | |||||
| Spleißkassette | Zur Ablage von bis zu 4 Spleißen | |||||
| Elektrischer Schutz | Leistungsschutzschalter 230VAC - 6A | |||||
| Netzteil | 54 VDC - 60 W | |||||
| Optischer Konverter mit Unterstützung von PoE++ |
- 1 Port SFP 100/1000 Mbits - 1 Port RJ45 10/100/1000 Base-T PoE++ IEEE 802.3bt Betriebstemperatur: -20° / +60°C |
|||||
|
Produkt |
Artikelnummer |
Verpackung | |||||||
|
Hemera City - Mastbox mit optischem Konverter / 1xSFP |
IB1640 |
6 Stück/Karton | |||||||
|
Hemera City - Mastbox mit optischem Konver ter / 1xSFP |
IO1186301119 |
6 Stück/Karton | |||||||
| Haken zur Anbringung am Mast | IB1634-S5 | 5 Haken/Beutel | |||||||
|
Produkt |
Artikelnummer |
Verpackung |
|
Hemera City - Mastbox, leer, mit Spleißkassette, |
IB1632 |
6 Stück/Karton |
| Hemera City - Mastbox, leer (IB1632) mit Kabelschutz | IB1633 | 6 Stück/Karton |
| Schutzabdeckung für Kabeleinführungen | IB1636 | 6 Stück/Karton |
| Hemera City - Mastbox mit optischem Switch und Einschub für 2xSFP / 2xRJ45 PoE+, Kassette für Schrumpfspleißschutz, potentialfreier Kontakt |
IB1649 | 6 Stück/Karton |
| Geeignet für IB1649: | ||
| SFP Gigabit 1000BaseLX Monomode LC Duplex 1310NM 10 km, Betriebstemperatur -20 / +60°C |
IB2085- G2OOUN |
pro Stück |
| SFP Gigabit 1000BaseSX Multimode LC Duplex 850NM 550 m, Betriebstemperatur -20 / +60°C |
IB2085- G1MOOUN |
pro Stück |
Normen und Standards
