Produkt
photo produit ACOME R7482A

ACOLAN FIREPROTECT 1200 SF-S R7482A

S/FTP Cat.7A AWG23/1 PimF 2x4P Weiß Cca

Vorteile

  • Daten- und Kommunikationskabel für hohe Übertragungsraten
  • Unterstützung der Netzanwendungsklassen EA und FA für 10GBASE-T Anwendungen
  • Spezifiziert bis 1200 MHz
  • Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen



Technische Merkmale

schema produit ACOME R7481A-T500





  • Leiter: blanker Kupferdraht, AWG23/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,47 mm
  • Aderverseilung zum Twisted Pair
  • Paarverseilung: 2 Adern zum Paar
  • Gesamtverseilung: 4 Paare zur Seele Paarabschirmung: Alukaschierte Polyesterfolie
  • Gesamtabschirmung: verzinntes Kupfergeflecht
  • Außenmantel: halogenfrei (FRNC/LS0H)

Das Kabel ist in allen Bestandteilen silikonfrei



ALLGEMEIN

Bezeichnung ACOLAN® FIREPROTECT

Artikelnummer

Mantelfarbe

Durchmesser (mm)

Gewicht (kg/km)



Max. Zugkraft

(N)

Brandlast

(MJ/m)

1200 SF-S 4P LSOH-FR*

R7481A

Elfenbein

(RAL 9001)

7,7

62

95

0,64

1200 SFD-S 2x4P LSOH-FR

R7482A

Elfenbein

(RAL 9001)

7,7 x 16,1

124

190

1,28



ÜBERTRAGUNGSEIGENSCHAFTEN BEI 20°C

Frequenz (MHz)



4

10

20

62.5

100

250

300

600

1000

1200**

Dämpfung (dB/100 m)

Typ. Wert

3.5

5.4

7.6

14.0

17.5

28.5

31.5

44.5

59.0

65.5

Max. Wert*

3.7

5.8

8.2

14.6

18.5

29.7

32.7

47.1

61.9

-

NEXT (dB)

Typ. Wert

100

100

100

100

100

92

90

87

85

83

Max. Wert*

78

78

78

78

75.4

69.4

68.2

63.7

60.4

-

PS NEXT (dB)

Typ. Wert

97

97

97

97

97

89

87

84

82

80

Max. Wert*

75

75

75

75

72.4

66.4

65.2

60.7

57.4

-

ELFEXT (dB/100 m)

Typ. Wert

90

90

85

83

79

71

68

58

54

51

Max. Wert*

78

78

69.3

59.4

55.3

47.3

45.8

39.7

35.3

-

PS ELFEXT (dB/100

m)

Typ. Wert

87

87

82

80

76

68

65

55

51

48

Max. Wert*

75

75

66.3

56.4

52.3

44.3

42.8

36.7

32.3

-

Return Loss (dB)

Typ. Wert

26

28

28

28

26

24

22

19

18

18

Max. Wert*

23

25

25

21.5

20.1

17.3

17.3

17.3

17.3

-

*Kategorie 7 gem. IEC 61156-5
**informative Werte


MECHANISCHE EIGENSCHAFTEN

Eigenschaften

Werte

Biegeradius

Dynamisch (bei Installation)

≥ 60 mm

Statisch (im Betrieb)

≥ 30 mm

Temperaturbereich

Im Betrieb

- 20°C bis + 60°C

Bei Verlegung

0°C bis + 50°C

Transport und Lagerung

0°C bis + 50°C



ELEKTRISCHE EIGENSCHAFTEN (BEI 20°C)

Eigenschaften

Werte

Schleifenwiderstand



≤ 140 Ω / km

Widerstandsunsymmetrie



≤ 2%

Durchschlagsfestigkeit

Gleichspannung

1 kV / 1 min

Isolationswiderstand

(500 V)

≥ 5000 MΩ.km

Kapazität gegen Erde



≤ 1600 pF / km

Wellenwiderstand

bei 100 MHz

100 ± 5 Ω

Ausbreitungsgeschwindigkeitsfaktor



78%

Kopplungsdämpfung



≥ 80 dB

Type 1b

Transferimpedanz

bei 1 MHz

≤ 10 mΩ / m

Grade 1

bei 10 MHz

≤ 10 mΩ / m

bei 30 MHz

≤ 20 mΩ / m

bei 100 MHz

≤ 30 mΩ / m

Trennklasse gem. EN 50174-2



D





Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo ce





Kabel:

  • IEC 61156-5 2. Edition / EN 50288-9-1

Verkabelungsstandards:

  • ISO/IEC 11801 2. Edition / EN 50173-1

Installationsstandard:

  • EN 50174

Übertragungsstandards:

  • IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T
    IEEE 802.5 / TPDDI / ATM / ISDN

Direktive / Verordnung:

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC

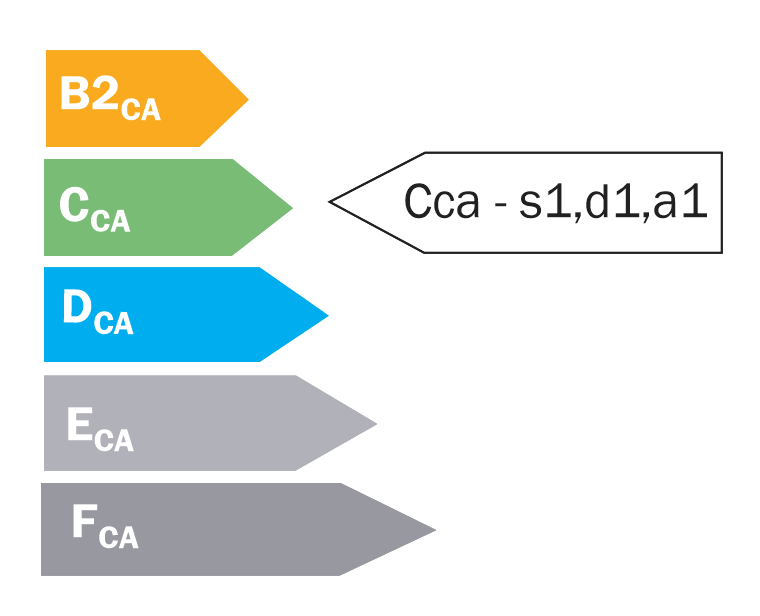

EURO-BRANDSCHUTZKLASSE

euroclasse cca

















BRANDVERHALTEN
Europa

Type

EURO-

Brandschutzklasse

Anwendbare Standards

Leistungserklärung (DoP)

4P

Cca-s1, d2, a1

IEC 60332-1, EN

50399, IEC 60754-2

17SFTP008

2x4P

17SFTP009



Außerhalb Europas

Flammwidrigkeit / Brandfortleitung

IEC 60332-1 / EN 60332-1

IEC 60332-3-24 / EN 60332-3-24

Geringe Rauchentwicklung

IEC 61034-2 / EN 61034-2

Geringe Gaskorrosivität

IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3

Geringe Toxizität

IEC 60754-1 / EN 50267-1



Empfehlungen

LIEFERAUFMACHUNG

Type

Referenz

Einzelaufmachung

pro Palette

Trommeltype

Bruttogewicht

EAN-Code

Anzahl

Bruttogewicht

EAN-Code

4P LSOH-FR

R7481A-T1000

XL

60 kg

3700223653843

4 Trommeln

252 kg

3700223679591

2x4P LSOH-FR

R7482A-T500

XL

61 kg

3700223653850

4 Trommeln

260 kg

3700223679621



MANTELBEDRUCKUNG

Type

Referenz

Mantelbedruckung

4P LSOH-FR

R7481A-T1000

ACOLAN FIREPROTECT 1200 SF-S 4P 23AWG S/FTP Cat.7A 1200 MHz LSOH-FR

Cca-s1,d2,a1 EC VERIFIED TO ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung

2x4P LSOH-FR

R7482A-T500

ACOLAN FIREPROTECT 1200 SFD-S 2x4P 23AWG S/FTP Cat.7A 1200 MHz LSOH-FR

Cca-s1,d2,a1 - ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung
