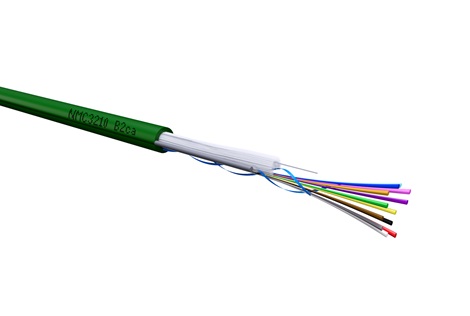

Photo produit ACOME NMC3210 STANDARD ZH

NMC3210 STANDARD ZH
ACOLAN OPTIQUE

  • Structure Nanomodule, intérieur/extérieur, étanche
  • 4 à 48 FO (G657A1, OM3, OM4)
  • Diélectrique
  • Gaine verte, LSOH, renforcé mèches de verre
  • B2ca-s1a,d1,a1 (De 4 à 24 fibres), Cca-s1a,d1,a1 (48 fibres)

Avantages

  • Pose et raccordement rapide
  • Accès simplifié aux fibres
  • Performance au feu améliorée
  • Réduction de l'empreinte carbone

Application

  • Câbles de données, à très haut débit, destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales
  • Adaptés à tous types d'environnements : tertiaire, industriel, des Etablissements Recevant du Public (ERP) et les Immeubles de Grandes Hauteurs (IGH)
  • Marquage : ACOLAN FIREPROTECT+ NMC ZH - nbre et type de fibres - Réf produit - Euroclasse 41202 JJ/MM/AA : hh:mm + métrique

Caractéristiques

GENERALES

Caractéristiques

Valeurs pour les contenances de 4 à 48 fibres

Traction maximale (N)

2000

Résistance à l'écrasement (N/10cm)

1000

Rayon de courbure mini (mm)

10 x diamètre du câble



Caractéristiques

Valeurs pour les contenances de 4 à 24 fibres

48 fibres

Conditionnement standard (m)

2100

Epaisseur radiale nominale (mm)

1,2

Diamètre extérieur nominal (mm)

6,8

8,0

Poids nominal (kg/km)

46

59

Gamme des températures

Transport et Stockage

-40°C à +70°C

Installation

-5°C à +50°C

Fonctionnement

-20°C à +60°C

Câbles fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit



CODE COULEURS FOTAG (fibres & modules) :

Bleu Orange Vert Marron Gris Blanc Rouge Noir Jaune Violet Rose Turquoise

Produits de la gamme

Contenance câble Monomode 9/125 G657A1 Multimode 50/125 OM3 Multimode 50/125 OM4
4 fibres B1401A B1407A B1413A
6 fibres B1402A B1408A B1414A
8 fibres B1403A B1409A B1415A
12 fibres B1404A B1410A B1416A
24 fibres B1405A B1411A B1417A
48 fibres B1406A B1412A B1418A

Normes et standards

GÉNÉRALE

logos cables de france     logo reach      logo ce

  • Fibres : EN 60793-2 ; EN 60793-2-10 ; EN60793-2-50                Câbles : EN 60794-1-1/-1-2 ; EN 60794-6/-10
  • Systèmes de câblage : EN 50173-1 / ISO 11801
  • Applications : IEEE 802.3 10M to 10Gbit  / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI)  ATM (155, 622, …)
COMPORTEMENT AU FEU

Nombre de fibres

Euroclasse

Déclaration de performance

Normes

4 à 24 fibres

B2ca-s1a,d1,a1

23NMC0001

IEC 60332-1-1 (Non propagateur de la flamme)

NF EN 50399 (Chaleur et fumées dégagées)

IEC 60754-2 (Faible corrosivité des gaz)

IEC 61034-2 (Opacité des fumées)

48 fibres

Cca-s1a,d1,a1

25NMC0003



Préconisations
