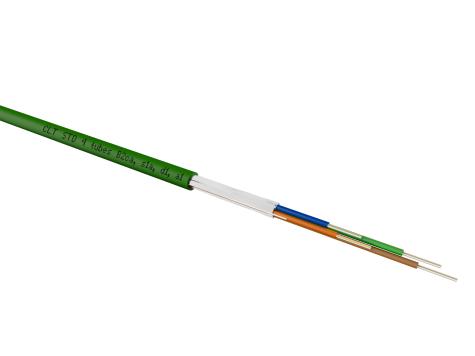

CLT STANDARD ZH
ACOLAN OPTIQUE

Avantages

Câbles de données à très hauts débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales.
Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Publics (ERP) en intérieur ou extérieur.
Marquage : ACOLAN CLT STD ZH Nombre et type de fibres réf produit Euroclass B2ca-s1a,d1,a1 Machine JJ/MM/AA hh : mm + métrique

VUE COUPE CLT STD Cca

GÉNÉRALES

Caractéristiques		Valeurs
Gamme de température	Transport et stockage	- 40°C à + 70°C
	Installation	-5°C à + 50°C
	Fonctionnement	- 20°C + 60°C
Traction maximale (N)		2000
Résistance à l'écrasement (N/10 cm)		1000
Rayon de courbure mini (mm)		10xD

Câbles sont fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit

COULEURS

Bleu

Orange

Vert

Marron

Gris

Blanc

Rouge

Noir

Jaune

Violet

Rose

Turquoise

Contenance câble	Nbre de Tubes	Série	Monomode 9/125 OS2 G657A1	Multimode 50/125 OM3	Multimode 50/125 OM4	Diamètre extérieur nominal (mm)	Poids (kg/km)


4 fibres	1	Z1437A	B1448A	B1454A	B1460A	7,2	53
6 fibres	1	Z1437A	B1449A	B1455A	B1461A	7,2	53
8 fibres	1	Z1437A	B1450A	B1456A	B1462A	7,2	53
12 fibres	1	Z1437A	B1451A	B1457A	B1463A	7,2	53
24 fibres	2	Z1438A	B1452A	B1458A	B1464A	7,8	62
48 fibres	4	Z1439A	B1453A	B1459A	B1465A	9,2	81

Conditionnement standard : Touret 2100 m

GÉNÉRALE

logos cables de france logo reach logo ce

Fibres : EN 60793-2 / EN 60793-2-10 / EN 60794-2-50
Câble : EN 60794-1-1/1-2 ; EN 60794-6
Systèmes de câblage : EN 50173-1 / ISO 11801
Applications : IEEE 802.3 10M to 10Gbit / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI) ATM (155, 622, …)

COMPORTEMENT AU FEU

Nombre de fibres

Euroclasse

Numéro de déclaration de performance

Normes

4 à 48 fibres

B2ca-s1a,d1,a1

IEC 60332-1-2 Non propagation de la flamme

NF EN 50399 Mesure de la chaleur et des fumées dégagées

IEC 61034-1 Densité des fumées

IEC 60754-2 Faible corrosivité des gaz
