Produkt

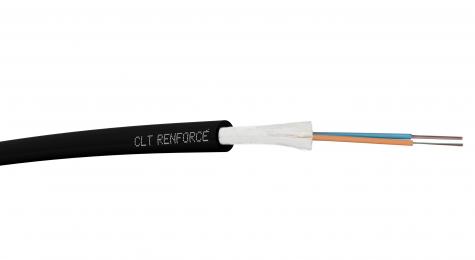

photo produit ACOME B1117A

ACOLAN LWL-Außenkabel, Zentralbündelader

A-DQ(ZN)B2Y 24 Fasern verstärkt / 4500 N / Schwarz / Fca

Vorteile

  • Reißfaden zum Öffnen / Absetzen des Kabelmantels
  • Verstärkter Schutz gegen Nagetiere
  • Optimaler Kabelaufbau
  • Schneller Zugriff auf die Bündelader
  • Einfache Faserverarbeitung



Anwendung

  • Außenkabel (geeignet für die Verlegung im Außenbereich)
  • Bei Gebäudeverbindungen
  • Zur Campusverkabelung
  • Zur direkten Erdverlegung (gemäß Verlegevorschriften)
  • Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
  • Für die Verlegung in Kabelschächten und auf Pritschen
  • Verarbeitungsfreundliche Konstruktion
  • Längs und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
  • Gelfreier Kabelaufbau für saubere und schnelle Montage
  • Erhöhter Nagetierschutz durch Glasgarne
  • Metallfrei, silikonfrei
  • Geringe Abmessungen
  • Hohe Verlegestabilität



Technische Merkmale

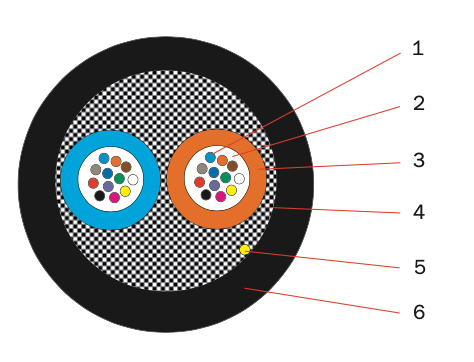

schema produit ACOME B1117A





  1. Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode (FOTAG Farbcode)
  2. Gelfüllung der Bündelader
  3. Bündelader aus thermoplastischem Material (Ø 2,8 mm)
  4. Verstärkte Schicht aus Glasgarnen mit Trockengelimprägnierung, IPA = ★★★☆☆
  5. Reißfaden zum Öffnen / Absetzen des Kabelmantels
  6. Außenmantel, PE, schwarz, gem. EN 50290-2-24



ACOME Protection Index gegen Nagetiere (IPA):
  • ☆☆☆☆☆ = kein Nagetierschutz;
  • ★☆☆☆☆ = leichter Nagetierschutz;
  • ★★☆☆☆ = mittlerer Nagetierschutz;
  • ★★★☆☆ = verstärkter Nagetierschutz;
  • ★★★★☆ = sehr starker Nagetierschutz;
  • ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)

Mantelmarkierung:

ACOLAN CLT RFD PE - Faseranzahl & -type - Produktreferenz - TT/MM/JJ hh:mm - Metrierung



ALLGEMEIN





Eigenschaften

Werte

24 Fasern (Bi-Tube)

Z1326A



Temperaturbereich

Transport und Lagerung

- 40°C bis + 70°C

Bei Verlegung

- 5°C bis + 50°C

Im Betrieb

- 20°C bis + 60°C

Maximale Zugbelastbarkeit (N)

4500

Querdruckfestigkeit (N/cm)

400

Schlagfestigkeit (J) 25

Kleinster Biegeradius (mm)

10 x D

Standardlieferlängen

2.100 m

Wanddicke Außenmantel (mm)

1,5

Außendurchmesser (mm)

10

Nenngewicht (kg/km)

84



FOTAG FARBCODE

couleurs B1204A



Produktpalette

Faseranzahl

Multimode* 50/125 OM2 ACMM50 OM2

Multimode* 50/125 OM3 ACMM50 OM3

Multimode* 50/125 OM4 ACMM50 OM4

Singlemode 9/125 OS2 ITU-T G.652.D

24 (2 x 12)

B1109A

B1117A

B1125A

B1133A

*Biegeunempfindliche Multimodefaser



Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo celogo reach





Anwendbare Standards
Kabel und Fasern IEC/EN 60793 / IEC/EN 60794-1
Verkabelungsstandards EN 50173-1 / ISO/IEC 11801
Übertragungsstandards

IEEE 802.3 10M bis 100Gbit
IEEE 802.5 Token Ring

ANSI X3T9-5 (FDDI)

ATM (155, 622, ...)



EURO-BRANDSCHUTZKLASSE

Brandschutzklasse Fca

BRANDVERHALTEN
Faseranzahl Euro-Brandschutzklasse Leistungserklärung (DoP) Anwendbare Normen
24 Fasern Fca 22CLT0011 EN 50575
