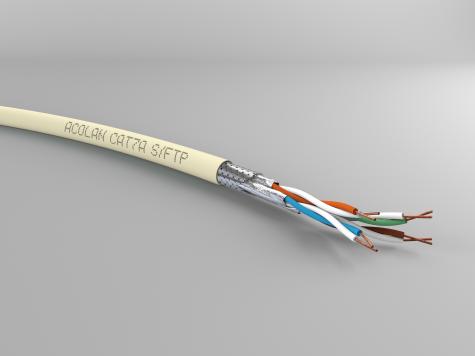

ACOLAN FIREPROTECT 1200 SF-S R7481A
Vorteile
- Daten- und Kommunikationskabel für hohe Übertragungsraten
- Unterstützung der Netzanwendungsklassen EA und FA für 10GBASE-T Anwendungen
- Spezifiziert bis 1200 MHz
- Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen

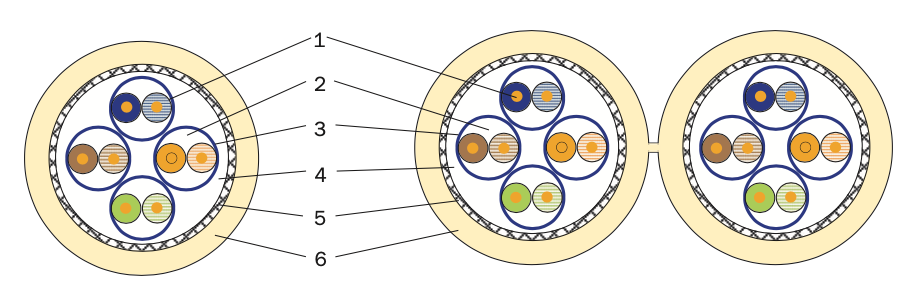

Technische Merkmale
- Leiter: blanker Kupferdraht, AWG23/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,47 mm
- Aderverseilung zum Twisted Pair
- Paarverseilung: 2 Adern zum Paar
- Gesamtverseilung: 4 Paare zur Seele Paarabschirmung: Alukaschierte Polyesterfolie
- Gesamtabschirmung: verzinntes Kupfergeflecht
- Außenmantel: halogenfrei (FRNC/LS0H)
Das Kabel ist in allen Bestandteilen silikonfrei
|
Bezeichnung ACOLAN® FIREPROTECT |
Artikelnummer |
Mantelfarbe |
Durchmesser (mm) |
Gewicht (kg/km) |
Max. Zugkraft (N) |
Brandlast |
|
(MJ/m) |
||||||
|
1200 SF-S 4P LSOH-FR* |
R7481A |
Elfenbein (RAL 9001) |
7,7 |
62 |
95 |
0,64 |
|
1200 SFD-S 2x4P LSOH-FR |
R7482A |
Elfenbein (RAL 9001) |
7,7 x 16,1 |
124 |
190 |
1,28 |
|
Frequenz (MHz) |
|
4 |
10 |
20 |
62.5 |
100 |
250 |
300 |
600 |
1000 |
1200** |
|
Dämpfung (dB/100 m) |
Typ. Wert |
3.5 |
5.4 |
7.6 |
14.0 |
17.5 |
28.5 |
31.5 |
44.5 |
59.0 |
65.5 |
|
Max. Wert* |
3.7 |
5.8 |
8.2 |
14.6 |
18.5 |
29.7 |
32.7 |
47.1 |
61.9 |
- |
|
|
NEXT (dB) |
Typ. Wert |
100 |
100 |
100 |
100 |
100 |
92 |
90 |
87 |
85 |
83 |
|
Max. Wert* |
78 |
78 |
78 |
78 |
75.4 |
69.4 |
68.2 |
63.7 |
60.4 |
- |
|
|
PS NEXT (dB) |
Typ. Wert |
97 |
97 |
97 |
97 |
97 |
89 |
87 |
84 |
82 |
80 |
|
Max. Wert* |
75 |
75 |
75 |
75 |
72.4 |
66.4 |
65.2 |
60.7 |
57.4 |
- |
|
|
ELFEXT (dB/100 m) |
Typ. Wert |
90 |
90 |
85 |
83 |
79 |
71 |
68 |
58 |
54 |
51 |
|
Max. Wert* |
78 |
78 |
69.3 |
59.4 |
55.3 |
47.3 |
45.8 |
39.7 |
35.3 |
- |
|
|
PS ELFEXT (dB/100 m) |
Typ. Wert |
87 |
87 |
82 |
80 |
76 |
68 |
65 |
55 |
51 |
48 |
|
Max. Wert* |
75 |
75 |
66.3 |
56.4 |
52.3 |
44.3 |
42.8 |
36.7 |
32.3 |
- |
|
|
Return Loss (dB) |
Typ. Wert |
26 |
28 |
28 |
28 |
26 |
24 |
22 |
19 |
18 |
18 |
|
Max. Wert* |
23 |
25 |
25 |
21.5 |
20.1 |
17.3 |
17.3 |
17.3 |
17.3 |
- |
*Kategorie 7 gem. IEC 61156-5
**informative Werte
|
Eigenschaften |
Werte |
|
|
Biegeradius |
Dynamisch (bei Installation) |
≥ 60 mm |
|
Statisch (im Betrieb) |
≥ 30 mm |
|
|
Temperaturbereich |
Im Betrieb |
- 20°C bis + 60°C |
|
Bei Verlegung |
0°C bis + 50°C |
|
|
Transport und Lagerung |
0°C bis + 50°C |
|
|
Eigenschaften |
Werte |
||
|
Schleifenwiderstand |
|
≤ 140 Ω / km |
|
|
Widerstandsunsymmetrie |
|
≤ 2% |
|
|
Durchschlagsfestigkeit |
Gleichspannung |
1 kV / 1 min |
|
|
Isolationswiderstand |
(500 V) |
≥ 5000 MΩ.km |
|
|
Kapazität gegen Erde |
|
≤ 1600 pF / km |
|
|
Wellenwiderstand |
bei 100 MHz |
100 ± 5 Ω |
|
|
Ausbreitungsgeschwindigkeitsfaktor |
|
78% |
|
|
Kopplungsdämpfung |
|
≥ 80 dB |
Type 1b |
|
Transferimpedanz |
bei 1 MHz |
≤ 10 mΩ / m |
Grade 1 |
|
bei 10 MHz |
≤ 10 mΩ / m |
||
|
bei 30 MHz |
≤ 20 mΩ / m |
||
|
bei 100 MHz |
≤ 30 mΩ / m |
||
|
Trennklasse gem. EN 50174-2 |
|
D |
|
Normen und Standards
Kabel:
- IEC 61156-5 2. Edition / EN 50288-9-1
Verkabelungsstandards:
- ISO/IEC 11801 2. Edition / EN 50173-1
Installationsstandard:
- EN 50174
Übertragungsstandards:
-
IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T
IEEE 802.5 / TPDDI / ATM / ISDN
Direktive / Verordnung:
- RoHS 2011/65/UE
- REACH 1907/2006/EC

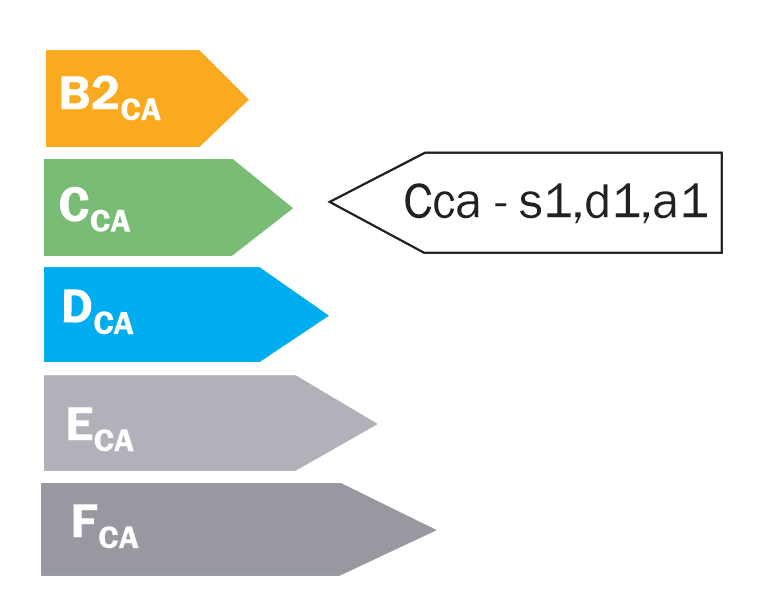

Europa
|
Type |
EURO- Brandschutzklasse |
Anwendbare Standards |
Leistungserklärung (DoP) |
|
4P |
Cca-s1, d1, a1 |
IEC 60332-1, EN 50399, IEC 60754-2 |
17SFTP008 |
|
2x4P |
17SFTP009 |
Außerhalb Europas
|
Flammwidrigkeit / Brandfortleitung |
IEC 60332-1 / EN 60332-1 IEC 60332-3-24 / EN 60332-3-24 |
|
Geringe Rauchentwicklung |
IEC 61034-2 / EN 61034-2 |
|
Geringe Gaskorrosivität |
IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3 |
|
Geringe Toxizität |
IEC 60754-1 / EN 50267-1 |
Empfehlungen
|
Type |
Referenz |
Einzelaufmachung |
pro Palette |
||||
|
Trommeltype |
Bruttogewicht |
EAN-Code |
Anzahl |
Bruttogewicht |
EAN-Code |
||
|
4P LSOH-FR |
R7481A-T1000 |
XL |
60 kg |
3700223653843 |
4 Trommeln |
252 kg |
3700223679591 |
|
2x4P LSOH-FR |
R7482A-T500 |
XL |
61 kg |
3700223653850 |
4 Trommeln |
260 kg |
3700223679621 |
|
Type |
Referenz |
Mantelbedruckung |
|
4P LSOH-FR |
R7481A-T1000 |
ACOLAN FIREPROTECT 1200 SF-S 4P 23AWG S/FTP Cat.7A 1200 MHz LSOH-FR Cca-s1,d1,a1 EC VERIFIED TO ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung |
|
2x4P LSOH-FR |
R7482A-T500 |
ACOLAN FIREPROTECT 1200 SFD-S 2x4P 23AWG S/FTP Cat.7A 1200 MHz LSOH-FR Cca-s1,d1,a1 - ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung |
