R7064A

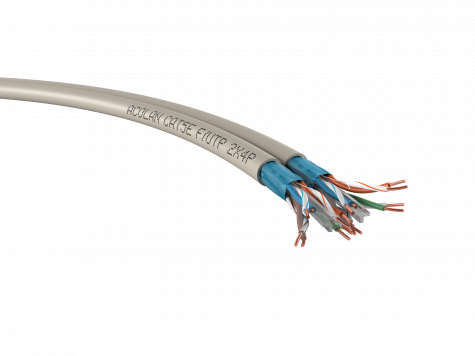

ACOLAN 200 FUD R7064A

F/UTP Cat.5e AWG24/1 2x4P Weiß Eca

Vorteile

  • Daten- und Kommunikationskabel für hohe Übertragungsraten
  • Unterstützung der Netzanwendungsklasse D für 1000Base-T Anwendungen
  • Spezifiziert bis 200 MHz
  • Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen



Technische Merkmale

schema produit ACOME M4969A-ST500

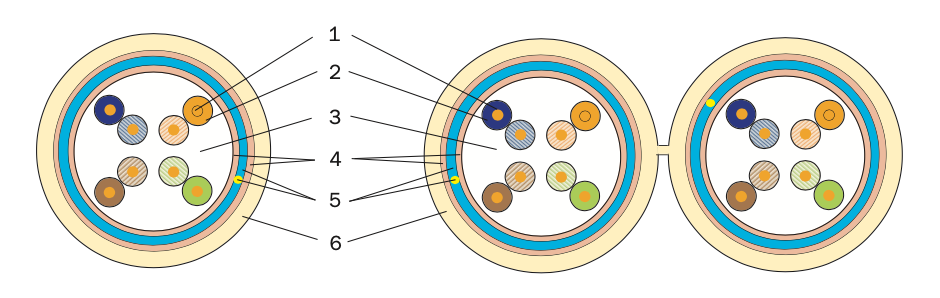

  1. Leiter: blanker Kupferdraht, AWG24/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,00 mm
  2. Aderverseilung: 2 Adern zum Paar, 4 Paare verseilt
  3. Vierpaarverseilung
  4. Polyesterfolie
  5. Alu-kaschierte Polyesterfolie (leitfähige Seite außen) mit Beidraht AWG26
  6. Außenmantel: halogenfrei flammwidrig (FRNC/LS0H)

Das Kabel ist in allen Bestandteilen silikonfrei



ALLGEMEIN

Bezeichnung ACOLAN®

Artikelnummer

Mantelfarbe

Durchmesser (mm)

Gewicht (kg/km)

Max. Zugkraft

(N)

Brandlast (MJ/m)

200 FU 4P LSOH-FR*

M4969A

Elfenbein (RAL 9001)

5,80

36

80

0,391

200 FUD 2x4P LSOH-FR

R7064A

Elfenbein (RAL 9001)

5,80 x 12,50

70

160

0,782



ÜBERTRAGUNGSEIGENSCHAFTEN BEI 20°C

Frequenz (MHz)



4

10

20

62.5

100

155**

200**

Dämpfung (dB/100 m)

Typ. Wert

3.8

6

8.5

15.2

19.5

25

28

Max. Wert*

4.1

6.5

9.3

17

22

-

-

NEXT (dB)

Typ. Wert

63

57

52

45

42

39

37

Max. Wert*

56.3

50.3

45.8

38.4

35.3

-

-

ACR (dB)

Typ. Wert

59.2

51

43.5

29.8

22.5

14

9

Max. Wert*

52.2

43.8

36.5

21.4

13.3

-

-

PS NEXT (dB)

Typ. Wert

60

54

49

42

39

36

34

Max. Wert*

53.3

47.3

42.8

35.4

32.3

-

-

ELFEXT (dB/100 m)

Typ. Wert

63

55

48

39

35

31

29

Max. Wert*

52

44

38

28

24

-

-

PS ELFEXT (dB/100 m)

Typ. Wert

60

52

45

36

32

28

26

Max. Wert*

49

41

35

25

21

-

-

Return Loss (dB)

Typ. Wert

25

25

25

23.8

23

22

21

Max. Wert*

23

25

25

21.5

20.1

-

-



MECHANISCHE EIGENSCHAFTEN



Eigenschaften

Werte

Biegeradius

Dynamisch (bei Installation)

≥ 50 mm

Statisch (im Betrieb)

≥ 25 mm

Temperaturbereich

Im Betrieb

- 20°C bis + 60°C

Bei Verlegung

0°C bis + 50°C

Transport und Lagerung

0°C bis + 50°C



ELEKTRISCHE EIGENSCHAFTEN (BEI 20°C)

Eigenschaften

Werte

Schleifenwiderstand



≤ 190 W / km

Widerstandsunsymmetrie



≤ 2%

Durchschlagsfestigkeit

Gleichspannung

1 kV / 1 min

Isolationswiderstand

(500 V)

≥ 5000 MW.km

Kapazität gegen Erde



≤ 1200 pF / km

Wellenwiderstand

bei 100 MHz

100 ± 5 W

Ausbreitungsgeschwindigkeitsfaktor



78%

Kopplungsdämpfung



≥ 55 dB

Type 2









Transferimpedanz

bei 1 MHz

≤ 50 mW / m

Grade 2

bei 10 MHz

≤ 50 mW / m

bei 30 MHz

≤ 100 mW / m

bei 100 MHz

≤ 200 mW / m

Trennklasse gem. EN 50174-2



C





Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo ce





Kabel:

  • IEC 61156-5 / EN 50288-2-1

Verkabelungsstandards:

  • ISO/IEC 11801 2. Edition / EN 50173-1 / TIA-568-C.2

Installationsstandard:

  • EN 50174

Übertragungsstandards:

  • IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 / TPDDI / ATM / ISDN

Direktive / Verordnung:

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC



EURO-BRANDSCHUTZKLASSE

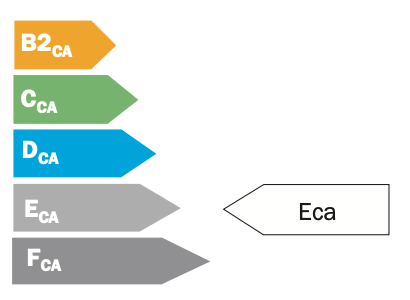

euroclasse ECA

















BRANDVERHALTEN
Europa

Type

EURO-

Brandschutzklasse

Anwendbare Standards

Leistungserklärung (DoP)

4P

Eca

EC 60332-1

16FUTP001

2x4P

16FUTP003



Außerhalb Europas

Flammwidrigkeit / Brandfortleitung

IEC 60332-1 / EN 60332-1

Geringe Rauchentwicklung

IEC 61034-2 / EN 61034-2

Geringe Gaskorrosivität

IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3

Geringe Toxizität

IEC 60754-1 / EN 50267-1



Empfehlungen

LIEFERAUFMACHUNG

Type

Referenz

Einzelaufmachung

pro Palette

Trommeltype

Bruttogewicht

EAN-Code

Anzahl

Bruttogewicht

EAN-Code

4P LSOH-FR

M4969A-SC100

Ring

3,9 kg

3700223681372

60 Ringe

241

3700223681389

M4969A-SB305

Box

11 kg

3700223604944

24 Boxen

278

3700223679454

M4969A-ST500

KC

20 kg

3700223665785

18 Trommeln

381 kg

3700223604951

M4969A-ST1000

KL

39 kg

3700223653898

12 Trommeln

480 kg

3700223604968

2x4P LSOH-FR

R7064A-ST500

KL

40 kg

3700223653829

12 Trommeln

495 kg

3700223608164



MANTELBEDRUCKUNG



Type

Referenz

Mantelbedruckung

4P LSOH-FR

M4969A

ACOLAN 200 FU 4P 24AWG F/UTP ENHANCED Cat.5e 200 MHz LSOH-FR Eca -

ISO/IEC 11801 - EN 50173-1 - ANSI/TIA-568-C.2 Chargennummer Metrierung

2x4P LSOH-FR

R7064A

ACOLAN 200 FUD 2x4P 24AWG F/UTP ENHANCED Cat.5e 200 MHz LSOH-FR Eca -

ISO/IEC 11801 - EN 50173-1 - ANSI/TIA-568-C.2 Chargennummer Metrierung
