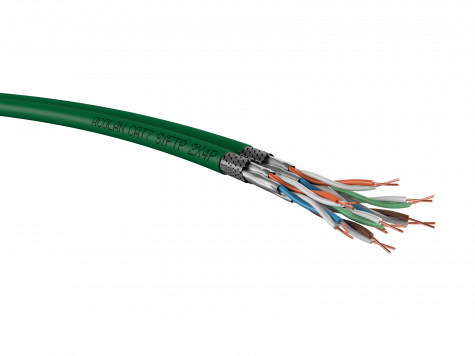

photo produit ACOME R8484A

ACOLAN FIREPROTECT 1500 SFD-S R8484A

S/FTP Cat.7A AWG22/1 PimF 2x4P Grün Cca

Vorteile

  • Daten- und Kommunikationskabel für hohe Übertragungsraten
  • Unterstützung der Netzanwendungsklassen EA und FA für 10GBASE-T Anwendungen
  • Spezifiziert bis 1500 MHz
  • Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen



Technische Merkmale



  1. Leiter: blanker Kupferdraht, AWG22/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,52 mm
  2. Aderverseilung zum Twisted Pair
  3. Paarverseilung: 2 Adern zum Paar
  4. Gesamtverseilung: 4 Paare zur Seele / Paarabschirmung: Alukaschierte Polyesterfolie
  5. Gesamtabschirmung: verzinntes Kupfergeflecht
  6. Außenmantel: halogenfrei (FRNC/LS0H)

Das Kabel ist in allen Bestandteilen silikonfrei

ALLGEMEIN

Bezeichnung ACOLAN®

Artikelnummer

Mantelfarbe

Durchmesser (mm)

Gewicht (kg/km)

Max. Zugkraft

(N)

Brandlast

(MJ/m)

1500 SF-S 4P LSOH-FR

R8483A

Grün

(RAL 6024)

7,90

63

125

0,586

1500 SFD-S 2x4P LSOH-FR

R8484A

Grün

(RAL 6024)

7,90 x 16,00

127

250

1,272



ÜBERTRAGUNGSEIGENSCHAFTEN BEI 20°C

Frequenz (MHz)



4

10

20

62.5

100

250

300

600

1000

1200**

1500**

Dämpfung (dB/100 m)

Typ. Wert

3.4

5.2

7.4

13.4

16.8

27.4

30

43.0

57.8

64.0

73.0

Max. Wert*

3.7

5.8

8.2

14.6

18.5

29.7

32.7

47.1

61.9



-

NEXT (dB)

Typ. Wert

100

100

100

100

100

92

90

87

85

83

80

Max. Wert*

75

75

75

75

73

67

66

61

58

57

-

PS NEXT (dB)

Typ. Wert

97

97

97

97

97

89

87

84

82

80

77

Max. Wert*

75

75

75

73

70

64

63

58

55

54

-

ELFEXT (dB/100m)

Typ. Wert

90

90

85

84

80

72

69

61

56

53

50

Max. Wert*

78

74

68

58

54

46

44

38

34

32

-

PS ELFEXT (dB/100m)

Typ. Wert

87

87

82

81

77

69

66

58

53

50

47

Max. Wert*

75

71

65

55

51

43

41

35

31

29

-

Return Loss (dB)

Typ. Wert

26

28

28

28

26

24

22

19

18

18

17

Max. Wert*

23

25

25

21.5

20.1

17.3

17.3

17.3

15.1

14.3

-



MECHANISCHE EIGENSCHAFTEN

Eigenschaften

Werte

Biegeradius

Dynamisch (bei Installation)

³ 70 mm

Statisch (im Betrieb)

³ 35 mm

Temperaturbereich

Im Betrieb

- 20°C bis + 60°C

Bei Verlegung

0°C bis + 50°C

Transport und Lagerung

0°C bis + 50°C



ELEKTRISCHE EIGENSCHAFTEN (BEI 20°C)

Eigenschaften

Werte

Schleifenwiderstand



≤ 120 W / km

Widerstandsunsymmetrie



≤ 2%

Durchschlagsfestigkeit

Gleichspannung

1 kV / 1 min

Isolationswiderstand

(500 V)

≥ 5000 MW.km

Kapazität gegen Erde



≤ 1200 pF / km

Wellenwiderstand

bei 100 MHz

100 ± 5 W

Ausbreitungsgeschwindigkeitsfaktor



78%

Kopplungsdämpfung



≥ 80 dB

Type 1b

Transferimpedanz

bei 1 MHz

≤ 12 mW / m

Grade 2

bei 10 MHz

≤ 10 mW / m

bei 30 MHz

≤ 30 mW / m

bei 100 MHz

≤ 100 mW / m

Trennklasse gem. EN 50174-2



D





Normen und Standards

ANWENDBARE STANDARDS

logo cable de francelogo ce





Kabel:

  • IEC 61156-5 / EN 50288-9-1

Verkabelungsstandards:

  • ISO/IEC 11801 2. Edition / EN 50173-1 EN 50174

Installationsstandard:

  • EN 50174

Übertragungsstandards:

  • IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T
    IEEE 802.5 / TPDDI / ATM / ISDN

Direktive / Verordnung:

  • RoHS 2011/65/UE REACH 1907/2006/EC



EURO-BRANDSCHUTZKLASSE

euroclasse produit ACOME B1308A















BRANDVERHALTEN
Europa

Type

EURO-

Brandschutzklasse

Anwendbare Standards

Leistungserklärung (DoP)

4P



Cca-s1a, d1, a1

IEC 60332-1, EN 50399,

IEC 61034-2, IEC 60754-2

20SFTP020

2x4P

20SFTP021



Außerhalb Europas

Flammwidrigkeit / Brandfortleitung



IEC 60332-1 / EN 60332-1

Geringe Rauchentwicklung

IEC 61034-2 / EN 61034-2

Geringe Gaskorrosivität

IEC 60754-2 / EN 60754-2

Geringe Toxizität

IEC 60754-1 / EN 60754-1



Empfehlungen

LIEFERAUFMACHUNG

Type

Referenz

Einzelaufmachung

pro Palette

Trommeltype

Bruttogewicht

EAN-Code

Anzahl

Bruttogewicht

EAN-Code



4P LSOH-FR

R8483A-T500

KL

35 kg

3700223644292

12 Trommeln

426 kg

3700223644308

R8483A-T1000

XL

68 kg

-----

4 Trommeln

286 kg

-----

2x4P LSOH-FR

R8484A-T500

XL

69 kg

3700223644322

4 Trommeln

288 kg

3700223644315



MANTELBEDRUCKUNG

Type

Referenz

Mantelbedruckung

4P LSOH-FR

R8483A-T500

ACOLAN 1500 SF-S 4P 22AWG S/FTP Cat.7A 1500 MHz LSOH-FR

Cca-s1a,d1,a1 - ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung

R8483A-T1000

2x4P LSOH-FR

R8484A-T500

ACOLAN 1500 SFD-S 2x4P 22AWG S/FTP Cat.7A 1500 MHz LSOH-FR

Cca-s1a,d1,a1 - ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung
