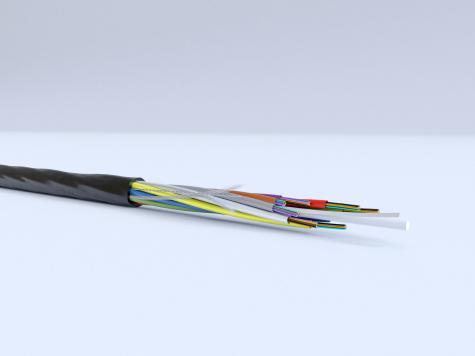

ACOPTIC - MCD1521-HD - Minikabel - Bündeladeraufbau mit HD-Tubes
A-DQ(ZN)2Y 144 bis 288 Fasern 200µm - Minikabel mit verseilten "High-Density" HD-Bündeladern für die Installation bzw. das Einblasen in Mikrorohre (SNR) - Metallfrei - Trockener Aufbau
Vorteile
- MCD1521-HD geeignet für Microducts (MD) mit Innendurchmesser (ID)
- 144 Singlemode LWL in MD mit 8mm ID
- 192 Singlemode LWL in MD mit 8mm ID
- 288 Singlemode LWL in MD mit 10mm ID - Optimale Einblasergebnisse dank HDPE-Mantels mit niedrigem Reibungskoeffizienten und durch Form des Kabels, die eine reduzierte Kontaktfläche bietet
Anwendung
- Die ACOPTIC®-Produktpalette fasst die optischen Kabellösungen von ACOME für Telekommunikationsnetze zusammen.
- Die Kabel MDC1521-HD sind Minikabel mit hoher Faserdichte, die für das Einblasen in Mikroröhren von Telekommunikationsnetzen (Transport- und Zugangsnetze) konzipiert sind.
- Ermöglicht unter anderem eine Erhöhung und Erweiterung von Faserkapazitäten in bereits vorhandenen Infrastrukturen. Durch Austausch mit MCD1521-HD Kabeln lässt sich die Faserzahl im Netzwerk deutlich erhöhen.
Technische Merkmale
- Single Mode Faser E9/125/200μm,
- HD-Tube® (High Density) mit 24 Singlemode-Fasern, farblich gekennzeichnete Bündeladern mit 24xE9/125/200µm
- Zentrales GfK-Stützelement
- Aramidgarne zur Verwendung als Reißfaden
- Trockendichtung der Verseilhohlräume: Quellelemente zum Längswasserschutz
- Schwarzer HDPE-Außenmantel mit niedrigem Reibungskoeffizienten
Mechanische Eigenschaften
| Range | Faserzahl | Außen-Ø | Geeignet für Microduct Innen-Ø | Gewicht (nominal) | Zugbelastbarkeit (kurzzeitig) | Zugbelastbarkeit (langfristig) | Querdruckfestigkeit | Kleinster Biegeradius |
| MCD1521-HD | 144 | 5,5 mm | 8 mm | 30 kg/km | 1000 N | 300 N | 50 N/cm | 110 mm |
| MCD1521-HD | 192 | 6,1 mm | 8 mm | 38 kg/km | 1200 N | 400 N | 50 N/cm | 120 mm |
| MCD1521-HD | 288 | 8,1 mm | 10 mm | 45 kg/km | 1500 N | 600 N | 50 N/cm | 160 mm |
Temperaturbereiche
| Temperaturbereiche | |
| Transport & Lagerung | -40°C/+70°C |
| Installation | -10°C/+50°C |
| Im Betrieb | -30°C/+60°C |
Farbcode
| Fasern und Bündeladern 1 bis 12 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| DIN VDE0888 | Rot | Grün | Blau | Gelb | Weiß | Grau | Braun | Violett | Türkis | Schwarz | Orange | Pink |
| Fasern und Bündeladern 13 bis 24 |
13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| VDE colors + 1 schwarz ring (except the 22th) | Rot+ 1 ring | Grün+ 1 ring | Blau + 1 ring | Gelb + 1 ring | Weiß + 1 ring | Grau + 1 ring | Braun+ 1 ring | Violett+ 1 ring | Türkis+ 1 ring | Weiß + 2 rings | Orange + 1 ring | Pink + 1 ring |
* Fasern “20”, und anstelle von “Weiß mit 2 Ringen”, auch lieferbar in “Transparent” mit 1x Ringmarkierung
Bedruckung
- Art der Bedruckung: Tintenstrahl – abriebfest
- Standard Bedruckung: Jahr Monat Tag — ACOME MCD1521HD — Faserzahl x Fasertype —Artikelnummer + Metrierung
- Kundenspezifische Bedruckung auf Anfrage möglich
Produktpalette
| Faserzahl | Modularität / Fasern je Bündelader | HD-Bündeladern | Außen-Ø | Artikelnummer G.657.A1 200 μm | Artikelnummer G.657.A2 200 μm | Standard-lieferlängen |
| 144 | M24 | 6 | 5,5 mm | H0516A | H0168A | 4000 / 6000 m |
| 192 | M24 | 8 | 6,1 mm | H0517A | H0163B | 4000 / 6000 m |
| 288 | M24 | 12 | 8,1 mm | H0518A | H0166A | 4000 m |
Normen und Standards
IEC/EN 60793 sowie IEC/EN 60794-1
Based on IEC 60 794-5-10
Empfehlungen
Lagerung und Verlegung
Die Kabel werden mit einer Schutzverpackung geliefert, die bis zur vollständigen Verwendung des Produkts beibehalten werden muss.
Sachgemäße Lagerung, Verlegung und Transport von Kabeln sind in unserem ACOPTIC-Handbuch festgelegt
Verwandte Produkte
A-DQ(ZN)2Y 96 bis 288 Fasern 250µm / Minikabel mit verseilten Minibündeladern für die Installation bzw. das Einblasen in Mikrorohre (SNR) / Dielektrisch / Trockener Aufbau
