ZPGU

ZPGU

Kabel zur lokalen Signalübertragung Intercity-Schienennetz – Signalübertragung – Lokale Kabel

Vorteile

  • Geschützt gegen elektrostatische Störungen

Anwendung

  • Innenausstattung von Schaltzentralen oder Verbindungen über kurze Strecken im Freien
  • Geschirmtes Signalkabel für lokale Stromkreise

Technische Merkmale

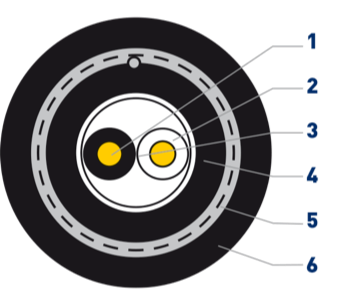

schéma coupe ZPGU

  1. Massiver roter Kupferkern – Klasse 1
  2. Farbige Polyethylenisolierung
  3. Paarweise Verkabelung (außer 2 P.: 1 Sternvierer)
  4. Wasserdichter Innenmantel aus Polyethylen
  5. Abschirmung Aluminimum-/Polyesterband + Kupfer-Durchgangsdraht
  6. Außenmantel aus schwarzem bleifreiem PVC + Markierung + metrische Kennzeichnung
Mechanisch
  • Betriebstemperatur: 70 °C
  • Beständig gegen Mineralöle, Säuren und Basen
  • Biegeradius statisch: 8 x D, dynamisch: 16 x D
  • Einbau in Rinnen oder Kabelschächten

Elektrisch
  • Linearer Widerstand: 18,1 Ω/km
  • Betriebsspannung: 750 V
  • Kapazität <55 nF/km

Produktpalette



Zusammen-setzung

Kern-quer-schnitt mm2

Kernzusam-menset-zung

Anz. x ø mm

Durch-messer über Mantel mm

Netto-gewicht kg/km PVC/ZH

Verpackung Trommellänge m

U3758

1 P

1

1 x 1,12

9,8

95

A 500

U3759

2 P

1

1 x 1,12

10,6

130

A 500

U3760

3 P

1

1 x 1,12

13,2

179

B 500

U3761

7 P

1

1 x 1,12

18,3

301

C 500

U3762

14 P

1

1 x 1,12

21,3

532

E 500
  • SPGU: von mehradrigen Kabeln mit Querschnitt 1 mm2 abgeleitete Produktpalette. Andere Verpackung auf Anfrage.

Normen und Standards

Allgemein
  • Spezifikation SNCF CT 445
  • SNCF-Homologation
Brandverhalten
  • Brandverhalten NFC 32070.2.1 (keine Flammenfortleitung) früher IEC 60332-1
